Klauke EK 50 ML: caratteristiche e limiti

Questa pagina non è una prova sul campo. Non ho ricevuto né utilizzato questo riferimento: non posso quindi pubblicare un parere personale o attribuire una tenuta, un’autonomia reale o un comfort d’uso all’EK 50 ML.

Mi attengo ai documenti Klauke aperti e verificati, ai loro limiti espliciti e alle scelte che consentono di fare prima dell’acquisto.

Il riferimento EK50ML designa una pinza crimpatrice elettromeccanica 10,8 V con inserti intercambiabili. Il punto importante non è la sua apparente gamma da 0,14 a 50 mm², ma l’inserto serie 50 inserito nelle sue ganasce.

L’utensile può servire al cablaggio di quadri, ad alcuni capicorda in rame o a collegamenti isolati, ma non con una matrice unica e non senza identificare il consumabile.

Che cosa è questo riferimento, e che cosa non è

Una famiglia micro e inserti di serie 50

Klauke classifica l’EK 50 ML nella sua famiglia micro, con una batteria agli ioni di litio 10,8 V da 2,5 Ah, un’illuminazione LED e inserti di serie 50. Il produttore pubblica 15 kN di forza massima, un peso di 0,96 kg batteria inclusa, una carica di circa 45 minuti e una temperatura d’impiego da -10 a +40 °C.

Questi numeri sono caratteristiche di prodotto, non la prova di un risultato su tutti i capicorda del mercato.

Il termine «elettromeccanica» conta. L’EK 50 ML non è una crimpatrice elettroidraulica per grandi sezioni. La sua funzione è motorizzare un gesto di crimpatura compatto, con pre-serraggio manuale e poi ciclo motore, laddove una pinza manuale richiederebbe sforzi ripetuti.

Prima viene la decisione della sezione

Per le partenze di elevata potenza, la decisione della sezione si prende innanzitutto con il calcolo della sezione del cavo trifase 400 V, poi con l’abbinamento capocorda-utensile validato per quella sezione.

La pagina prodotto indica una capacità globale da 0,14 a 50 mm², precisando però l’impiego di inserti intercambiabili.

Nella tabella di compatibilità, gli intervalli cambiano a seconda del collegamento: da 0,5 a 10 mm² per alcuni capicorda a crimpare DIN, da 0,5 a 50 mm² per i puntalini con gli inserti dedicati, da 6 a 25 mm² per capicorda in rame DIN con matrici esagonali. Leggere soltanto « 50 mm² » per acquistare l’utensile sarebbe un errore di metodo.

I lavori si eseguono fuori tensione

L’EK 50 ML non è nemmeno un utensile isolato 1 000 V annunciato per un intervento sotto tensione. La scheda prodotto menziona un’alimentazione a 10,8 V, un occhiello di fissaggio e sicurezze di ciclo, ma non un’omologazione di utensile isolato 1 000 V per questo riferimento.

L’INRS ricorda che i lavori devono essere realizzati in via prioritaria fuori tensione e che le operazioni su o in prossimità di impianti elettrici sottostanno a una prevenzione e a un’abilitazione adeguate. Una pinza motorizzata non modifica questo quadro.

L’origine del marchio è trattata nella storia di Klauke. Qui, il tema è più ristretto: sapere se questa pinza a ganasce compatte risponde al collegamento che si deve realmente fare.

La valigetta di base limita l’uso immediato

Un inserto in dotazione, l’IS5071

Il contenuto annunciato per la referenza EK50ML è preciso: la pinza, la valigetta KKEKSD50ML, il caricabatterie LGML1, una batteria RAML1225 da 10,8 V e 2,5 Ah, due viti zigrinate e l’inserto IS5071. La scheda tecnica descrive questo inserto come destinato alle connessioni isolate da 0,5 a 6 mm².

È il perimetro realmente disponibile all’apertura della valigetta documentata.

Questo dettaglio evita un malinteso frequente. La pinza può ricevere meccanicamente altri inserti, ma non è fornita con tutti i profili necessari per i terminali, capicorda tubolari, capicorda DIN, connessioni fotovoltaiche o connettori coassiali.

Un preventivo per l’attrezzatura deve quindi elencare gli inserti, non solo l’utensile e il suo caricabatterie.

Un’esigenza mirata sul quadro

Per un quadro elettrico, l’inserto in dotazione punta quindi a un’esigenza mirata: connessione isolata di piccola sezione, non la crimpatura generalizzata di tutti i conduttori della valigetta.

Un artigiano che prevede di realizzare soprattutto puntalini deve integrare il set AE; un’esigenza di capicorda in rame DIN richiede i D504 o D505 per le gamme pubblicate. Questa logica degli accessori è più importante del numero totale di millimetri quadrati indicato in una scheda commerciale.

La matrice decide il profilo di crimpaggio

Il capicorda, il conduttore e l’impronta

Una connessione crimpata non si giudica dalla sola chiusura delle ganasce. Occorre collegare il riferimento del capicorda, il materiale del conduttore, la sua classe di flessibilità, la sezione e l’impronta attesa.

Klauke distingue in particolare gli inserti R per i capicorda in rame standard, D per i capicorda e i manicotti in rame DIN, Q per alcuni capicorda a crimpare DIN, AE per i puntalini e IS per i collegamenti isolati.

Questa separazione non è amministrativa. Un puntalino deve mantenere una forma compatibile con il morsetto in cui entrerà. Un capicorda tubolare deve essere compresso secondo il profilo previsto dal suo fabbricante.

1 Batteria rimovibile Batteria rimovibile 2 Semi-matrice montata sulla testa Semi-matrice montata sulla testa

Matrice e batteria dell’EK 50 ML

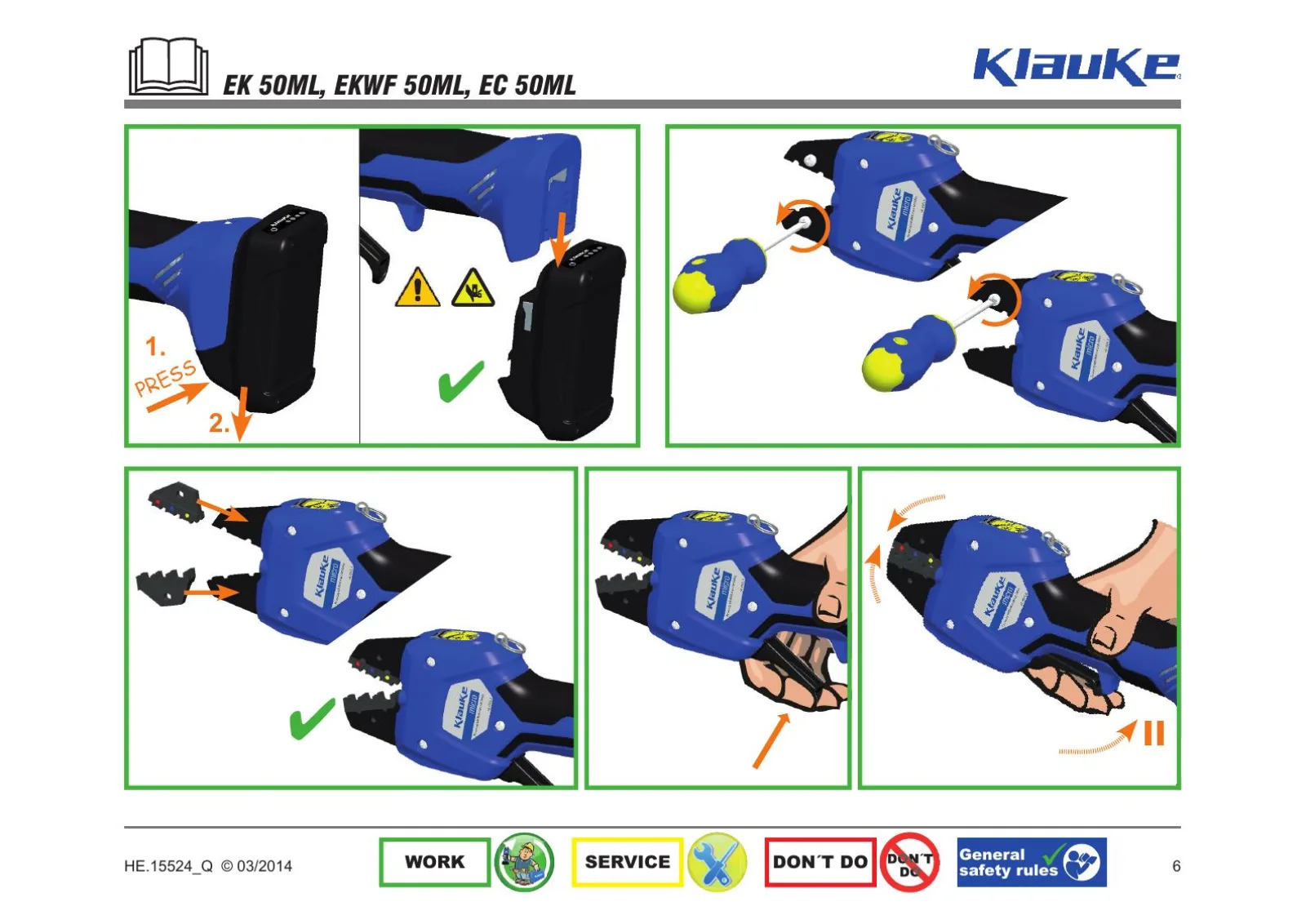

Il disegno separa la rimozione della batteria e la sostituzione delle semi-matrici: la matrice si sceglie con il collegamento, non a caso.

1. 1 Batteria rimovibile
2. 2 Semi-matrice montata sulla testa

Klauke — manuale EK50ML

Un’impronta non adatta può dare una connessione che sembra serrata a prima vista, ma che non ha né la tenuta elettrica né la tenuta meccanica documentate per questo collegamento.

Il punto diventa concreto sul quadro

Il punto diventa concreto quando preparo un circuito dal quadro. La scelta di una sezione e di un cavo, come in un tiraggio di linea elettrica dal quadro, non termina il lavoro: resta da prevedere il tipo di terminazione alle due estremità.

Su un conduttore flessibile, il puntale e la matrice adatta evitano che i trefoli si separino sotto un morsetto. Su un capocorda di potenza, la matrice deve corrispondere al modello di capocorda e al profilo definito.

• Rilevare il riferimento esatto del capocorda o del puntale prima di scegliere l’inserto.
• Controllare la sezione reale del conduttore, non solo la taglia dell’interruttore automatico.
• Distinguere i raccordi isolati, i puntali, i capicorda DIN e i capicorda tubolari.
• Confrontare l’inserto con la tabella di compatibilità del produttore, compreso il profilo di crimpatura.
• Scartare un assemblaggio in cui l’utensile è in grado di chiudere le ganasce ma l’accoppiamento capocorda-matrice non è identificato.

Il contesto di posa ha la sua importanza

Per i conduttori dei cavi d’installazione, anche il contesto di posa ha la sua importanza. Un cavo R2V interrato senza guaina rossa pone prima di tutto una questione di modalità di posa e di protezione meccanica; l’EK 50 ML risolve solo la terminazione compatibile all’estremità del cavo.

Un utensile di crimpatura non sostituisce né la scelta del cavo né la protezione del circuito.

PowerSense e bloccaggio: il limite giusto da capire

Il comando PowerSense e il ciclo

Klauke descrive un comando a una leva con la funzione PowerSense: una pressione leggera permette la pre-crimpatura, poi un’azione completa avvia il ciclo motorizzato. La scheda prodotto aggiunge un controllo elettronico con funzione di bloccaggio che monitora la chiusura completa degli inserti.

Il manuale mostra anche un ritorno automatico e un ritorno manuale della testa.

1 Grilletto di attivazione Grilletto di attivazione

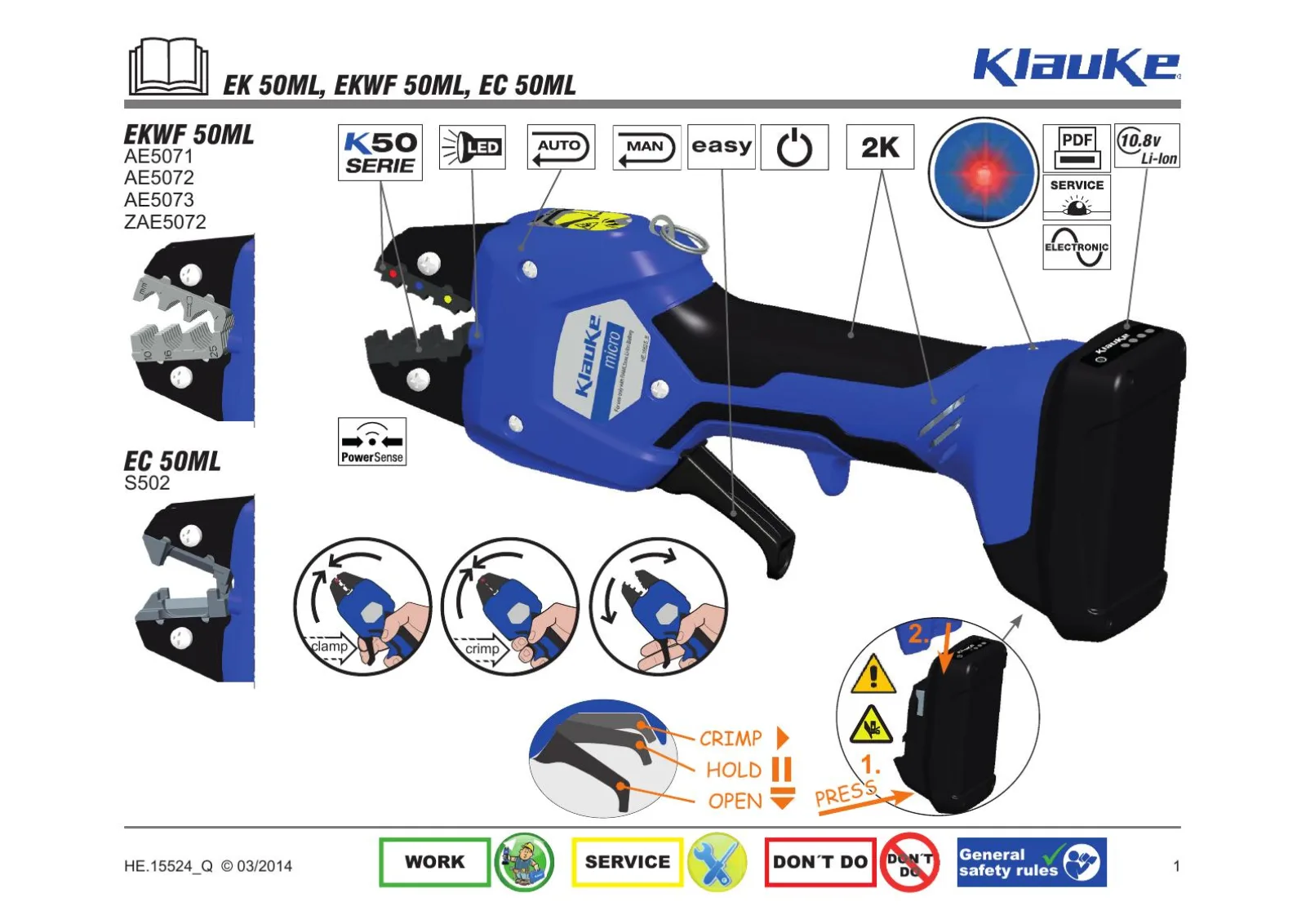

Comando PowerSense

La pre-crimpatura manuale mantiene il raccordo in posizione; il grilletto avvia poi il ciclo motorizzato fino alla chiusura completa.

Klauke — manuale EK50ML

Questa sequenza ha un’utilità misurabile: il raccordo può essere mantenuto prima del ciclo, il che evita di doverlo tenere in una ganascia aperta durante l’allineamento. La chiusura motorizzata limita poi lo sforzo manuale necessario alla crimpatura.

Lo sforzo e la fatica muscolare

L’INRS ricorda che il polso e la mano assicurano le prese di forza come i gesti fini, e che le sollecitazioni di forza contribuiscono alla fatica muscolare. Questo giustifica il considerare un utensile motorizzato per serie ripetitive, senza trasformare questo argomento in una promessa di prevenzione medica.

Il bloccaggio elettronico costituisce però solo una parte del controllo. Indica che il ciclo ha raggiunto la sua chiusura prevista con l’inserto montato.

Non può vedere un conduttore inserito in modo insufficiente, una spellatura troppo lunga, un capocorda non compatibile, un cavo sottodimensionato o un morsetto danneggiato. Queste verifiche restano a carico dell’operatore e del modo operativo del collegamento.

Il numero di cicli dichiarato

Il numero di cicli dichiarato richiede la stessa prudenza. Klauke comunica 400 crimpaggi a 10 mm² con la batteria 2,5 Ah, e meno di 1,5 secondi per ciclo a seconda del collegamento.

La sezione, la matrice, lo stato di carica, la temperatura e il tempo impiegato a preparare ogni capocorda fanno variare ciò che un utente ottiene realmente in una giornata. Sono riferimenti di dimensionamento, non una cadenza garantita in cantiere.

Cosa permettono di verificare i documenti, e non di più

Non tutti della stessa data né dello stesso ruolo

I documenti non sono tutti della stessa data né dello stesso ruolo.

L’attuale pagina prodotto Klauke pubblica 0,96 kg, 2,5 Ah, circa 45 minuti di carica e 400 cicli a 10 mm². La scheda tecnica collegata a questa pagina fornisce la stessa base, ma indica un peso netto dell’utensile con batteria di 0,9 kg e dimensioni di 253 × 93 × 64 mm senza inserto.

Questa differenza di 60 grammi non permette di concludere che si tratti di un errore: i perimetri di pesatura non sono esplicitati allo stesso modo. Essa impedisce di scrivere un peso più preciso di quanto i documenti consentano.

Un manuale comune a più referenze

Il manuale illustrato utilizzato per i visual è comune agli EK50ML, EKWF50ML e EC50ML. I suoi schemi descrivono quindi una piattaforma e una logica di comando condivise, con più teste e più inserti disegnati.

Le funzionalità riprese qui sono quelle riprese anche dalla scheda EK 50 ML: leva, pre-serraggio, ritorno, batteria e cambio di inserto. Non deduco da queste tavole che un equipaggiamento visibile su una variante sarebbe fornito con l’EK50ML.

La stessa riserva vale per le prestazioni. Il produttore quantifica il ciclo a meno di 1,5 secondi «a seconda del materiale di connessione». Questa formulazione esclude di trasformare il dato in tempo di terminazione di un cavo.

Il ciclo breve, non la procedura completa

Preparare la lunghezza di spellatura, identificare il capocorda, inserire l’inserto, posizionare il conduttore e controllare il risultato richiedono più tempo e dipendono dal collegamento. L’informazione utile è quindi questa: il ciclo del motore è breve; la procedura completa non lo è necessariamente.

Batteria, manutenzione e ambiente di lavoro

Batteria e caricabatterie della famiglia Klauke

La batteria fornita RAML1225 è data per 10,8 V e 2,5 Ah, con indicatore di carica. Il caricabatterie LGML1 è annunciato per un’alimentazione 100 a 240 V, 50 a 60 Hz, con una potenza in ingresso di 35 W.

Questi elementi sono utili all’acquisto perché definiscono la piattaforma esatta, ma non permettono di assimilare la pinza a una batteria standard di una marca di elettroutensili generalista.

La compatibilità da tenere presente è quella della famiglia Klauke citata dal produttore, non una compatibilità presunta a partire dalla sola tensione riportata sull’accumulatore.

Klauke indica una temperatura ambiente d’impiego compresa tra -10 e +40 °C. Non indica un’autonomia diversa per ogni temperatura. In una cassetta lasciata al freddo o in un locale molto caldo, sarebbe quindi imprudente promettere i 400 cicli annunciati.

La decisione giusta è prevedere una batteria di riserva carica quando una serie di collegamenti non può essere interrotta, restando comunque nell’intervallo di temperatura indicato.

Un intervallo di manutenzione da rispettare

L’intervallo di manutenzione di 35 000 cicli è un dato da seguire, non un’autorizzazione a ignorare un difetto fino a quella scadenza. Le ganasce, le loro viti di fissaggio, il ritorno della testa e la batteria possono richiedere un controllo prima di questo numero.

La spia di manutenzione va trattata come un’informazione dell’utensile da seguire con il servizio Klauke, non come una diagnosi realizzabile smontando la pinza da soli.

La presenza di un occhiello di fissaggio è documentata anche per l’uso con bilanciatore o longe di sicurezza. Questa caratteristica può essere pertinente quando l’utensile viene utilizzato in quota, ma non descrive né un sistema anticaduta completo né un metodo di lavoro.

Occorre distinguere tra l’anello dell’utensile, destinato alla sua ritenuta, e l’equipaggiamento di protezione della persona.

I casi in cui l’EK 50 ML è coerente

Crimpature ripetute identificate

L’EK 50 ML ha senso quando l’esigenza riguarda crimpature ripetute di piccole o medie sezioni, con collegamenti già identificati e una selezione di inserti consolidata. Il formato di 0,96 kg e la batteria da 10,8 V favoriscono il lavoro in una cassetta o in un quadro dove una crimpatrice di potenza sarebbe sproporzionata.

Può essere adatta a un’officina che tratta regolarmente puntali da 0,5 a 50 mm² con gli AE5071 ad AE5073, puntali doppi nell’intervallo pubblicato con lo ZAE5072, oppure capicorda e manicotti in rame negli intervalli indicati con gli inserti D, R o Q. In questo caso, l’acquisto riguarda una base comune e dei set di matrici ordinati per il flusso reale di collegamenti.

Quando la scelta diventa meno coerente

La scelta diventa meno coerente se l’uso non giustifica l’investimento nel parco di inserti, se si crimpa raramente una sola famiglia di piccoli capicorda o se le esigenze salgono abitualmente oltre i 25 mm² per capicorda in rame DIN.

In quel caso, l’utensile pertinente dipende dal capocorda e dalla potenza in questione, non dalla sola voglia di avere una pinza a batteria.

Un altro freno è logistico: gli inserti sono piccoli ma costituiscono un parco da identificare, ordinare e mantenere. La scheda cita più di trenta inserti per crimpare, spellare o tagliare.

Questo numero non rende l’EK 50 ML più versatile di per sé; aumenta il rischio di tirare fuori un inserto simile ma inadeguato se i riferimenti non sono ordinati per uso. Per un veicolo da artigiano, un’etichetta con la famiglia di connessione, l’intervallo e il profilo evita una decisione presa a memoria.

Il caso dei terminali merita una separazione

Il caso dei terminali merita una separazione netta. Lo strumento accetta inserti AE dedicati, mentre una pinza specializzata come l’EKWF50ML è progettata intorno ai terminali e ai terminali doppi.

Se l’attività si limita a questa famiglia di consumabili, confrontare l’EK 50 ML equipaggiata con diversi AE con un riferimento dedicato è più razionale che scegliere il modello più generalista. La documentazione dell’EK50ML menziona essa stessa questo riferimento come variante della piattaforma.

Gli strumenti di connessione di potenza della gamma Klauke sono presentati nella storia del marchio. L’EK 50 ML occupa un’altra nicchia: non ha né lo stesso ingombro, né lo stesso sforzo, né la stessa vocazione di una testa elettroidraulica per le grandi sezioni.

Controlli da fare prima di un primo collegamento

Controlli prima dell’uso

Il manuale Klauke indica una manutenzione programmata a 35 000 cicli nella scheda tecnica. Questo dato non sostituisce i controlli prima dell’uso: ganasce pulite, inserto fissato correttamente, batteria inserita e collegamento preparato restano condizioni distinte.

Una spia di manutenzione o la chiusura del ciclo non dispensano dall’esame del consumabile e del risultato.

La procedura seguente non descrive un lavoro sotto tensione. L’INRS pone il lavoro fuori tensione come priorità e ricorda le misure di messa in sicurezza. È il punto di partenza giusto prima di toccare una terminazione di circuito esistente, anche quando un utensile compatto dà l’impressione di rendere l’intervento banale.

1 Raccordo in sede nella pinza Raccordo in sede nella pinza

Crimpatura e controllo

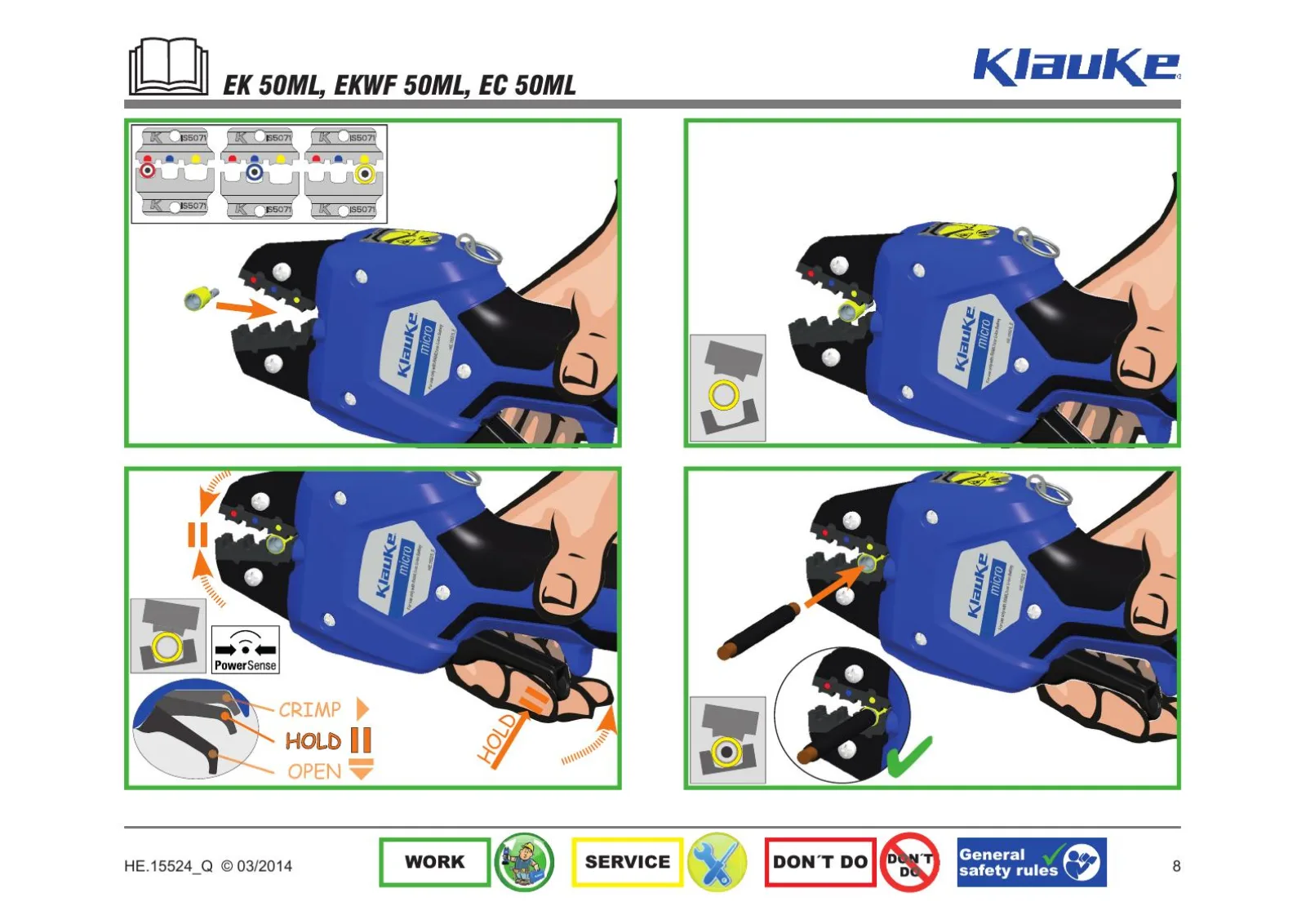

Il manuale mostra il raccordo in sede nelle ganasce e il controllo dopo il ciclo; non sostituisce le prescrizioni specifiche del capicorda utilizzato.

Klauke — manuale EK50ML

Non normalizzare un difetto

Un difetto di terminazione non deve essere normalizzato con una seconda crimpatura improvvisata. Se un capicorda è mal posizionato, danneggiato o crimpato con il profilo sbagliato, la decisione sicura è sostituirlo e ricominciare con l’assemblaggio corretto.

In un quadro in tensione, sintomi come un odore di bruciato nel quadro elettrico o un ronzio del quadro richiedono una messa fuori tensione e una diagnosi: l’EK 50 ML non è uno strumento di riparazione da usare a occhio.

Conclusione: uno strumento da acquistare con il proprio fabbisogno di matrici

I documenti Klauke permettono di stabilire un quadro chiaro.

L’EK 50 ML è una pinza elettromeccanica leggera, rapida sulla carta, con una vera logica di sistema: 15 kN, batteria 10,8 V, comando PowerSense, controllo di chiusura e inserti serie 50. La custodia EK50ML punta immediatamente alla crimpatura di raccordi isolati da 0,5 a 6 mm² grazie all’IS5071 fornito.

La sua gamma massima da 0,14 a 50 mm² non deve far pensare a una pinza universale. Il limite pratico è sempre definito dall’inserto e dal collegamento documentato. Prima dell’acquisto, terrei quindi tre righe nel preventivo: il riferimento EK50ML, le famiglie di capicorda realmente utilizzate e gli inserti corrispondenti.

Senza questa lista, l’utensile rischia di essere ben progettato ma inadeguato al primo crimpaggio richiesto.
