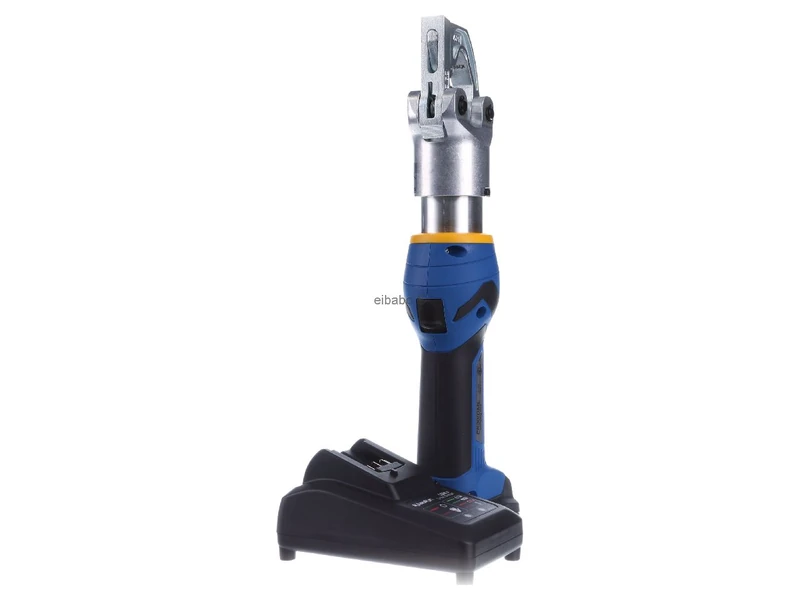

Klauke EK30IDML: recensione crimpatrice elettrica

La Klauke EK30IDML è una crimpatrice idraulica a batteria senza matrice, che realizza una crimpatura indent (a indentazioni) da 6 a 120 mm² in un solo ciclo.

Annunciata a 30 kN e 1,95 kg con batteria, si rivolge agli armadi elettrici e ai quadri, dove dominano i capicorda tubolari in rame serie R, L e F.

Questa recensione si basa sulla scheda prodotto, sulla datasheet Klauke, sulle schede dei distributori e sulle testimonianze di tester pubblicate da un rivenditore. Queste fonti documentano specifiche e casi d’uso.

Ho avuto la EK30IDML in mano e l’ho provata; le sezioni e le compatibilità indicate di seguito provengono dalla documentazione tecnica citata.

Ciò che rende questo modello interessante sulla carta è proprio l’assenza di matrici. Non si cambia inserto per passare da un capocorda 50 a un capocorda 120: la ganascia chiusa ribaltabile esegue la crimpatura da sola. È il principale argomento di risparmio di tempo, ed è anche ciò che ne delimita il territorio nella gamma Klauke.

Cosa fa la Klauke EK30IDML

Una crimpatrice idraulica a batteria, senza matrice

La EK30IDML appartiene alla famiglia « ML » di Klauke, la fascia d’ingresso degli elettroutensili che usa il sistema Klauke da 10,8 V. Il modello è stato presentato come novità nel 2021, posizionato dal produttore per gli armadi elettrici e i panel builder, secondo una scheda rivenditore del 09/07/2021.

Il principio: la ganascia chiusa, ribaltabile (« flip top ») e girevole a 350°, comprime il capocorda per indentazione senza che sia necessaria alcuna matrice. Si introduce il cavo spellato con il suo capocorda, si preme un solo pulsante, e il cilindro idraulico compie il ciclo.

Le caratteristiche verificate

I valori riportati di seguito provengono dalle schede dei rivenditori consultate; tra queste fonti restano le discrepanze indicate più avanti.

Le indicazioni a bordo

Due LED accompagnano l’uso: una LED di livello della batteria e una LED di manutenzione. Il ritorno del cilindro è automatico a fine ciclo, con la possibilità di un ritorno manuale se necessario. Niente di superfluo sulla carta: l’utensile resta sobrio, coerente con un posizionamento di fascia d’ingresso professionale.

La crimpatura indent senza matrice: l’argomento centrale

Una sola crimpatura invece di quattro

Il punto più significativo viene dalle testimonianze dei tester pubblicate da un rivenditore il 31/05/2023. Un tester dotato di una Klauke EK60UNV-L dal 2004 doveva crimpare 4 volte un capocorda da 120 mm² con il suo vecchio utensile a matrici.

Con la EK30IDML, realizza lo stesso collegamento in 1 crimpatura, grazie all’indentazione ampia della ganascia.

1 Ganascia di crimpatura Ganascia di crimpatura

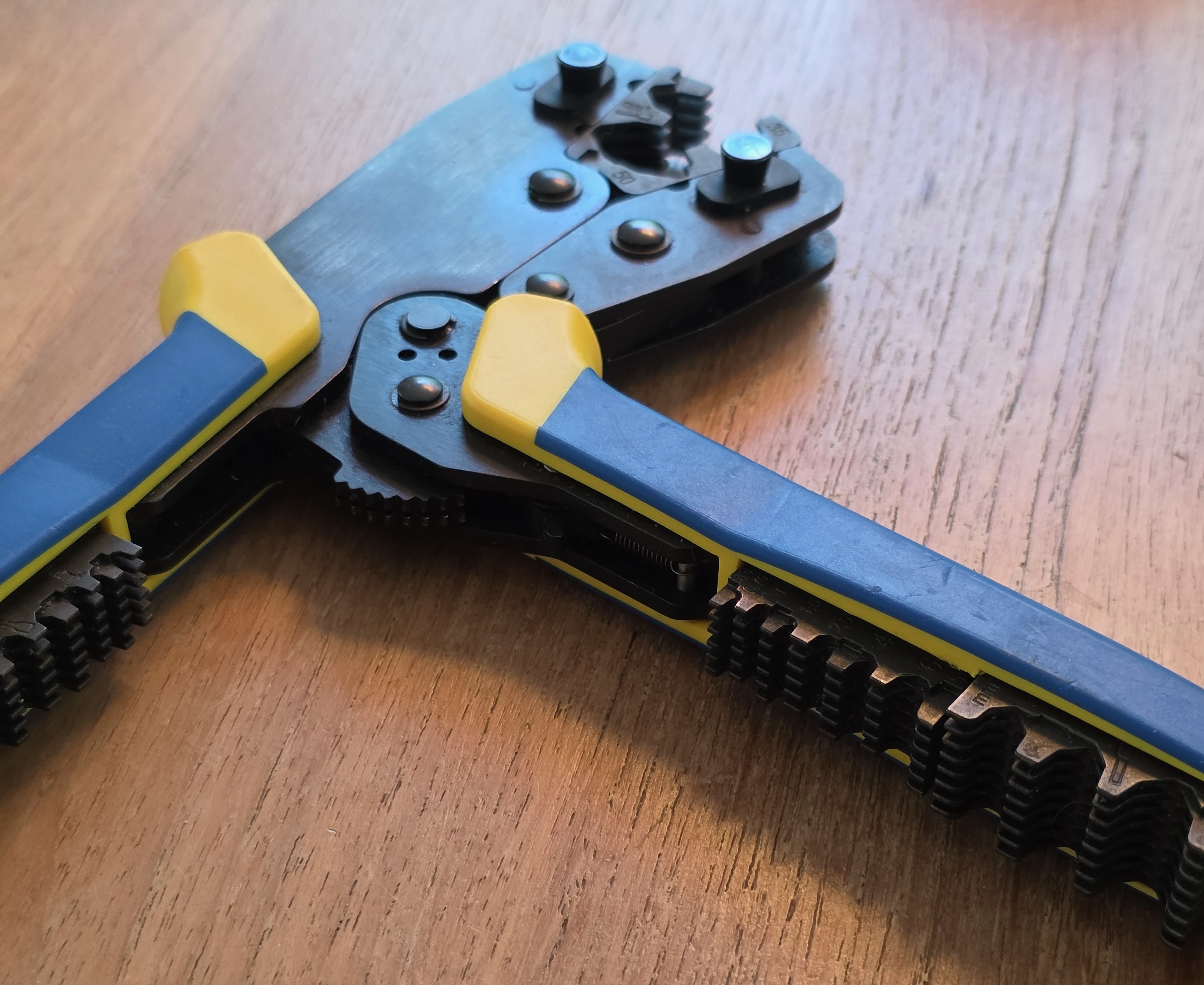

Pinza crimpatrice aperta

La ganascia aperta mostra l'organo che imprime l'indentazione sul capocorda.

Questo rapporto di 1 contro 4 riassume l’interesse del concetto: meno cicli, meno tempo, e un gesto che non dipende più dalla matrice montata al momento giusto.

Perché una indentazione basta

Per misurare il guadagno, bisogna guardare cosa fa realmente la ganascia: invece di comprimere il capocorda in più passaggi successivi, imprime una sola indentazione ampia sulla zona di contatto.

Il cilindro idraulico avanza in continuo, la ganascia si richiude, e il ciclo si arresta da solo una volta terminata la deformazione, con il ritorno automatico del cilindro.

È questo il meccanismo che spiega il rapporto 1 contro 4 riportato dal tester: dove l’utensile a matrici doveva ripetere il gesto per coprire la circonferenza di un capocorda da 120 mm², l’indentazione unica copre il collegamento in un solo ciclo.

Il tempo annunciato di 2,5 a 5 s a seconda della sezione si inserisce nella stessa logica: più la sezione è grande, più la corsa del pistone è lunga.

Il beneficio è doppio a mio parere: meno gesti per collegamento e un gesto che resta lo stesso qualunque sia la sezione. È ciò che distingue il concetto indent senza matrice da un utensile classico, dove ogni sezione impone il proprio inserto e il proprio numero di compressioni.

Il guadagno logistico è altrettanto importante quanto il guadagno di tempo

Un altro tester, che lavora in 50 e 95 mm², insiste su un punto che ogni elettricista conosce: con un utensile a matrici bisogna trasportare, ritrovare e cambiare l’inserto adatto a ogni sezione.

Senza matrice, niente da cercare, niente da perdere, e un utensile abbastanza leggero da essere usato «per i piccoli lavori fra un lavoro e l’altro», secondo le sue parole.

Il primo tester, che usa anche una K05 e una EK50ML, sottolinea l’aspetto compatto e leggero, «un grande aiuto in alcuni cantieri». Per gli interventi in armadio, dove ci si china, ci si accovaccia e si lavora in volumi ridotti, il peso di 1,95 kg e la testa girevole cambiano l’ergonomia.

Campo di connessione e compatibilità

Sezioni documentate

L’intervallo dichiarato da 6 a 120 mm² descrive la crimpatura indent su conduttori compressi. Per i capicorda senza saldatura riportati nella documentazione citata, l’intervallo documentato arriva fino a 95 mm².

La scelta dipende quindi dalla specifica famiglia di connettori e dalla compatibilità documentata, non soltanto dalla cifra 120 mm².

Manicotti di giunzione: un’altra famiglia di utensile

Per i manicotti di giunzione, la gamma Klauke assegna la EKWF120ML. I feedback citati su un profilo asimmetrico con quel tipo di raccordo confermano soprattutto questa separazione tra famiglie di connettori.

La EK30IDML è progettata per i capicorda tubolari serie R, L e F, non per questo profilo.

Per lavori centrati sui manicotti di giunzione per conduttori flessibili si usa la EKWF120ML; la EK30IDML resta nelle famiglie di capicorda e connettori documentate per il suo impiego.

Capicorda e conduttori compatibili

I raccordi coperti

La compatibilità documentata dalle schede dei rivenditori consultate è precisa. La EK30IDML copre i capicorda tubolari in rame delle serie R, L e F (e Q secondo la forma), nonché i capicorda anulari, i perni e i connettori in rame normalizzati.

Le classi dei conduttori

I conduttori interessati sono i fili fini delle classi 2, 5 e 6 secondo DIN EN 60228 (ex-DIN VDE 0295), cioè quelli che si trovano nei cavi flessibili e nei cavi di distribuzione. La crimpatura indent deforma il capicorda sui conduttori compressi, il che corrisponde bene agli impieghi in armadi e quadri.

1 Ganascia di crimpatura Ganascia di crimpatura

Ganascia della pinza Klauke

La ganascia corrisponde a una sezione precisa: il principio della sezione adatta.

Per la scelta del capicorda stesso, si applicano le regole di base della crimpatura di capicorda e cavi: spellatura pulita, sezione adatta e rispetto delle prescrizioni del produttore del capicorda.

La compatibilità delle ganasce e dei profili di crimpatura resta un tema a sé stante quando si mescolano le marche.

Riuscire una crimpatura a indentazione: l’ordine delle operazioni

Preparare il cavo e il capocorda

Prima di aprire la testa, preparo tutto sul banco da lavoro: cavo spellato, capocorda tubolare in rame della sezione giusta, e conduttore a fili sottili delle classi 2, 5 o 6.

Resto nelle serie R, L e F coperte dall’utensile, e tengo presente il limite di 95 mm² per i capicorda senza saldatura.

Una spellatura pulita conta quanto la crimpatura: fusto netto, senza fili tagliati né isolante nella zona di contatto, mi evito un rifacimento.

Avviare il ciclo senza forzare

Metto il capocorda nella ganascia, richiudo la testa ribaltabile, poi premo il pulsante unico. Il cilindro avanza da solo, e il ciclo dura circa da 2,5 a 5 secondi a seconda della sezione.

Mantengo il capocorda allineato sull’asse della ganascia per tutto il ciclo: è ciò che dà un’indentazione centrata sul fusto.

Il ritorno del cilindro è automatico a fine ciclo, con un ritorno manuale possibile se devo interrompere. Non forzo mai sulla ganascia per guadagnare tempo.

Verificare prima di passare al successivo

Al termine del ciclo, controllo il capocorda: indentazione marcata, deformazione regolare, nessun filo che sporge dal fusto.

Per una connessione di potenza, faccio riferimento ai valori del produttore del capocorda e verifico che il collegamento resti nel perimetro dell’utensile.

Una crimpatura dubbia si rifà con un capocorda nuovo: non recupero mai un’indentazione con una seconda passata.

Batteria, autonomia e contenuto della confezione

Una divergenza da conoscere tra le fonti

È il punto in cui le fonti si contraddicono, e va detto chiaramente. La datasheet 2021 menziona una batteria Li-Ion da 1,5 Ah (16,2 Wh) e un tempo di ricarica di circa 40 minuti. Il contenuto della confezione attuale annuncia una batteria RAML1225 da 2,5 Ah (27 Wh) e una ricarica di circa 45 minuti.

L’interpretazione più probabile: il prodotto è stato aggiornato con la batteria da 2,5 Ah, con la datasheet 2021 ormai obsoleta. Il riscontro è coerente: 2,5 Ah × 10,8 V = 27 Wh, che corrisponde bene all’etichetta RAML1225. Resta prudente verificare il contenuto della confezione al momento dell’acquisto.

Il contenuto della confezione

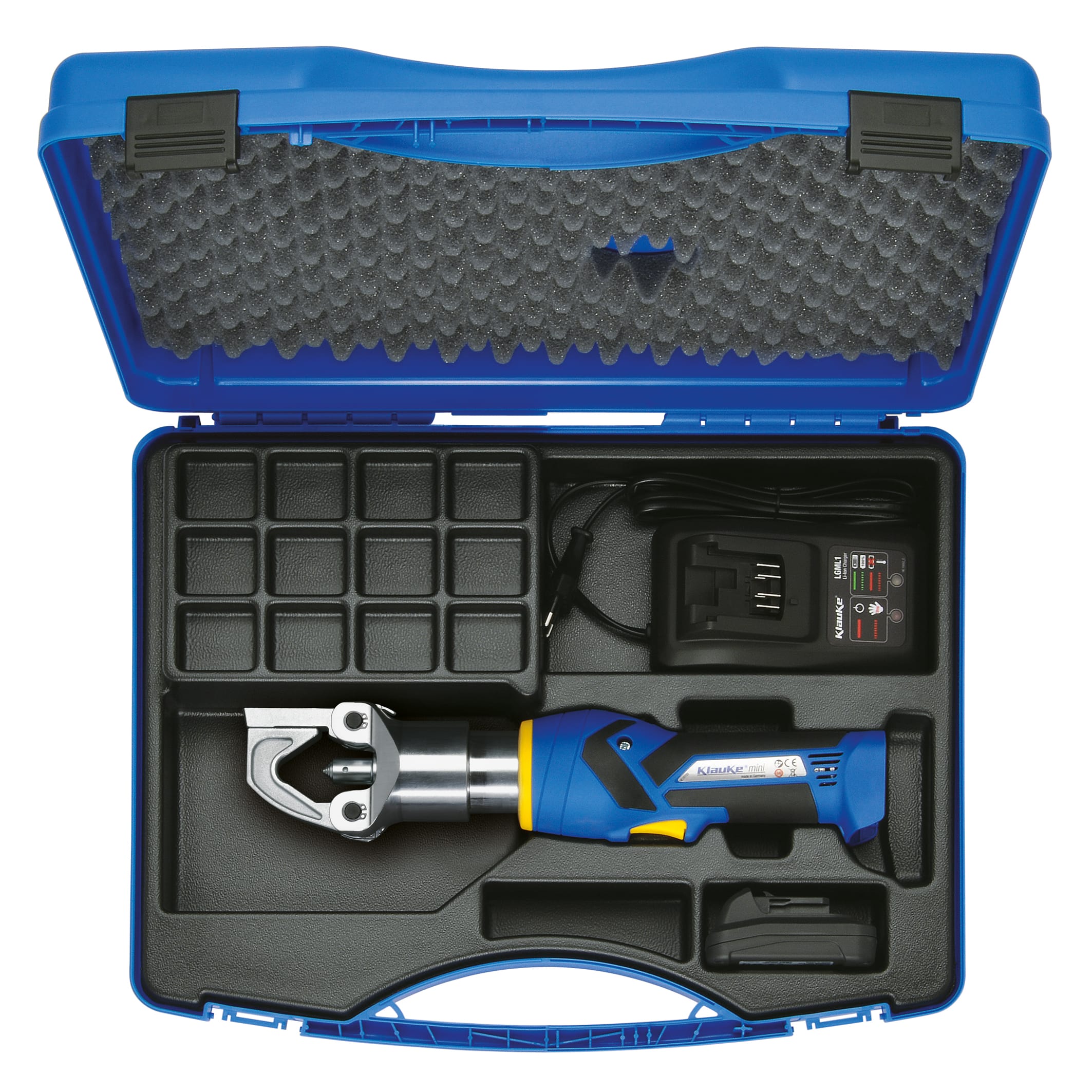

Secondo le schede dei rivenditori, la confezione comprende:

• 1 × utensile EK30IDML.
• 1 × batteria RAML1225, 10,8 V / 2,5 Ah (27 Wh).
• 1 × caricabatterie LGML1 230 V.
• 1 × valigetta di trasporto in plastica KKML.
• 1 × manuale d’uso.

La batteria di ricambio è quella con codice RAML1225, il che conferma l’evoluzione verso la capacità di 2,5 Ah. L’autonomia dichiarata è di circa 150 crimpaggi per carica, il che copre una giornata di lavoro su quadri senza ricarica.

Ricaricare tra due cantieri

Il caricatore LGML1 in dotazione funziona a 230 V : è sufficiente una presa standard, in officina come in cantiere a fine giornata.

Il tempo di ricarica dichiarato va da circa 40 minuti secondo la scheda tecnica 2021 a 45 minuti secondo le schede attuali dei rivenditori, uno scarto coerente con l’evoluzione della batteria verso la capacità 2,5 Ah.

Il LED di livello della batteria permette di controllare a colpo d’occhio lo stato di carica prima di partire per un intervento. Con circa 150 crimpaggi per carica, una giornata di quadri tiene senza ricariche intermedie, a condizione di ricaricare ogni sera per ripartire il giorno dopo con una batteria piena.

La batteria appartiene al sistema Klauke da 10,8 V e il codice di ricambio documentato è RAML1225. Per giornate lunghe senza accesso a una presa si può quindi prevedere una batteria di ricambio compatibile.

Trasporto e spedizione

Le schede dei rivenditori menzionano i vincoli di spedizione degli utensili a batteria : UN 3481 (batterie agli ioni di litio contenute nell’apparecchiatura), ADR 3.3 e disposizione speciale 188. In concreto, l’utensile con la sua batteria segue le regole di trasporto delle apparecchiature incorporate, non quelle delle batterie da sole.

Manutenzione, cura e garanzia

Dati di manutenzione da una FAQ di rivenditore

Una FAQ di rivenditore indica un’ispezione annuale e una manutenzione ogni 3 anni o 10 000 crimpaggi. Questi valori non figurano nella scheda tecnica.

Il LED di manutenzione resta una funzione documentata dell’utensile. Annoto la data di messa in servizio e ricavo gli intervalli concreti di ispezione e manutenzione dal manuale fornito.

La garanzia « sistema » secondo Klauke

Lo stesso scambio indica che Klauke garantisce solo le connessioni realizzate con i propri capicorda, testate come un sistema secondo la norma IEC 61238 (ciclaggio termico, prova di trazione, prova di cortocircuito).

In altre parole: la coppia utensile più capocorda conta, e l’abbinamento con un capocorda di terzi esce dal perimetro di garanzia del marchio.

Nella crimpatura di potenza, la qualità della connessione dipende dal sistema utensile, capocorda e conduttore. L’affermazione sulla garanzia è qui attribuita alla FAQ del rivenditore; le condizioni applicabili sono quelle della documentazione Klauke del sistema.

Gli errori frequenti e come evitarli

La maggior parte degli errori non viene dall’utensile, ma dal gesto: capocorda male inserito, cavo spelato troppo corto, sezione male valutata prima del ciclo.

Prima della crimpatura controllo la famiglia di connettori, non soltanto la cifra da 6 a 120 mm²: la documentazione citata riporta capicorda senza saldatura fino a 95 mm².

Per i manicotti di giunzione, Klauke assegna la EKWF120ML; i feedback citati sul profilo asimmetrico sostengono questa separazione delle applicazioni.

Il terzo è riporre l’utensile senza controllo finale. Guardo la deformazione del capocorda e la tenuta del cavo prima di passare al collegamento successivo.

Quanto costa la EK30IDML?

Un prezzo non pubblicato dal produttore

Klauke non pubblica alcun prezzo al pubblico consigliato per la EK30IDML: la scheda ufficiale rimanda ai distributori senza mostrare alcuna tariffa.

Per questo non riporto qui un prezzo preso da un altro mercato. Per confrontare le offerte conta soprattutto verificare cosa include davvero la valigetta.

Confrontare prezzi comparabili

Per giudicare una tariffa, guardo innanzitutto cosa contiene la confezione, perché la differenza tra due offerte spesso dipende più dal contenuto che dal prezzo.

Il kit annunciato comprende l’utensile EK30IDML, la batteria RAML1225, il caricabatterie LGML1, la cassetta di trasporto KKML e il manuale: è questo perimetro completo che va confrontato tra un fornitore e l’altro, e non il solo utensile nudo.

Ricordo infine la discrepanza tra le schede segnalata più sopra: confronta solo offerte con lo stesso riferimento, batteria, caricabatterie e valigetta prima di decidere.

Dove collocarla nella gamma Klauke?

La EK30IDML è una delle porte d’ingresso della famiglia ML. Tre modelli vicini la circondano, con territori ben distinti:

1 Incisione intervallo 0,14–10 mm² Incisione intervallo 0,14–10 mm²

Testa della pinza Klauke K32

L’intervallo inciso sulla testa colloca la K32 tra le piccole sezioni di cablaggio.

La logica si legge semplicemente: la EK30IDML gestisce i capicorda tubolari con crimpatura indent senza accessorio, la EK354ML aggiunge sezione e forza ma mantiene il principio indent, la EKWF120ML è lo strumento delle boccole, e la EKM60ID copre le sezioni molto grandi con un monitoraggio connesso.

Per le piccole sezioni di cablaggio, la pinza manuale K32 TWIST-it resta pertinente, così come l’EK50ML nell’elettromeccanica per i collegamenti isolati fini.

Scegliere tra la EK30IDML e le sue vicine: i miei criteri

Per decidere nella gamma, non guardo solo la sezione, ma il tipo di collegamento. Capicorda tubolari in rame in serie, senza matrice da cambiare: la EK30IDML svolge il suo ruolo.

Se serve più sezione e più forza pur restando in indent, la EK354ML prende il testimone. Se le boccole dominano il cantiere, passo direttamente alla EKWF120ML.

Per le sezioni molto grandi con monitoraggio connesso, la EKM60ID completa la famiglia. La EK30IDML utilizza il sistema batterie Klauke da 10,8 V, con RAML1225 come riferimento documentato.

Per quali cantieri?

Gli armadi e i quadri, il cuore del target

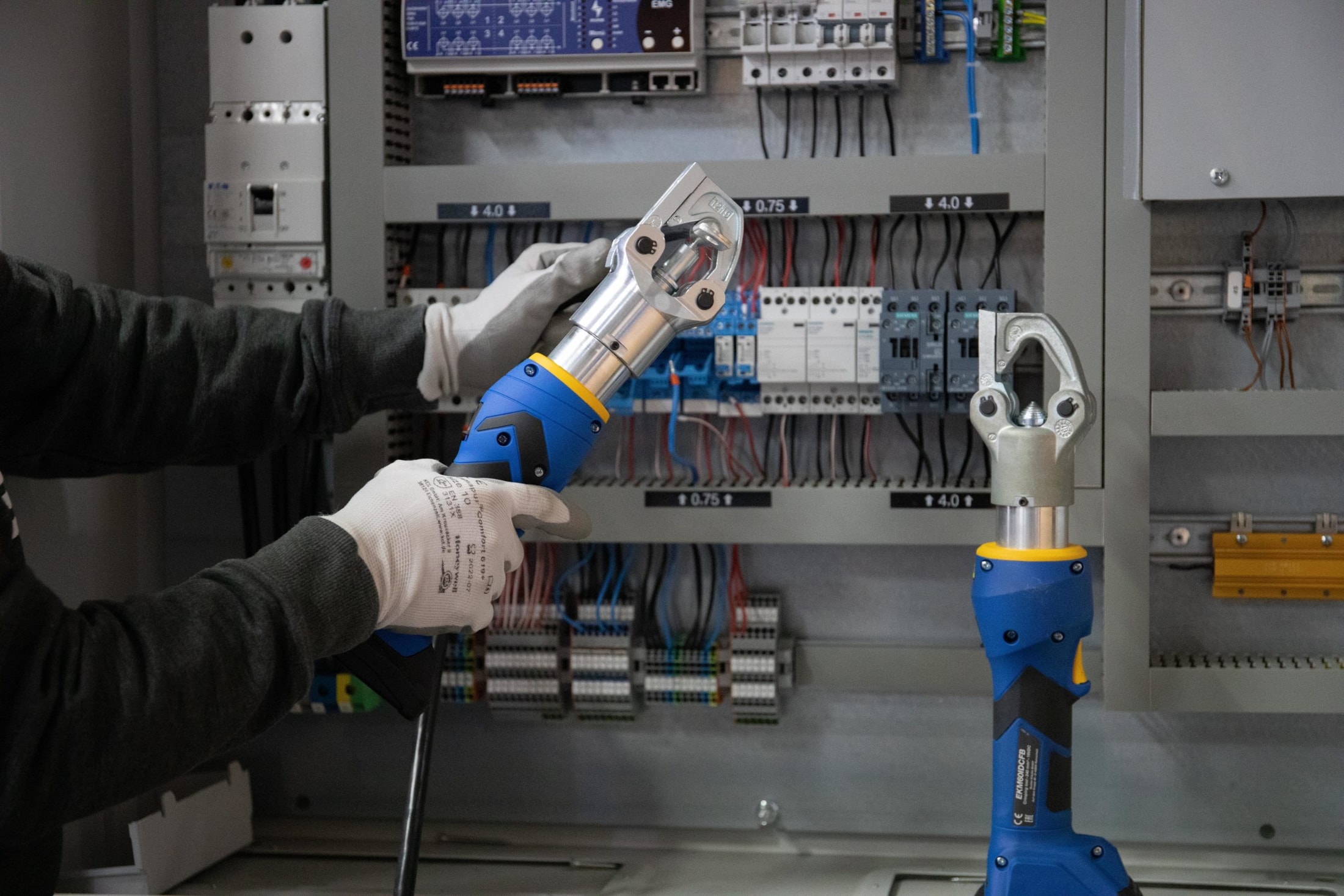

Il posizionamento del costruttore (panel builders) e i riscontri dei tester convergono: la EK30IDML serve dove si crimpano capicorda tubolari in quantità, in spazi confinati.

La testa ripiegabile e orientabile a 350°, il peso di 1,95 kg e il ciclo breve da 2,5 a 5 s sono pensati per l’interno del quadro, dove non si vuole portarsi dietro uno strumento a matrici.

L’ambito d’utilizzo

Alcuni riferimenti d’uso documentati: temperatura di funzionamento da −10 °C a +40 °C, comando a un pulsante, ritorno automatico del pistone, e LED della batteria più LED di manutenzione. Nulla sostituisce la verifica del manuale per la messa in sicurezza e i limiti del produttore prima del primo utilizzo.

Il mio verdetto
