Enchufe tipo F: guía completa en España

Cuando un cliente me pregunta qué tipo de enchufe se usa en España, la respuesta es simple: el tipo F, también llamado Schuko. Es el estándar de las instalaciones españolas: dos clavijas redondas, dos patillas de tierra laterales, 230 V / 50 Hz y 16 A de corriente máxima. Es el mismo estándar que en Alemania y en gran parte de Europa continental.

En España, todas las tomas de corriente de uso general responden a la norma UNE 20315 / CEE 7/4 (Schuko tipo F), admitiendo hasta 16 A a 230 V con doble contacto lateral de puesta a tierra. Esta base es plenamente compatible con las clavijas planas tipo C (Europlug) de pequeños aparatos de clase II con doble aislamiento.

Este artículo explica en detalle lo que distingue el tipo F, su compatibilidad con otros tipos, las reglas de instalación según el REBT y los puntos a verificar antes de elegir una toma o un adaptador. Como electricista, estas son las cuestiones que me plantean en cada reforma.

Qué es un enchufe tipo F

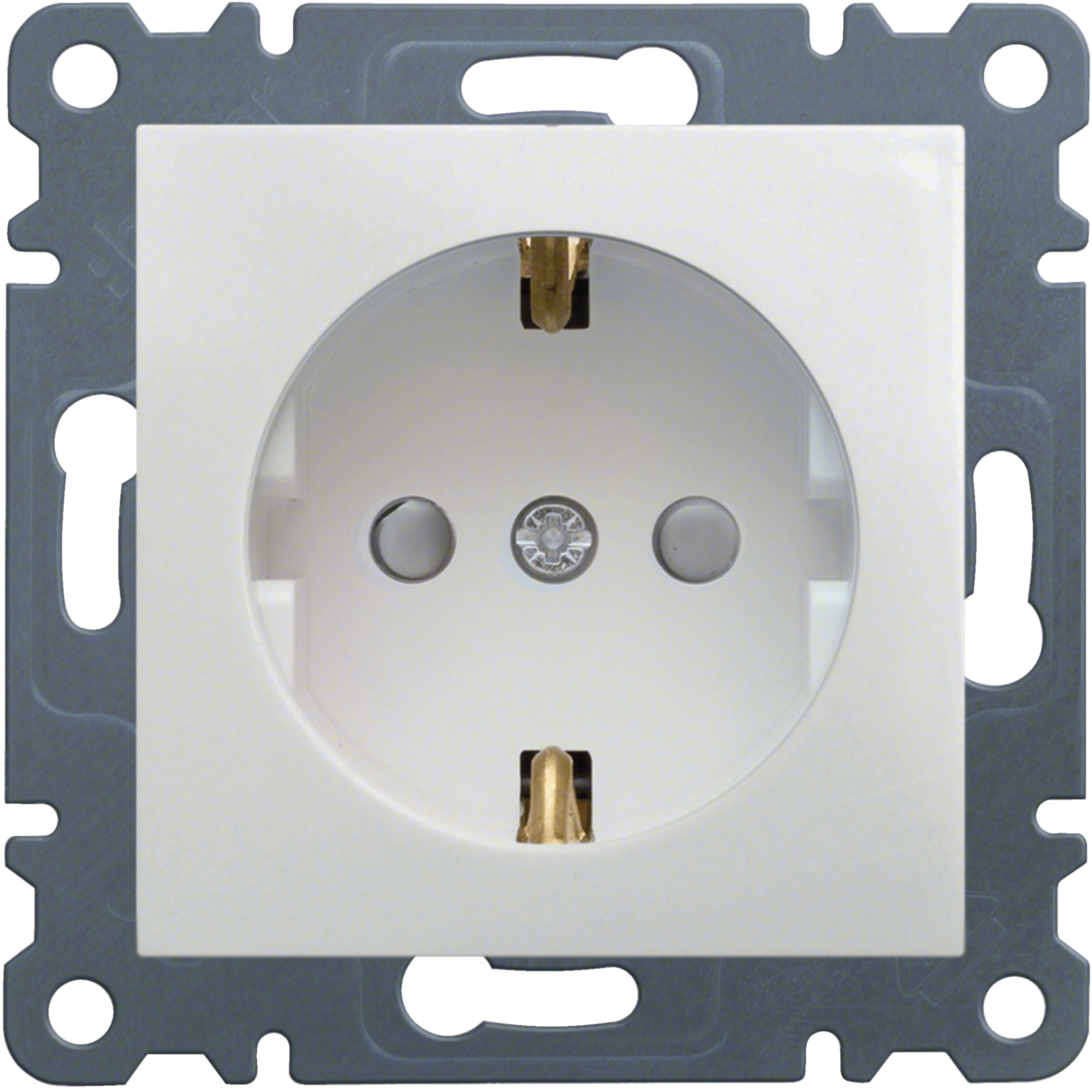

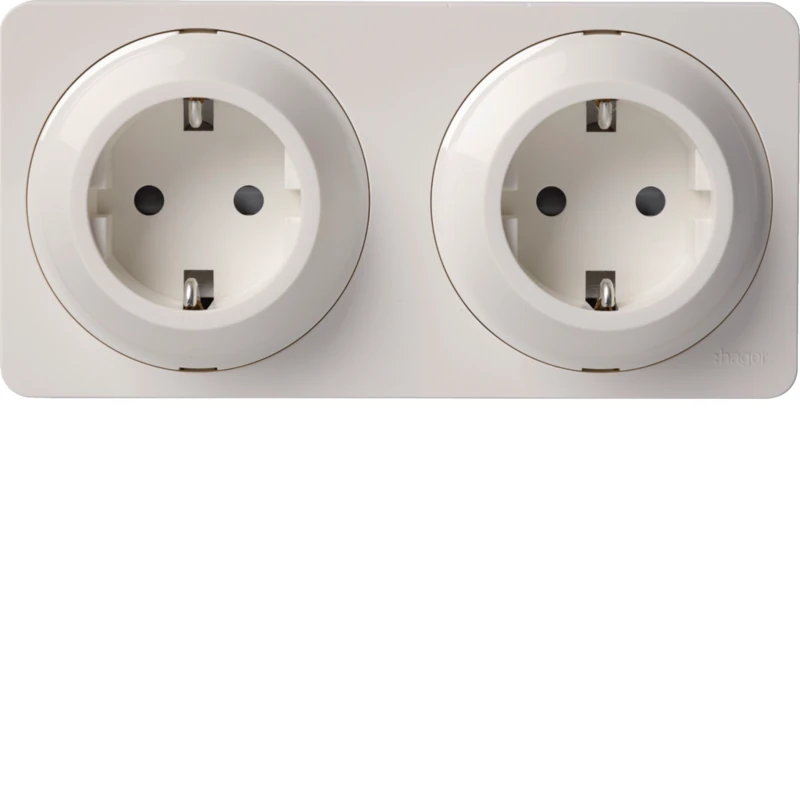

El enchufe tipo F, conocido como Schuko (del alemán Schutzkontakt, contacto de protección), se define por dos clavijas redondas de 4,8 mm y dos patillas de tierra flexibles situadas en la parte superior e inferior de la toma. Estas patillas entran en contacto con las clavijas de tierra de la ficha antes de que las clavijas de fase y neutro hagan contacto.

Esta construcción garantiza que la tierra esté conectada antes que la fase: si un aparato tiene un defecto, la carcasa se pone a tierra antes de que la corriente circule. Es una de las razones por las que el tipo F es considerado uno de los estándares más seguros.

La toma tipo F acepta las clavijas tipo C (dos clavijas redondas, sin tierra): los aparatos de doble aislamiento —cargadores de teléfono, pequeños electrodomésticos, lámparas— se conectan directamente. La tierra simplemente no se utiliza.

La corriente máxima de una toma tipo F es de 16 A, lo que corresponde a unos 3 680 W en 230 V. Los aparatos más potentes (horno, placa de inducción, lavadora) se conectan en circuitos dedicados con tomas o conexiones fijas dimensionadas en consecuencia.

El estándar CEE 7/4

El tipo F corresponde a la norma CEE 7/4, publicada por la Comisión Internacional de Reglamentación para la Aprobación del Equipo Eléctrico (CEE). Esta norma define la geometría de la toma y de la ficha: dos clavijas de 4,8 mm de diámetro, separadas 19 mm, y dos patillas de tierra laterales.

La norma CEE 7/4 se complementa con la CEE 7/7, que define la ficha «híbrida» compatible con las tomas tipo E y tipo F: lleva los orificios laterales para las patillas F y el orificio central para la clavija macho E. La mayoría de las fichas europeas modernas son CEE 7/7.

Esta compatibilidad explica por qué un aparato comprado en Francia (tipo E) funciona en España (tipo F) y en Alemania: la ficha CEE 7/7 se adapta a los dos estándares. Es una ventaja práctica enorme para los aparatos y para el comercio europeo.

La seguridad del contacto de protección

La particularidad del tipo F es el orden de conexión: las patillas de tierra de la toma entran en contacto con las clavijas de tierra de la ficha antes que las clavijas de fase. Si se tira de la ficha durante el funcionamiento, la tierra se desconecta en último lugar.

Este detalle es importante para los aparatos con carcasa metálica: la tierra está conectada en todo momento mientras la ficha está insertada, incluso a medio sacar. Un defecto del aparato se evacua por la tierra en lugar de electrizar la carcasa.

En comparación, una toma tipo C sin tierra deja la carcasa de un aparato de clase I sin protección: si el aparato tiene un defecto, la carcasa puede quedar bajo tensión. Por eso la tierra es obligatoria en todas las tomas modernas.

Los tipos de enchufes en España

Además del tipo F, en España se encuentran el tipo C y, más raramente, el tipo E.

La clavija tipo C (dos clavijas redondas, sin tierra) es la más común en los aparatos portátiles: cargadores, lámparas, pequeños electrodomésticos. Se conecta en las tomas tipo F sin adaptador, pero no utiliza la tierra. Para un aparato de clase II (doble aislamiento), esto es normal y seguro.

El tipo E (franco-belga) se caracteriza por una clavija macho de tierra en la toma: se usa principalmente en Francia y Bélgica. Las clavijas tipo E se insertan en las tomas tipo F (los orificios de tierra de la ficha E reciben las patillas F), y las clavijas tipo F se insertan en las tomas E (la clavija macho de tierra entra en el orificio central de la ficha F). Las dos normas son mutuamente compatibles para los aparatos.

El tipo J (suizo, tres clavijas en triángulo, SN 441011) y el tipo L (italiano, tres clavijas alineadas, CEI 23-50) no son compatibles con las tomas F sin adaptador. Un aparato suizo o italiano necesita un adaptador en España.

1 Clavija insertada Clavija insertada

Toma en funcionamiento

Observar el comportamiento real de la toma una vez insertada la clavija.

La instalación de una toma tipo F

La instalación de las tomas en España sigue el REBT (ITC-BT-19 para las instalaciones interiores) y la serie de normas UNE 20315 / CEI 60884 para el aparillaje. Los mecanismos de las marcas presentes en España (Simon, Legrand, Schneider, Niessen) son compatibles con el estándar de empotrar europeo, con una caja universal de entraje 60 mm.

Los colores normalizados de los conductores son los mismos que en Europa: fase (marrón o negro), neutro (azul) y tierra (verde-amarillo). La tierra es obligatoria en todas las tomas de corriente desde la década de 1970; una toma sin tierra no es conforme y debe sustituirse.

La altura de montaje y las distancias se fijan según el uso: 30 cm del suelo para las tomas de uso general, más alto en la cocina sobre el plano de trabajo. Los volúmenes de seguridad de los cuartos de baño (ITC-BT-27) imponen distancias mínimas desde la bañera o la ducha, y grados de protección IP según la zona.

Para el exterior y los locales húmedos, el REBT impone tomas con un índice de protección adaptado (IP) y obturadores para las tomas accesibles a los niños. Una toma de jardín debe ser estanca (IP44 mínimo) y protegida por un diferencial de 30 mA.

Las secciones de cable de los circuitos de tomas

El circuito de tomas de una vivienda se dimensiona según la ITC-BT-19: en regla general, 2,5 mm² para el circuito de tomas de uso general, protegido por un automático de 20 A (16 A si el circuito agrupa varias habitaciones según la norma). El alumbrado se hace en 1,5 mm² con 10 A.

En la cocina, la placa de inducción y el horno se conectan en circuitos dedicados: 6 mm² con 32 A para la placa, 2,5 mm² con 20 A para el horno según la potencia. La lavadora y el lavavajillas se conectan en tomas dedicadas de su circuito.

La sección se verifica con la longitud del circuito: más allá de unos 30 metros, la caída de tensión puede imponer una sección superior. La regla de la ITC-BT-19 es la referencia para este cálculo.

Los volúmenes del cuarto de baño

El cuarto de baño se divide en volúmenes (0, 1, 2 y 3) según la distancia a la bañera o la ducha. En el volumen 0 y 1, ninguna toma de corriente está autorizada; en el volumen 2, las tomas deben estar a más de 60 cm del borde del agua y protegidas por un diferencial de 30 mA.

Las tomas del cuarto de baño se conectan en un circuito dedicado protegido por un diferencial de 30 mA y un automático. Los aparatos fijos (calentador de agua, ventilador) se conectan según las reglas de su volumen.

La norma UNE-HD 60364-7-701, que corresponde a la CEI 60364-7-701, detalla estos volúmenes y sus exigencias. Un electricista verifica estos puntos antes de validar una instalación de cuarto de baño.

La diferencia con los otros estándares europeos

La gran diferencia entre el tipo F y los otros estándares europeos está en la tierra. El tipo E (Francia, Bélgica) lleva la tierra en una clavija macho en la toma; el tipo F la lleva en dos patillas laterales; el tipo J (Suiza) en tres clavijas en triángulo; el tipo L (Italia) en tres clavijas alineadas.

Para el viajero, la regla práctica es: una clavija tipo C funciona en toda Europa, una clavija tipo F funciona en España, Alemania y gran parte de Europa continental, y una clavija tipo E funciona en Francia y Bélgica. Los adaptadores universales cubren las combinaciones entre estos estándares.

La tensión de la red española (230 V / 50 Hz) es la misma que en la mayor parte de Europa, lo que elimina el problema del voltaje: los aparatos europeos funcionan en España sin transformador. Solo los aparatos de países con 110-120 V (Estados Unidos, Japón) necesitan un transformador además del adaptador.

El tipo J suizo y el tipo L italiano

El tipo J (Suiza, norma SN 441011) se caracteriza por tres clavijas redondas dispuestas en triángulo: dos de fase y neutro, y una de tierra más larga y desplazada. Las clavijas tipo C se insertan en las tomas J, pero las clavijas J no se insertan en las tomas F.

El tipo L (Italia, norma CEI 23-50) se caracteriza por tres clavijas alineadas, en dos variantes: 10 A (clavijas de 4 mm) y 16 A (clavijas de 5 mm). Las clavijas tipo C se insertan en las tomas L, pero las clavijas L no se insertan en las tomas F.

Un aparato suizo o italiano necesita por tanto un adaptador para funcionar en España. La compatibilidad C/F es la única «automática» entre los estándares europeos continentales, gracias a la ficha CEE 7/7.

Los adaptadores y los transformadores

Un adaptador cambia la geometría de la ficha, no la tensión. Para un aparato estadounidense (110-120 V), el adaptador solo no basta: si el aparato no acepta 230 V, se necesita un transformador reductor, dimensionado según la potencia del aparato.

Un transformador se elige con una potencia superior a la del aparato: un secador de 1 500 W necesita un transformador de al menos 2 000 W. Los aparatos electrónicos modernos (ordenadores, cargadores) aceptan generalmente 100-240 V: solo necesitan el adaptador.

La calidad del adaptador cuenta: un adaptador de mala calidad puede tener contactos flojos que calientan bajo carga. Se elige un adaptador con toma de tierra cuando el aparato la utiliza, y se evita encadenar varios adaptadores.

1 Bornes de entrada de los hilos Bornes de entrada de los hilos 2 Hebras que sobresalen, hilo mal fijado Hebras que sobresalen, hilo mal fijado

Bornes de la toma

La conexión se controla en el apriete de los bornes: un contacto fallido calienta en silencio detrás del tabique.

1. 1 Bornes de entrada de los hilos
2. 2 Hebras que sobresalen, hilo mal fijado

Los errores que hay que evitar al instalar

El primer error es conectar los conductores sin respetar los colores. Una inversión fase/neutro no impide el funcionamiento, pero deja las tomas sin protección correcta y puede sorprender al intervenir más tarde. La tierra se conecta sistemáticamente.

El segundo error es dejar hebras de cobre que sobresalen del borne. Un contacto fallido calienta bajo carga, puede fundir el aislante y provocar un incendio. Los conductores flexibles se conectan con terminales (punteras) o se aprietan correctamente en los bornes.

El tercer error es instalar una toma sin tierra en una renovación. Una toma sin tierra no es conforme y deja los aparatos sin protección contra los contactos indirectos: el diferencial no puede detectar una fuga en un aparato conectado a una toma sin tierra.

El cuarto error es olvidar los obturadores en las tomas accesibles a los niños. Los obturadores son obligatorios en las viviendas con niños pequeños, y se integran en los mecanismos modernos.

Los signos de una toma en mal estado

Una toma en mal estado se reconoce por varios signos: la ficha que se calienta al funcionar, las marcas marrones alrededor de los orificios, un mecanismo que se deforma o una ficha que cae por su propio peso. Estos signos indican un contacto deficiente que debe corregirse.

Una toma que calienta bajo carga es un riesgo de incendio: el contacto se ha aflojado o los bornes están oxidados. La toma se sustituye, no se repara. La intervención se hace con el circuito cortado y la ausencia de tensión verificada.

Los chispazos al insertar la ficha, los ruidos o las vibraciones son otros signos de un mecanismo desgastado. Un mecanismo moderno con obturadores y bornes robustos se instala en lugar del antiguo, respetando los colores y la sección de los conductores.

La elección del material y del mecanismo

La elección de un mecanismo se hace según el uso y la estética, pero la seguridad prime: bornes robustos, obturadores integrados, fijación sólida en la caja. Las marcas presentes en España (Simon, Legrand, Schneider, Niessen) ofrecen gamas completas con placas intercambiables.

Para el exterior, se elige una toma estanca con tapa de resorte (IP44 o IP54) y un mecanismo resistente a los rayos UV. La toma se instala en una caja estanca y se protege con un diferencial de 30 mA.

Para las habitaciones de los niños, los obturadores son indispensables: impiden la introducción de objetos en los orificios. Los mecanismos modernos los integran de serie, pero hay que verificarlo antes de la compra.

1 Hilo de tierra verde-amarillo Hilo de tierra verde-amarillo 2 Alma de cobre dañada Alma de cobre dañada

Conductores de la toma desmontada

Inspeccionar los conductores antes de volver a conectar: un alma dañada calienta bajo carga.

1. 1 Hilo de tierra verde-amarillo
2. 2 Alma de cobre dañada

Elegir un adaptador o una toma

Para un viajero, el adaptador correcto depende del país de origen de los aparatos. Para un aparato europeo, la clavija tipo C o F funciona en España sin adaptador. Para un aparato estadounidense, se necesita un adaptador de tipo A/B a tipo F y un transformador si el aparato no acepta 230 V.

Para una instalación, la elección de una toma se hace según el uso: una toma estándar tipo F para el uso general, una toma con obturadores para las habitaciones de los niños, una toma estanca IP44 o IP54 para el exterior, una toma especializada (carga USB, red) para los usos específicos.

La calidad del mecanismo cuenta: un mecanismo de una marca conocida, con bornes robustos y una fijación sólida, dura décadas. Los mecanismos de gama baja se deforman, los bornes se aflojan y las patillas de tierra pierden el contacto con el tiempo.

Por último, la potencia: una toma tipo F de 16 A conviene para la mayoría de los usos, pero un horno, una placa de inducción o una lavadora se conectan en circuitos dedicados con la sección de cable y la protección adecuadas (2,5 mm² y 20 A en general para las tomas de la cocina).

La multiplicación de tomas: las reglas a respetar

Una regla que se olvida a menudo: el número de tomas por circuito está limitado. El circuito de tomas de uso general alimenta como máximo 20 tomas o 2 000 VA de potencia acumulada, según la ITC-BT-25. Las tomas de la cocina y del cuarto de baño se reparten en circuitos dedicados.

La multiplicación de tomas mediante regletas no aumenta la potencia disponible: una regleta conectada a una toma de un circuito saturado hace saltar el automático. La solución correcta es añadir un circuito o repartir los aparatos.

Cada circuito de tomas se protege con un automático de 16 o 20 A según la sección y el número de tomas, y con un diferencial de 30 mA. La organización del cuadro se diseña en el proyecto de la instalación.
