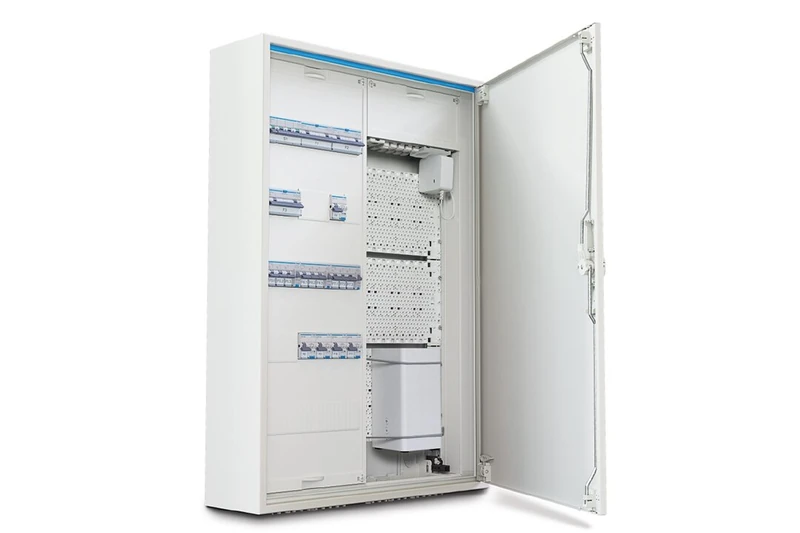

Disjoncteur différentiel qui saute en Suisse (NIBT)

Un disjoncteur différentiel qui saute, c’est le tableau électrique qui réagit à une fuite de courant. En Suisse, ce déclenchement s’inscrit dans un cadre précis : la NIBT, la Norme sur les Installations à Basse Tension (référence SN 411000), et l’OIBT, l’Ordonnance sur les installations électriques à basse tension (RS 734.27). Comprendre pourquoi le différentiel saute, c’est comprendre ce qu’il mesure : la différence entre le courant qui entre et celui qui sort du circuit. Dès qu’une partie du courant s’échappe vers la terre, l’appareil coupe.

Le déclenchement d’un dispositif différentiel n’est jamais fortuit : le relais ouvre instantanément le circuit dès qu’une fuite à la terre dépasse le seuil normatif de 30 mA, écartant tout danger d’électrisation. Trouver l’origine de la coupure impose d’opérer avec méthode : isoler les disjoncteurs divisionnaires en aval, débrancher les récepteurs à risque, contrôler l’humidité dans les gaines et mesurer la résistance d’isolement selon les exigences de la norme NIBT (SN 411000) et de l’OIBT avant toute remise sous tension.

Ce que le disjoncteur différentiel mesure réellement

Un interrupteur différentiel compare en permanence les courants qui entrent et qui sortent entre la phase et le neutre. Dans une installation saine, tout ce qui part par la phase revient par le neutre : la somme des courants est nulle. S’il détecte une différence, c’est qu’une partie du courant prend un autre chemin, généralement vers la terre à travers un défaut d’isolement, une isolation dégradée ou une personne. Dès qu’il détecte une fuite de courant vers la terre, il coupe pour protéger les personnes contre les risques d’électrocution.

Quand la fuite atteint environ 30 mA, le différentiel coupe l’alimentation. C’est la sensibilité standard pour la protection des personnes : la protection différentielle est calibrée à 30 mA selon la réglementation. Un courant plus élevé traversant le corps peut provoquer une fibrillation ventriculaire, et le dispositif réagit en quelques millisecondes, bien avant qu’une personne ne subisse les effets d’un courant dangereux.

Il faut distinguer deux appareils que l’on confond souvent. L’interrupteur différentiel coupe en détectant une fuite de courant, tandis que le disjoncteur divisionnaire protège le circuit contre les surcharges et les courts-circuits. Quand le différentiel saute, ce n’est pas une surcharge qui est en cause : c’est une fuite. Le disjoncteur différentiel, lui, combine les deux fonctions, mais le raisonnement de diagnostic reste le même : un déclenchement de la fonction différentielle oriente vers une fuite, pas vers une surintensité.

Un réarmement qui ne tient pas en position haute signifie que le défaut persiste. Pousser le levier vers le bas (position OFF) puis le remonter (position ON) est la bonne séquence de réarmement. Ne jamais forcer le réarmement ni bloquer le levier : un différentiel qui saute en boucle est un signal d’alerte, pas une nuisance. C’est la première chose que j’explique quand on me décrit un tableau qui refuse de tenir.

Le cadre réglementaire suisse : la NIBT et l’OIBT

La NIBT, référence SN 411000, régit les installations électriques en Suisse jusqu’à 1000 V en courant alternatif, respectivement 1500 V en courant continu, et vise à assurer la protection des personnes, des animaux et des biens. Elle repose sur l’ordonnance sur les installations électriques à basse tension, l’OIBT, ainsi que sur les normes internationales IEC et CENELEC. Quand je raisonne sur un tableau en Suisse, c’est ce référentiel qui fixe les règles techniques reconnues.

L’OIBT, dont la référence est RS 734.27, règle les conditions applicables aux interventions sur des installations électriques à basse tension et le contrôle de ces installations. Elle s’applique aux installations exploitées sous une tension n’excédant pas 1000 V en courant alternatif ou 1500 V en courant continu (art. 1 OIBT). Concrètement, presque tout le logement suisse entre dans ce périmètre.

L’OIBT exige que les installations électriques soient établies, modifiées, entretenues et contrôlées selon les règles techniques reconnues, sans mettre en danger les personnes, les choses ni les animaux. Le propriétaire veille à ce que l’installation réponde en tout temps à ces exigences, doit présenter un rapport de sécurité sur demande et faire réparer les défauts sans retard (art. 3 et 5 OIBT). Ce dernier point est important dans le contexte d’un différentiel qui saute : un défaut connu que l’on laisse en place est une violation de l’obligation de faire réparer sans retard, et c’est aussi un risque direct pour les occupants.

Ce cadre n’est pas décoratif. Quand un différentiel saute, la question n’est pas seulement de le réarmer, mais de savoir si l’installation répond aux exigences de l’OIBT. C’est ce qui distingue un dépannage bricolé d’un diagnostic mené selon les règles : la cause doit être trouvée et éliminée, pas masquée.

La protection 30 mA imposée par la NIBT

La protection différentielle standard est calibrée à 30 mA selon la réglementation. La NIBT 4.1.5.3 impose la protection différentielle 30 mA sur tous les circuits prises et sur l’éclairage des locaux humides : salle de bains, buanderie, terrasse couverte, cave avec point d’eau. C’est une généralisation plus large qu’on ne le croit souvent : ce ne sont pas seulement les pièces d’eau qui sont concernées, mais bien tous les circuits de prises de l’habitation.

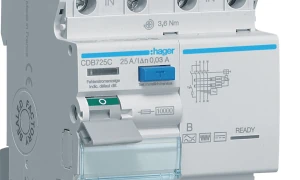

Le choix du type de différentiel n’est pas libre. Le différentiel doit être de type A au minimum, de type F pour les machines à induction et les variateurs résidentiels, et de type B pour les bornes de recharge de véhicules électriques qui peuvent injecter des courants de fuite continus. Un variateur résidentiel ou une borne de recharge produisent des formes de courant de fuite que le type A ne détecte pas correctement : c’est pour cela que la NIBT distingue les types selon l’usage du circuit.

Quand un différentiel saute, le type de l’appareil fait partie des informations que je regarde en premier sur le marquage. Un type inadapté au circuit peut déclencher à tort, ou au contraire ne pas détecter une fuite qu’il devrait couper. Les deux situations sont des anomalies de l’installation.

Les causes fréquentes de déclenchement

Les causes se rangent dans quelques familles que je parcours dans le même ordre lors d’un diagnostic : les appareils branchés, l’humidité, les câbles et le tableau lui-même. La plupart des déclenchements viennent des appareils ; une minorité vient de l’installation fixe ; le différentiel lui-même est rarement coupable, mais il faut l’envisager en dernier.

Un appareil électrique défectueux

C’est la cause la plus courante. Un appareil dont l’isolation est dégradée laisse passer une partie du courant vers la terre. Le défaut n’est pas toujours immédiatement apparent : l’appareil fonctionne, il chauffe, il tourne, mais il fuit. Lave-linge, lave-vaisselle, chauffe-eau, four : les appareils qui chauffent ou qui contiennent de l’eau développent plus facilement des défauts d’isolement. Le test est simple : débrancher les appareils du circuit concerné et voir si le différentiel tient.

Une conjonction de deux appareils défectueux

Un cas classique de dépannage : chacun des deux appareils présente une petite fuite de courant, sous le seuil de déclenchement, mais l’addition des deux fuites dépasse le seuil du différentiel (effet de cumul). Le diagnostic demande de la méthode, car aucun appareil pris isolément ne fait sauter la protection : il faut isoler méthodiquement les départs pour repérer les appareils dont les fuites se cumulent.

L’humidité infiltrée dans les gaines

Une prise extérieure, un éclairage de jardin, une gaine qui reçoit des infiltrations d’eau : l’humidité crée un chemin conducteur vers la terre. Le déclenchement survient souvent après la pluie ou quand le temps devient humide. C’est un signal à prendre au sérieux, car l’eau et l’électricité ne se mélangent jamais. L’humidité infiltrée dans les gaines contenant les conducteurs est une cause classique de fuite dans l’installation elle-même, indépendante des appareils branchés.

Un câblage défectueux ou vétuste

Les gaines endommagées, les connexions desserrées dans le tableau électrique, l’isolation dégradée des conducteurs : tout cela peut créer une fuite. Dans les installations anciennes, le vieillissement des conducteurs et des connexions est une cause fréquente de défaut d’isolement permanent. Un câblage défectueux ou vétuste se repère rarement à l’œil nu : c’est la mesure d’isolement qui le révèle.

Le différentiel lui-même

L’usure et le vieillissement peuvent rendre un différentiel défaillant. Mais ce n’est pas la première hypothèse : un différentiel qui saute accuse d’abord un défaut ailleurs dans l’installation. Ce n’est qu’après avoir éliminé les autres causes, appareils, humidité et câblage, que l’on suspecte le dispositif de protection lui-même. Un différentiel usé peut déclencher à tort, ou au contraire ne plus déclencher du tout quand il le faudrait : les deux comportements sont dangereux.

Lire les marquages d’un interrupteur différentiel

Avant de manipuler quoi que ce soit, je regarde le tableau. Les marquages imprimés sur le différentiel donnent les premières informations : la sensibilité, le type, le calibre. La photo ci-dessous montre un interrupteur différentiel de type F avec une sensibilité de 30 mA, le genre de module que l’on rencontre dans les tableaux récents.

1 Marquage 30 mA Marquage 30 mA 2 Bouton test Bouton test 3 Levier du différentiel Levier du différentiel

Interrupteur différentiel

Le différentiel compare les courants qui partent et reviennent : il coupe en cas de fuite vers la terre, même sans surcharge.

1. 1 Marquage 30 mA
2. 2 Bouton test
3. 3 Levier du différentiel

Le marquage 30 mA indique la sensibilité de déclenchement pour la protection des personnes : c’est le seuil que le différentiel détecte comme fuite vers la terre. Le bouton test permet de vérifier le mécanisme en simulant une fuite. Le levier du différentiel est l’élément que l’on manœuvre pour réarmer : pousser vers le bas (position OFF), puis remonter (position ON). Ces trois repères suffisent souvent à comprendre pourquoi un tableau a coupé.

La procédure de diagnostic pas à pas

Quand on me décrit un différentiel qui saute, je commence toujours par la même procédure, celle que je détaille dans le guide en haut de l’article. Elle se déroule dans un ordre précis, et chaque étape a une raison d’être.

La première étape est de couper le courant au tableau et de vérifier l’absence de tension avec un testeur conforme avant toute manipulation. On n’ouvre pas un tableau sous tension : la vérification d’absence de tension est la base du travail en sécurité. Ensuite, on identifie le circuit coupable : abaisser les disjoncteurs divisionnaires placés après l’interrupteur différentiel, puis les remonter un par un. Si le différentiel saute lors de la remontée d’un disjoncteur, le circuit coupable est trouvé.

Une fois le circuit identifié, on débranche les appareils de ce circuit et on les teste un par un en les rebranchant. L’appareil qui fait sauter le différentiel est repéré : il ne faut plus l’utiliser et le faire réparer ou remplacer. Si aucun appareil ne fait sauter le différentiel, le défaut est dans le circuit lui-même : câblage, gaine, prise ou point lumineux.

1 Levier abaissé Levier abaissé 2 Levier relevé Levier relevé

Leviers du tableau

La position des leviers au moment du constat complète la chronologie transmise à l’électricien.

1. 1 Levier abaissé
2. 2 Levier relevé

La position des leviers au moment du constat complète la chronologie : quels circuits étaient sous tension quand le différentiel a sauté, quels appareils fonctionnaient, quels disjoncteurs étaient déjà abaissés. Ces informations orientent le diagnostic avant même d’ouvrir le tableau. Un levier relevé sur un circuit dont personne ne se servait change la lecture du problème.

Le bon réarmement et le bouton test

Le réarmement correct se fait en deux temps : pousser d’abord le levier vers le bas (position OFF), puis le remonter (position ON). Sur les différentiels, un bouton rouge ou orange peut être sorti ; il faut alors le réenfoncer avant de remonter le levier. Si le dispositif ne tient pas en position haute, le défaut persiste : ne pas réarmer en boucle et ne jamais bloquer le levier en position ON. C’est une cause majeure d’incendie électrique, et je le répète chaque fois que l’on me décrit un tableau maintenu en position haute par un élastique ou une cale.

Le contrôle d’un interrupteur différentiel résiduel est obligatoire pour garantir la sécurité. Le bouton test simule une fuite de courant et doit faire couper l’appareil : c’est le moyen le plus simple de vérifier que le mécanisme fonctionne encore. Lors du contrôle périodique, les déclenchements corrects du différentiel sont consignés dans le procès-verbal de contrôle.

1 Bouton « Test régulier » Bouton « Test régulier » 2 Marquage 63A / 30 mA Marquage 63A / 30 mA

Interrupteur différentiel

Module large protégeant une rangée entière, muni d’un bouton de test.

1. 1 Bouton « Test régulier »
2. 2 Marquage 63A / 30 mA

Un module large comme celui-ci protège une rangée entière de circuits : c’est la raison pour laquelle son déclenchement coupe plusieurs pièces à la fois. Le bouton de test régulier est le repère qui permet à chacun de vérifier le mécanisme sans ouvrir le tableau, et le marquage du calibre et de la sensibilité confirme à quoi sert l’appareil.

Ne jamais contourner le dispositif

« Sous aucun prétexte, les fusibles ne doivent être pontés. » Les interrupteurs différentiels, les disjoncteurs et les fusibles ont chacun un rôle de sécurité. La cause doit être trouvée et éliminée avant de remettre le circuit sous tension. C’est le principe qui gouverne toute la procédure de diagnostic : on ne remplace pas un déclenchement gênant par un contournement.

Contourner le différentiel, c’est supprimer la protection des personnes du circuit. Un défaut d’isolement qui ne déclenche plus rien devient un danger invisible : la fuite continue, le châssis d’un appareil peut se retrouver sous tension sans que rien ne coupe. La prochaine personne qui touche l’appareil prend alors le courant à la place du différentiel. Ce n’est pas un scénario théorique, c’est exactement le risque que le dispositif existe pour éviter.

Le contrôle périodique de l’installation

En Suisse, la périodicité du contrôle est réglée par l’annexe de l’OIBT. Pour les habitations, la période de contrôle est de 20 ans ; en tertiaire, elle est de 10 ou 5 ans. Six mois au moins avant l’expiration de la période, l’exploitant du réseau invite par écrit le propriétaire à présenter un rapport de sécurité (art. 36 OIBT). C’est ce mécanisme qui fait remonter les installations anciennes dans le circuit du contrôle.

Le contrôle périodique détecte les défauts d’isolement, les protections inadaptées et les installations non conformes. C’est aussi l’occasion de vérifier que chaque interrupteur différentiel déclenche correctement et que les types correspondent aux circuits. Une installation dont le différentiel saute régulièrement a tout intérêt à passer ce contrôle avant la fin de la période, plutôt que d’attendre que le problème s’aggrave.

Le rapport de sécurité et le contrôle du différentiel

Le rapport de sécurité est établi selon l’art. 37 OIBT. Son contenu technique est fixé par l’ordonnance du DETEC sur les installations électriques à basse tension (RS 734.272.3), art. 13 (Rapport de sécurité) et 14 (Protocole de mesure et de contrôle). Pour la protection des personnes, le courant de court-circuit Ik (L-PE) ou alternativement la conductivité R du conducteur de protection doit être indiqué.

Les déclenchements corrects du différentiel sont consignés dans le procès-verbal de contrôle : le contrôleur vérifie que l’appareil coupe bien à la sensibilité annoncée, et cette vérification est tracée. L’ESTI, l’Inspection fédérale des installations à courant fort, est l’autorité de surveillance en la matière, et ses pages consacrées aux contrôles périodiques et aux rapports de sécurité détaillent ces exigences. Quand un propriétaire me demande ce que prouve un rapport de sécurité, je réponds que c’est la preuve que l’installation a été contrôlée selon les règles, et que les protections, dont les différentiels, fonctionnent.

Quand faire appel à un électricien

Un différentiel qui saute sans rien de branché indique généralement un défaut d’isolement permanent dans l’installation électrique ou un dysfonctionnement du dispositif de protection lui-même. De même, un différentiel qui se déclenche à chaque réarmement, même avec tous les disjoncteurs divisionnaires abaissés, indique une anomalie dans l’installation et impose de faire appel à un professionnel.

Le diagnostic demande alors des mesures d’isolement que seul un professionnel peut interpréter correctement : localiser le défaut dans les gaines, les connexions ou les conducteurs n’est pas une manipulation de bricolage. Le propriétaire a par ailleurs l’obligation, selon l’OIBT, de faire réparer les défauts sans retard : laisser un défaut d’isolement connu en service, c’est à la fois un risque et un manquement à cette obligation.

Je le répète volontiers : le différentiel n’est pas l’ennemi. C’est le garde du corps de l’installation. Quand il saute, il faut l’écouter, trouver la fuite, et ne réarmer qu’une fois la cause éliminée. En Suisse, la NIBT et l’OIBT donnent le cadre : la protection 30 mA généralisée sur les circuits prises, le choix du type adapté aux appareils, le contrôle périodique des habitations tous les 20 ans et le rapport de sécurité établi selon l’art. 37 OIBT. Autant de repères qui transforment un déclenchement répété en diagnostic méthodique.
