Prise électrique Suisse type J norme

Quand on cherche une prise électrique en Suisse, on tombe sur un modèle qui ne ressemble à aucun de ceux des pays voisins : la prise de type J. Elle équipe les logements suisses, on la retrouve derrière les meubles, au-dessus des plans de travail, dans les chambres, dans les cuisines et dans les bureaux. Sa forme en triangle, avec ses trois broches cylindriques, la rend immédiatement identifiable, et c’est elle que l’on branche tous les jours sur un réseau en 230 V à 50 Hz.

Le standard domestique en Suisse est la prise de type J (norme SN 441011), calibrée pour 10 A (type 13) ou 16 A (type 23) sous 230 V / 50 Hz, avec trois alvéoles disposées en triangle aplati intégrant la terre centrale. Les broches actives sont pourvues d’un manchon isolant partiel pour prévenir tout contact accidentel lors de l’insertion, et le socle accepte sans forcer les fiches plates bipolaires de type C.

Dans cet article, je détaille ce qui définit une prise de type J, les dimensions précises de ses broches, la norme SN 441011 qui l’encadre, la tension du réseau suisse, la compatibilité avec la fiche de type C, la protection IP55 pour l’extérieur, les repères de repérage des conducteurs et les règles d’installation fixées par la NIBT et l’OIBT. Toutes les données proviennent des sources suisses de référence, à commencer par l’ESTI et la législation fédérale.

Qu’est-ce qu’une prise de type J ?

Une prise de type J se reconnaît à ses trois broches cylindriques disposées en triangle : deux broches pour la phase et le neutre, et une troisième pour la terre. Le type J possède trois broches cylindriques, calibré pour 10 ampères maximum. Les broches font 19 mm de longueur et 4 mm de diamètre. Les broches de neutre et de phase sont distantes de 19 mm d’entraxe, et elles sont isolées à la base sur 10 mm pour éviter tout contact quand la fiche est branchée.

Cette disposition en triangle n’est pas un hasard. Elle empêche d’introduire une fiche dans le mauvais sens, et elle place le contact de terre dans une position propre au système suisse. Les broches de phase et de neutre, isolées à la base, protègent contre le contact accidentel avec les parties sous tension au moment du branchement : même si un doigt effleure la base de la broche, l’isolation de 10 mm fait obstacle.

La prise de type J n’est utilisée qu’en Suisse et au Liechtenstein. C’est une particularité que l’on mesure quand on compare avec les pays voisins : chaque système de prise a sa zone d’usage, et le type J est l’un des plus restreints géographiquement. Pour un électricien, cela veut dire que tout le matériel se commande auprès de fournisseurs du marché suisse, et que les appareils importés demandent une vérification de leur fiche avant le premier branchement.

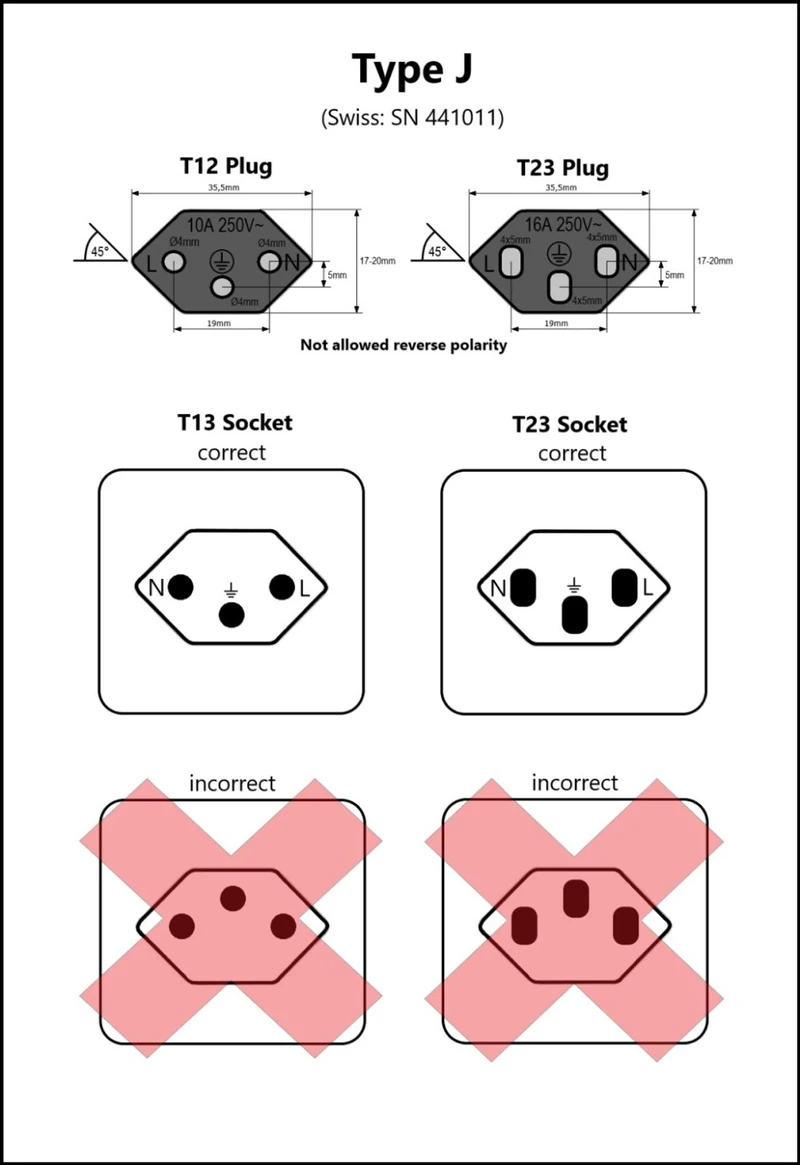

Ce tableau résume les dimensions qui définissent le type J. Pour un électricien, ces chiffres ne sont pas une curiosité : ils déterminent le matériel que l’on commande, les appareils que l’on peut brancher et les adaptateurs que l’on conseille à un client qui revient de l’étranger avec un appareil équipé d’une autre fiche.

La norme SN 441011, ex-SEV 1011

La norme suisse SN 441011 définit les exigences imposées aux prises de courant pour usages domestiques et analogues, adaptateurs multiples et intermédiaires, cordons-prolongateurs et adaptateurs de voyage. C’est le texte de référence pour tout ce qui se branche sur le réseau suisse, et c’est lui qui fixe les caractéristiques de la prise de type J dans ses différentes déclinaisons.

La SN 441011 a longtemps été connue sous le nom de SN SEV 1011. Le changement de référence correspond au retrait de l’ancienne désignation, effectif le 28 février 2022. Depuis cette date, c’est la dénomination SN 441011 qui fait foi, même si l’on croise encore l’ancienne appellation sur du matériel ou dans des documents plus anciens. Quand je lis une documentation technique suisse, je vérifie toujours quelle référence est utilisée.

Cette norme ne se limite pas à la prise murale. Elle couvre aussi les adaptateurs multiples et intermédiaires, les cordons-prolongateurs et les adaptateurs de voyage : tous ces accessoires doivent satisfaire les mêmes exigences que les socles et les fiches. C’est ce périmètre large qui garantit qu’une fiche achetée à Genève se branche correctement dans une prise installée à Zurich, et qu’un adaptateur de voyage vendu en Suisse répond aux exigences du système.

Le rôle de l’ESTI, l’Inspection fédérale des installations à courant fort, est central dans ce dispositif. C’est elle qui présente le système de raccordement domestique suisse selon la SN 441011, et c’est vers ses pages que je me tourne quand je veux vérifier un point de la norme. L’ESTI est l’autorité de référence pour les matériels électriques en Suisse, et ses publications font foi pour l’installation et le contrôle des prises.

Le réseau suisse : 230 V et 50 Hz

En Suisse, les prises domestiques standard sont les prises de type J, alimentées en 230 V à une fréquence de 50 Hz. Ces deux valeurs définissent l’alimentation de tous les appareils domestiques du pays. Un appareil acheté en Suisse est prévu pour du 230 V à 50 Hz, et la prise de type J est le point de raccordement standard du logement.

Cette donnée est importante quand on choisit un appareil ou un adaptateur. Un appareil conçu pour une autre tension peut être endommagé dès la première utilisation, et un adaptateur qui change la forme de la fiche ne change pas la tension. Le type de prise et la tension sont deux choses distinctes, et les deux doivent correspondre pour brancher un appareil en sécurité. C’est une des premières vérifications que je fais quand on me demande si un appareil importé peut se brancher sur une prise suisse.

La fréquence de 50 Hz est celle du réseau européen, ce qui simplifie l’utilisation des appareils qui acceptent une plage de tension large. Mais la règle reste la même pour tous : on vérifie la tension avant de brancher, jamais après.

La fiche de type C, compatible avec le type J

La fiche mâle de type C se branche indifféremment sur les prises femelles de type J. C’est une compatibilité précieuse : beaucoup d’appareils légers, comme les chargeurs de téléphone ou les petits appareils électroniques, sont équipés d’une fiche de type C, et ils se branchent directement sur une prise suisse sans adaptateur.

Cette compatibilité s’explique par la géométrie. La fiche de type C porte deux broches cylindriques de 4 mm de diamètre, ce qui correspond aux alvéoles de la prise de type J, calibrée pour des broches de 4 mm. La disposition des deux broches de phase et de neutre du type J reprend l’entraxe de 19 mm de la fiche de type C : les deux broches s’insèrent sans forcer, et le contact de terre de la prise de type J n’est pas utilisé.

En revanche, la réciproque n’est pas vraie, et c’est un point que j’explique souvent. Une fiche de type J, avec ses trois broches, ne se branche pas sur une prise de type C : le socle de type C n’a pas d’alvéole pour la broche de terre. La compatibilité est à sens unique, de la fiche de type C vers la prise de type J.

Pourquoi pas de compatibilité avec le type N ?

La question revient souvent, car le type N, lui aussi, présente trois broches en triangle, utilisée au Brésil et en Afrique du Sud. Mais la compatibilité avec le type J est impossible, pour une raison géométrique précise : la position de la broche de terre.

La broche de terre du type N se situe à 3 mm du milieu de l’axe des broches de phase et de neutre, alors que celle du type J se situe à 5 mm. Cette différence de 2 mm dans la position du contact de terre suffit à rendre les deux systèmes incompatibles : une fiche de type N ne s’aligne pas sur les alvéoles d’une prise de type J, et une fiche de type J ne s’aligne pas sur celles d’une prise de type N.

Le même raisonnement vaut pour les types H, K et O : il n’y a pas de compatibilité avec le type J. Chacun de ces systèmes possède une géométrie propre, et la broche de terre occupe une position qui lui est spécifique. Quand un client me montre un appareil importé avec une fiche exotique, je commence par mesurer la position de la broche de terre : c’est le premier critère qui décide de la compatibilité avec une prise suisse.

Les prises IP55 pour l’extérieur

Le système suisse est complété par des fiches et socles de prises avec un degré de protection IP55, protégé contre la poussière (IP5X) et contre les jets d’eau (IPX5). Cette protection renforcée répond à des usages précis : les appareils principalement utilisés dans des endroits nécessitant une protection IP accrue, au-delà de IP21, doivent être équipés d’une fiche IP55.

Les exemples donnés par l’ESTI sont concrets : les chantiers, les exploitations agricoles et horticoles, et l’usage extérieur. Il en va de même pour la prise IP55 installée en permanence sur le mur extérieur de la maison ou sur le tableau de distribution du chantier. Une prise posée dehors ne se choisit pas comme une prise posée dans un salon : l’eau, la poussière et les projections imposent un matériel conçu pour ces conditions.

Le chiffre IP55 se décompose en deux indices : le premier, 5, indique une protection contre la poussière (IP5X), le second, 5, indique une protection contre les jets d’eau (IPX5). Quand je conseille du matériel pour un usage extérieur, je vérifie que la fiche et le socle portent tous les deux ce degré de protection, car la protection ne vaut que si l’ensemble du système de raccordement est au même niveau.

Le repérage des conducteurs en Suisse

Le repérage des conducteurs en Suisse suit la norme internationale : bleu pour le neutre, marron ou noir pour la phase, vert et jaune pour la terre. Ces trois repères se retrouvent dans les câbles souples comme dans les conducteurs de l’installation fixe, et ils sont la base du raccordement d’une prise.

Pour un électricien, le repérage est la première chose que l’on vérifie avant de brancher un mécanisme. Le conducteur de protection, vert et jaune, se raccorde au contact de terre du socle de type J. Le neutre, bleu, et la phase, marron ou noir, se raccordent aux deux alvéoles restantes. Une inversion de phase et de neutre n’empêche pas un appareil de fonctionner, mais elle est contraire aux règles et peut poser problème sur certains circuits : on respecte donc toujours le repérage.

1 Fiche enfichée Fiche enfichée

Prise affleurante en fonctionnement

Observer le comportement réel de la prise une fois la fiche insérée.

Une fiche correctement enfichée tient dans le socle sans jeu et sans chauffer. C’est le premier signe d’un raccordement réussi : la fiche entre franchement, les broches sont maintenues par les contacts du socle, et l’appareil fonctionne sans échauffement anormal. Quand je remets une prise sous tension après intervention, je vérifie toujours ce comportement avant de remonter la plaque de finition.

L’encastrement des prises suisses

Les prises suisses sont encastrées dans des boîtes conformes aux normes suisses. Le montage se fait hors tension, après coupure au disjoncteur. C’est une règle qui ne souffre aucune exception, et c’est la première étape de toute intervention sur une prise, qu’il s’agisse d’une installation neuve ou du remplacement d’un socle existant.

Les boîtes d’encastrement suisses ont leurs propres dimensions, et le matériel vendu sur le marché suisse est conçu pour elles. On ne pose pas une prise de type J dans une boîte prévue pour un autre système : le mécanisme doit s’insérer correctement dans la boîte, avec de la place pour les conducteurs et pour le serrage des bornes. C’est un point que je vérifie quand je prépare une intervention.

1 Fil de terre jaune/vert Fil de terre jaune/vert 2 Âme de cuivre endommagée Âme de cuivre endommagée

Conducteurs de la prise démontée

Inspecter les conducteurs avant de rebrancher : une âme abîmée chauffe en charge.

1. 1 Fil de terre jaune/vert
2. 2 Âme de cuivre endommagée

Avant de rebrancher une prise, j’inspecte les conducteurs : une âme de cuivre abîmée, un fil dénudé trop long ou trop court, un brin qui dépasse d’une borne, tout cela chauffe en charge et finit par créer un défaut. Le fil de terre jaune et vert se raccorde au contact prévu, et les conducteurs se contrôlent au serrage des bornes. Une installation sans terre effective n’est pas une installation conforme, même si chaque socle affiche sa broche de terre.

Les règles d’installation : la NIBT et l’OIBT

L’installation électrique doit être réalisée selon les règles techniques reconnues, la NIBT et l’OIBT, par un installateur autorisé. C’est le cadre réglementaire suisse, et toute intervention sur l’installation doit commencer par la coupure de courant. L’OIBT, dont l’article 3 fixe cette exigence, est l’ordonnance sur les installations électriques à basse tension, publiée par la Confédération.

La NIBT, la norme sur les installations à basse tension, référence SN 411000, est publiée par Electrosuisse. Elle fixe les règles techniques reconnues pour la réalisation des installations électriques suisses. L’OIBT, elle, a force de loi : elle oblige le propriétaire à faire établir, modifier et entretenir son installation selon ces règles, et à faire contrôler les installations par des organes agréés.

Quand je raisonne sur une prise en Suisse, c’est ce référentiel qui fixe les règles. La NIBT détaille les exigences techniques, l’OIBT donne le cadre légal, et l’installateur autorisé est celui qui a les qualifications pour intervenir. Ce n’est pas une formalité : une installation réalisée hors de ce cadre peut être dangereuse, et elle expose le propriétaire à des obligations de remise en conformité.

Le raisonnement d’installation d’un électricien

Cet article est principalement normatif, mais je veux donner ici le raisonnement d’installation qu’un électricien applique, sans prétendre remplacer le geste du professionnel ni décrire une intervention que j’aurais réalisée sur place. La procédure complète est détaillée dans le guide en haut de l’article ; je reprends ici les points qui méritent d’être soulignés.

La première étape, toujours, c’est la coupure du courant au tableau et la vérification de l’absence de tension avec un testeur conforme. On n’intervient jamais sur une prise sans avoir vérifié que le circuit est hors tension. Ensuite, on dépose l’ancien mécanisme, on repère les conducteurs, on raccorde le nouveau socle en respectant les repères, et on contrôle le serrage des bornes avant de remonter le mécanisme et la plaque de finition.

1 Bornes à vis entrées des fils Bornes à vis entrées des fils 2 Brins dépassants, fil mal fixé Brins dépassants, fil mal fixé

Bornes à vis de la prise

Le raccordement se contrôle au serrage des bornes : un contact raté chauffe en silence derrière le placo.

1. 1 Bornes à vis entrées des fils
2. 2 Brins dépassants, fil mal fixé

Le raccordement se joue au serrage des bornes. Un contact raté chauffe en silence derrière le placo : c’est un défaut qui ne se voit pas et qui peut provoquer un incendie à long terme. Je vérifie toujours qu’aucun brin de cuivre ne dépasse de la borne et que le conducteur est bien maintenu. Une fois la prise remontée, on réenclenche le disjoncteur et on teste le socle avec un appareil.

En cas de doute sur la conformité d’une installation, la bonne démarche reste le contrôle par un installateur autorisé. Les repères que je donne ne remplacent pas une vérification selon les règles techniques reconnues, qui reste le seul juge de la conformité d’une installation.

L’image de la prise de type J

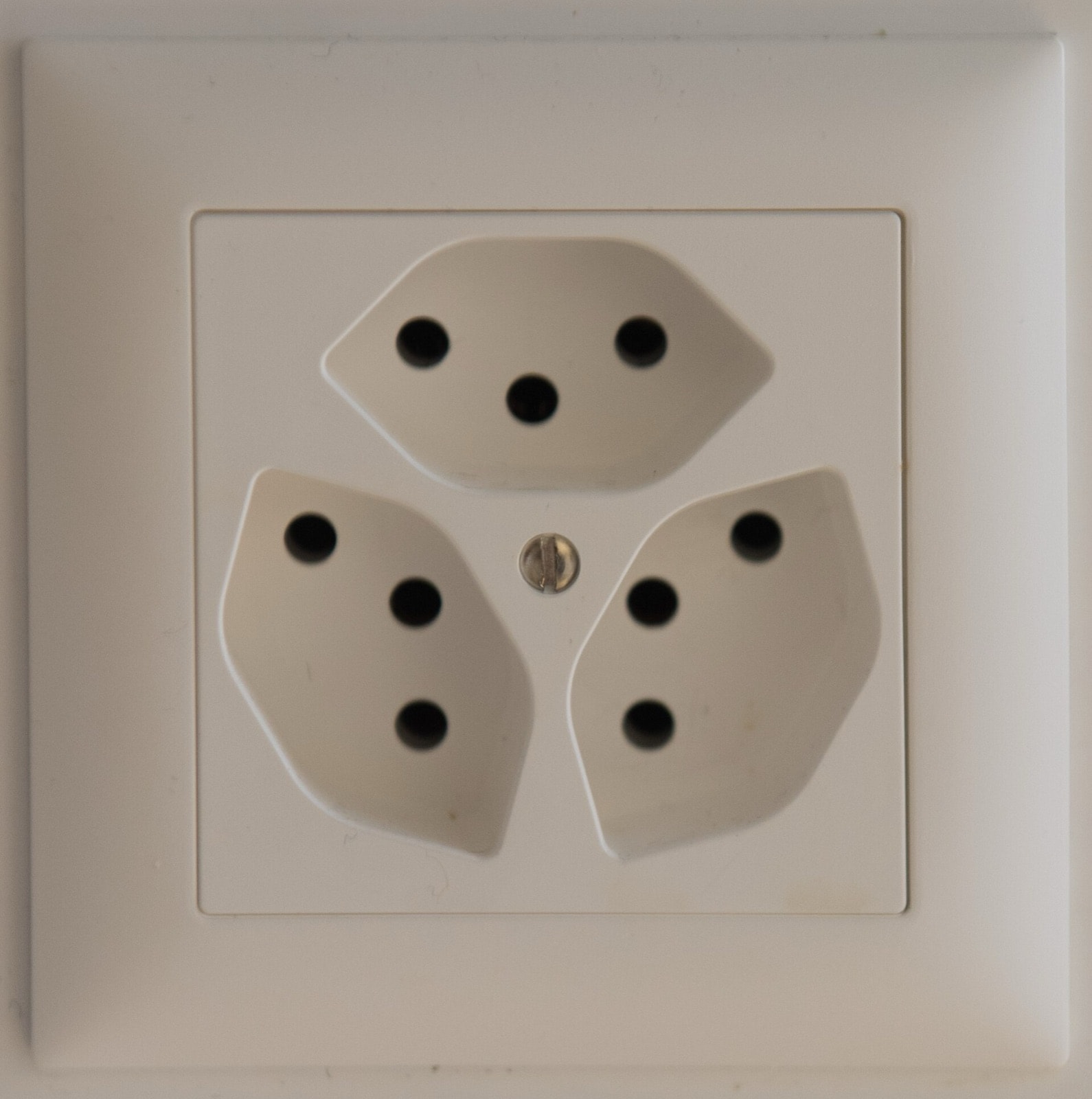

La photo ci-dessus montre le socle mural de type J tel qu’on le voit en Suisse : trois alvéoles disposées en triangle, deux pour la phase et le neutre, une pour la terre. C’est cette disposition qui rend le type J immédiatement reconnaissable, et c’est elle qui détermine la compatibilité avec les fiches de type C.

Choisir la bonne prise pour son usage

Le choix d’une prise de type J se résume à quelques questions simples : où la prise sera-t-elle installée, quels appareils y seront branchés, et quelles conditions d’usage s’appliquent ? Pour l’intérieur d’un logement, une prise de type J standard suffit dans la grande majorité des cas. Pour un usage extérieur, sur le mur de la maison ou sur un tableau de chantier, il faut un matériel au degré de protection IP55.

Le calibre de 10 A de la prise de type J est un point à garder en tête. Un appareil qui consomme plus de 10 ampères en continu ne se branche pas sur une prise standard : il appelle un circuit dédié, avec sa propre protection. C’est le cas de certains appareils de cuisson, de chauffage ou de machines d’atelier, qui doivent être raccordés selon les règles techniques reconnues, pas branchés sur un socle mural ordinaire.

Pour les appareils importés, la vérification est toujours la même : on regarde la fiche, on regarde la tension, et on regarde la consommation. Une fiche de type C se branche, une fiche d’un autre type ne se branche pas, la tension doit correspondre au réseau suisse, et la consommation doit rester dans le calibre de la prise.

Ce qu’il faut retenir

La prise de type J est le standard suisse, défini par la norme SN 441011 et utilisé uniquement en Suisse et au Liechtenstein. Elle se caractérise par trois broches cylindriques en triangle, calibrées pour 10 ampères, avec des broches de 19 mm de longueur et 4 mm de diamètre, et une isolation à la base de 10 mm. Le réseau suisse fournit 230 V à 50 Hz, et la fiche de type C se branche indifféremment sur les prises femelles de type J.

Pour l’extérieur, le système suisse comprend des fiches et socles IP55, protégés contre la poussière et les jets d’eau, pour les chantiers, les exploitations agricoles et horticoles, l’usage extérieur et les prises murales permanentes. L’installation, elle, suit toujours les règles techniques reconnues : coupure au tableau, vérification de l’absence de tension, raccordement par un installateur autorisé, le tout dans le cadre de la NIBT et de l’OIBT.

Le point le plus important à retenir, c’est que la prise suisse ne ressemble à aucune autre. Avant de brancher un appareil importé, on vérifie sa fiche et sa tension. Avant d’intervenir sur une prise, on coupe le courant. Et en cas de doute, on fait appel à un installateur autorisé, seul habilité à réaliser ou à modifier une installation selon les règles techniques reconnues.
