Thermal Master P3: opinión de la cámara térmica

Tras varios diagnósticos, la Thermal Master P3 se ha convertido en la cámara termográfica que guardo en mi bolsa. El uso que le doy es sencillo: la saco, la conecto al teléfono, recorro la zona, me quedo con la captura que me sirve y la integro en el informe.

El cambio más perceptible frente a una cámara termográfica que ralentiza cada maniobra es la fluidez. A 25 Hz, puedo pasar de un módulo a otro sin que la imagen se quede congelada cada pocos segundos. En obra, eso cuenta más que una larga lista de funciones.

La calidad de imagen también me gusta mucho: en mis diagnósticos, las diferencias son nítidas y las zonas pequeñas siguen siendo fáciles de distinguir cuando se ajusta el enfoque. La lectura me parece precisa para mi uso, sin olvidar el límite normal de una medición infrarroja: la emisividad, el material y los reflejos pueden cambiar el valor aparente.

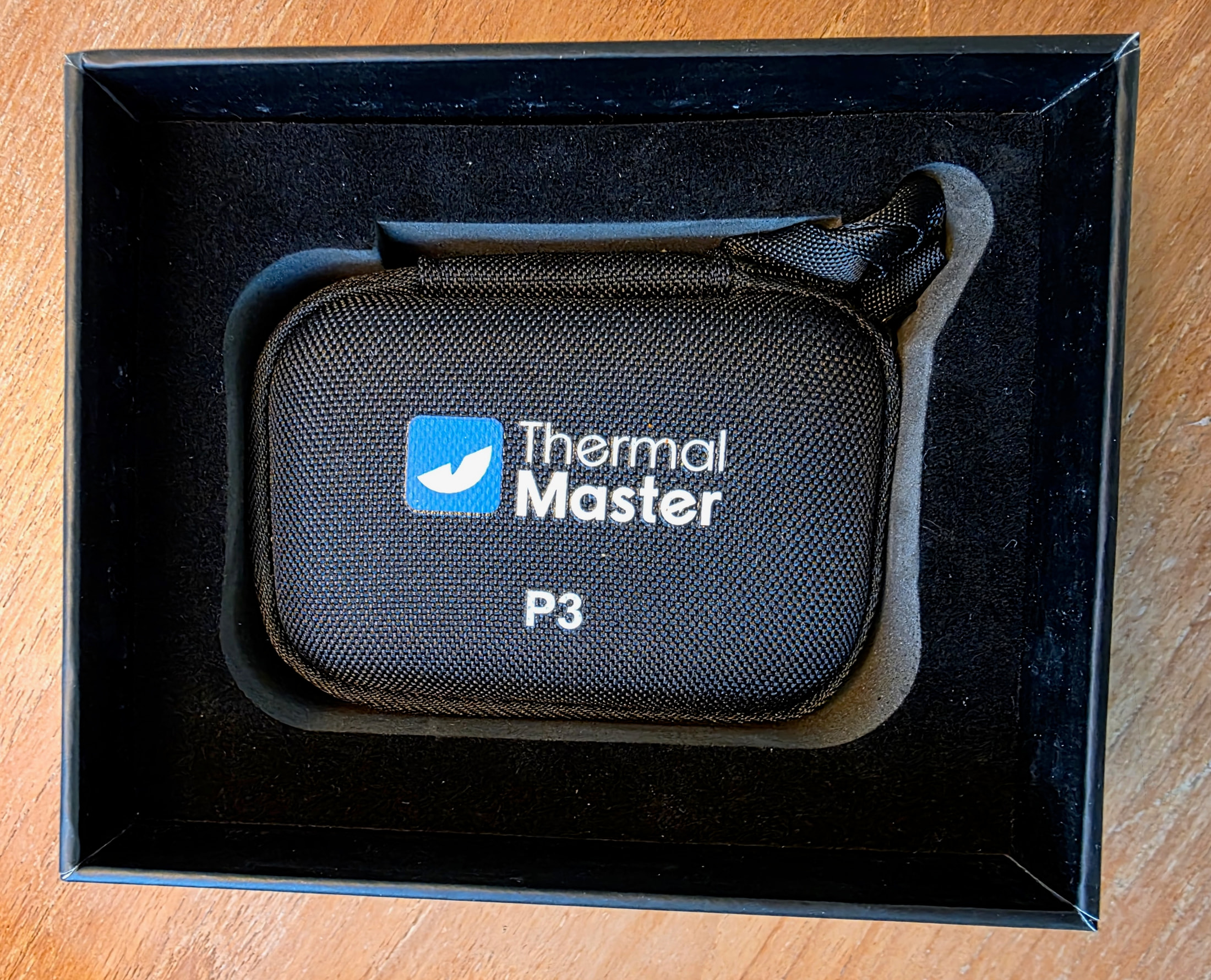

La P3 también me convenció con dos detalles muy prácticos: su estuche pequeño, que apenas ocupa espacio en mi bolsa de trabajo, y su conector USB-C lo bastante largo para funcionar con la funda de mi teléfono puesta. No tengo que quitarle la funda al teléfono en cada revisión.

En obra: la verdadera ventaja de la P3

La conecto y Temp Master la reconoce

En mis teléfonos Android e iPhone, la conexión fue inmediata: conecté la P3 y Temp Master la reconoció directamente. No tuve que emparejar por Bluetooth, crear una red Wi-Fi ni repetir un procedimiento engorroso entre dos intervenciones.

Temp Master incluye explícitamente la P3 en Google Play y en la App Store. En Android, el desarrollador señala un caso particular para Android 10, con una versión específica disponible en su centro de descargas. Por tanto, mi experiencia de conexión sigue siendo un comentario sobre los teléfonos que utilizo, no una promesa para todos los modelos del mercado.

La P3 es un módulo sin pantalla ni batería propia: el teléfono proporciona la pantalla, la alimentación y la aplicación. Para mí, ahí está precisamente la ventaja del formato. No tengo que cargar un segundo dispositivo ni sacarlo de la furgoneta.

Los 25 Hz cambian la comodidad del barrido

La ficha anuncia 25 Hz y es coherente con lo que percibo en el terreno. La imagen se actualiza lo bastante rápido como para que pueda recorrer un cuadro eléctrico, volver a un borne o comparar varios módulos sin interrumpir el movimiento.

No trabajo congelando una imagen al azar cada cinco segundos. Primero hago un barrido y después capturo lo que merece ser documentado. PCWorld también describe el flujo directo como fluido. El realce X³IR puede ser un poco menos limpio durante un barrido rápido, lo que es una razón para mantener la captura final en una escena relativamente estable.

Las imágenes van directamente a mis informes

Es probablemente la función que más utilizo. Una vez tomada la termografía, la exportación a mi informe de diagnóstico es rápida. Temp Master permite generar un informe desde el teléfono y exportar las imágenes; por mi parte, sobre todo obtengo la captura que hace comprensible el hallazgo.

El resultado funciona bien con los clientes: una diferencia térmica visible suele ser más fácil de explicar que un párrafo largo. Aun así, tengo clara la jerarquía: la termografía ilustra el hallazgo, no sustituye al diagnóstico eléctrico, que permite determinar su causa.

Estas son otras tres capturas tomadas realmente durante mis intervenciones. Las muestro a propósito con sus referencias de temperatura: es lo que obtengo desde la aplicación y lo que después puedo integrar en el informe.

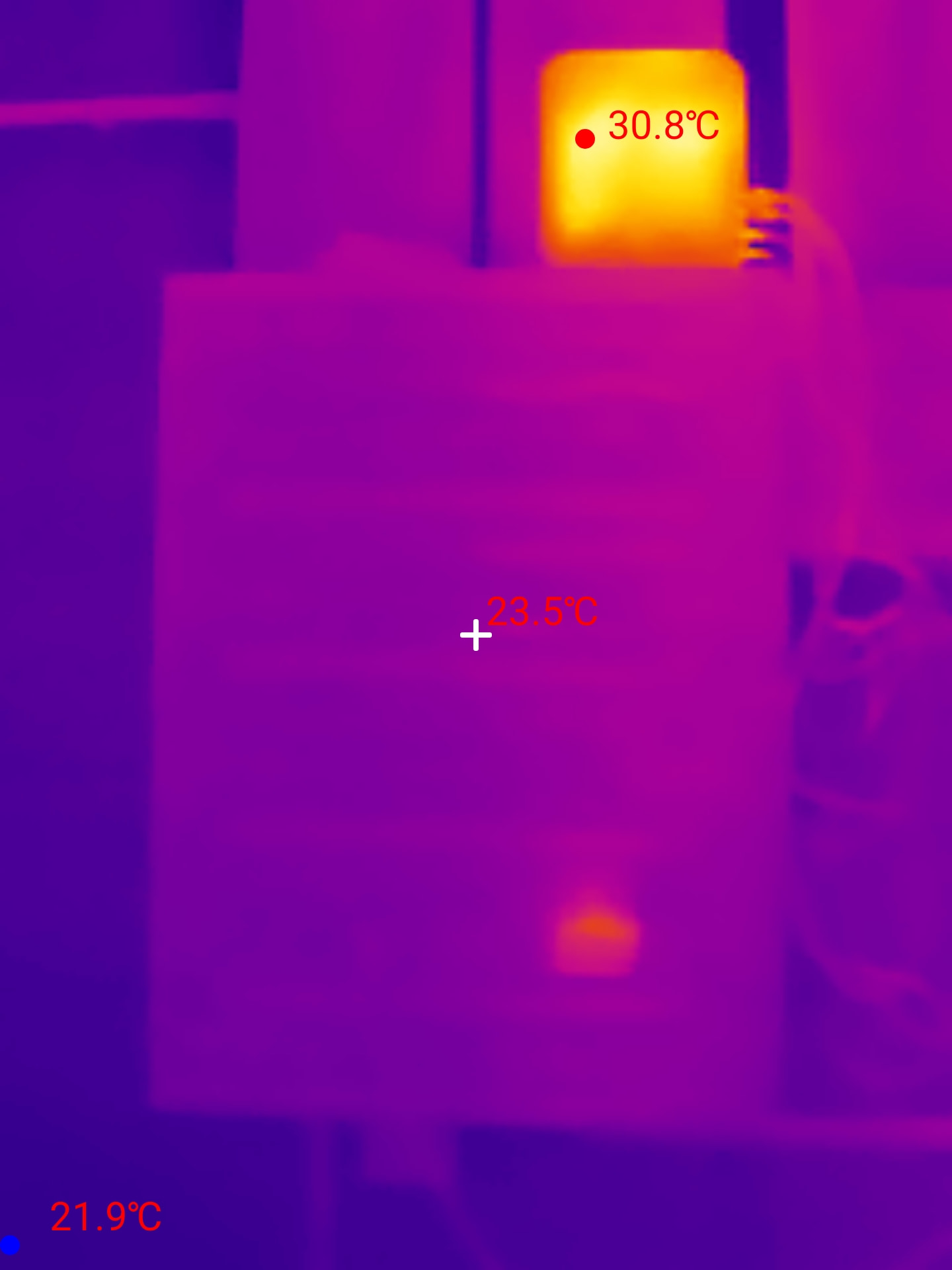

Captura real en obra: la zona más caliente mostrada alcanza 30,8 °C, frente a 23,5 °C en el centro y 21,9 °C en el mínimo. La imagen localiza la diferencia; no basta para establecer su causa.

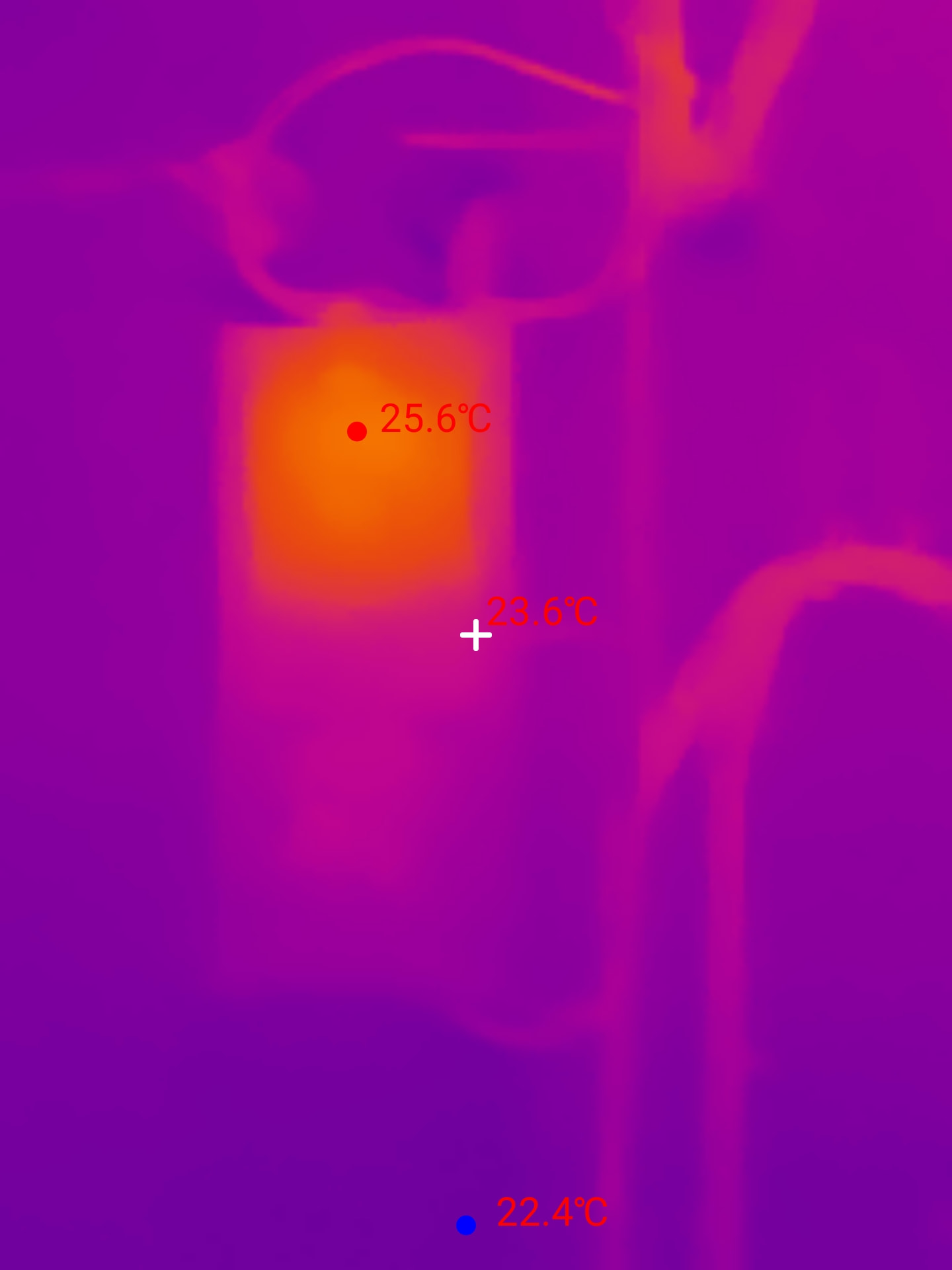

Otra captura procedente de un diagnóstico: 25,6 °C en la zona más caliente mostrada, 23,6 °C en el centro y 22,4 °C en el mínimo.

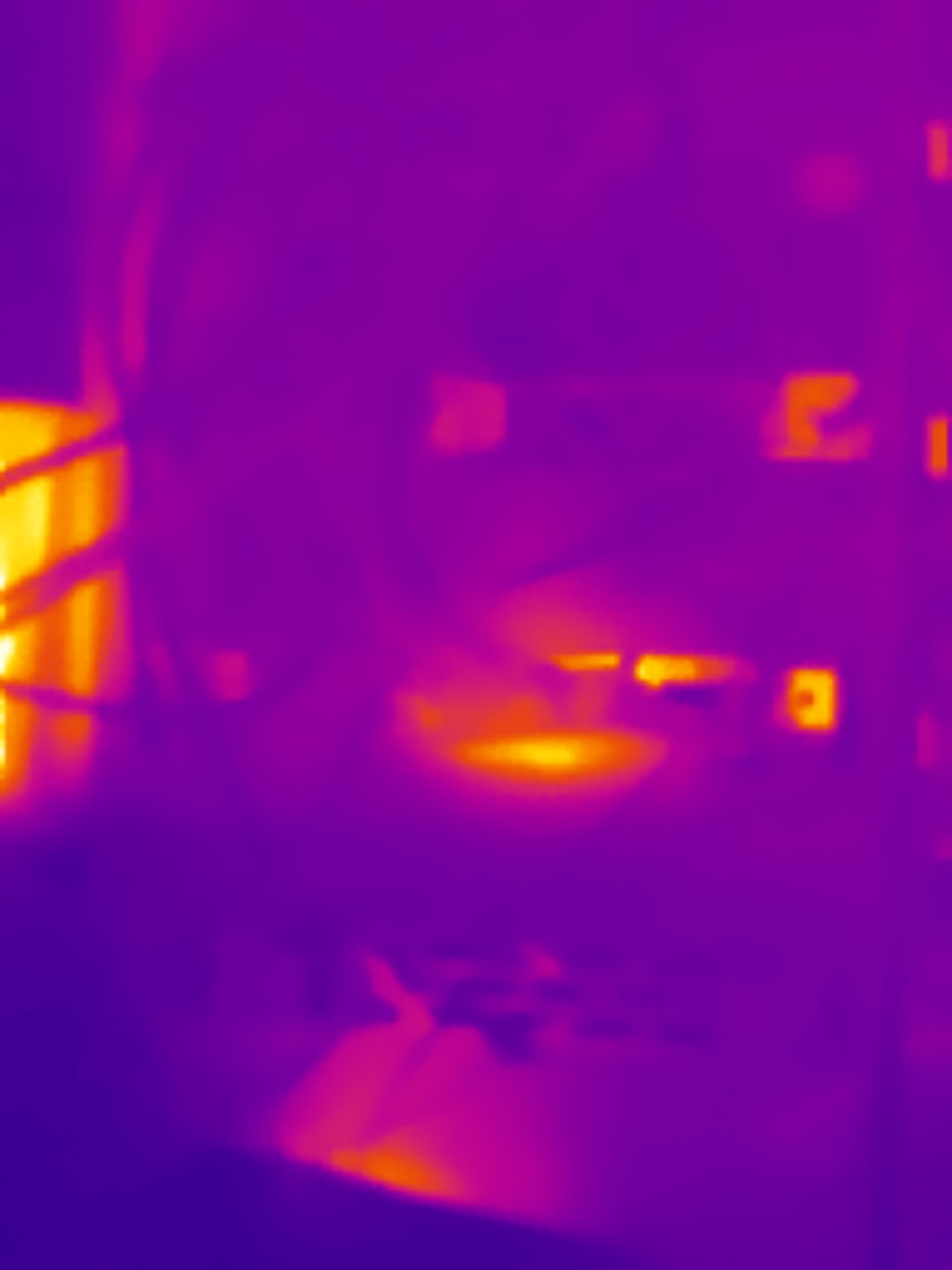

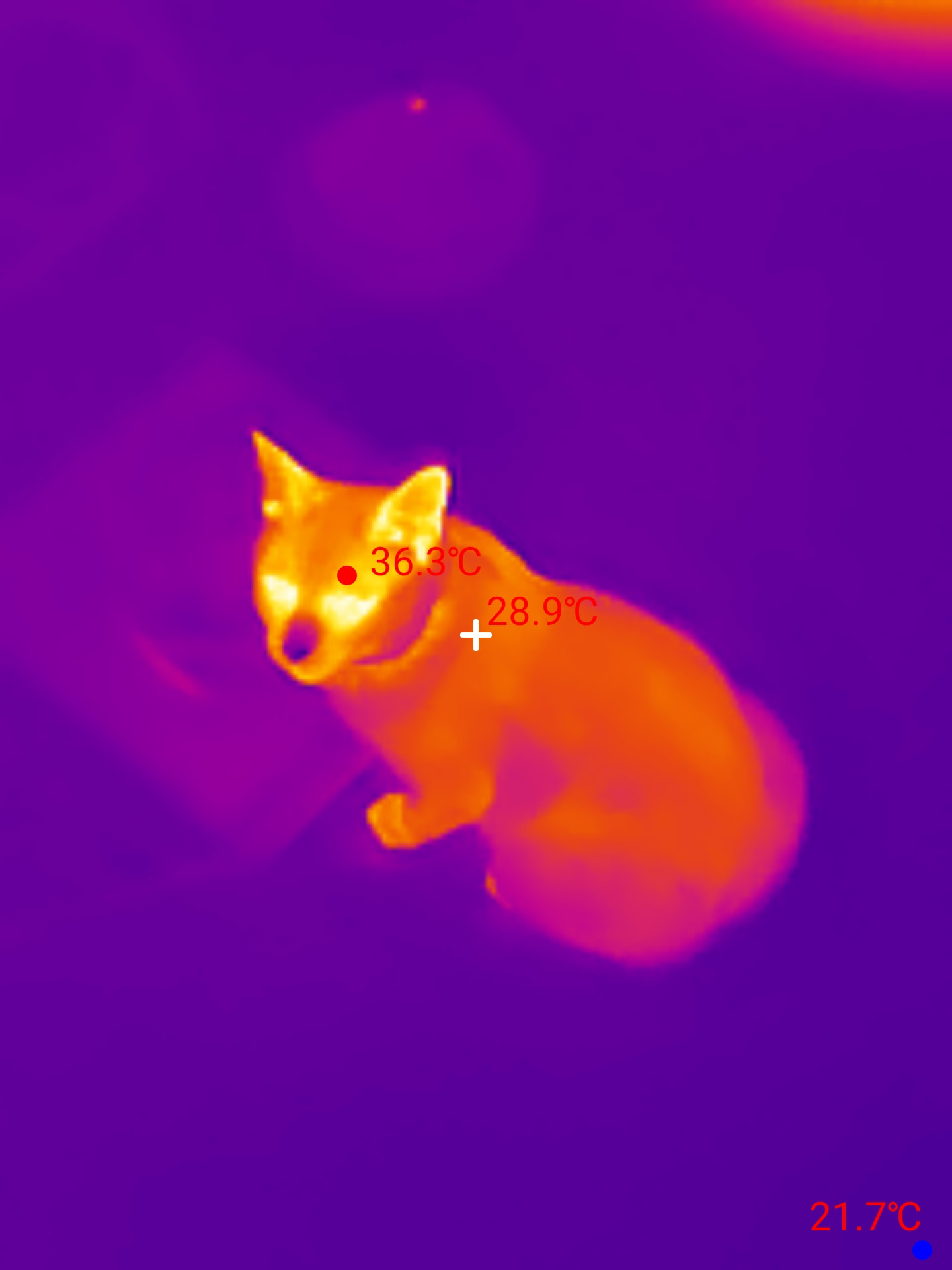

No todas las capturas se convierten en una prueba técnica. Esta escena muestra bien los contrastes térmicos, pero sin una referencia de medición legible ni contexto suficiente no la usaría por sí sola para extraer conclusiones en un informe.

1 / 3

Precisamente estos casos reales me interesan más que una imagen de demostración: se ve lo que produce la cámara cuando la saco de verdad en pleno diagnóstico, con desviaciones a veces claras y a veces mucho más modestas.

Estas termografías proceden de mis trabajos de diagnóstico eléctrico en Francia. Muestran los resultados de la P3, no cómo debe ejecutarse o verificarse un cuadro eléctrico en España.

Una verdadera herramienta de bolsillo

El cuerpo mide 59 × 27 × 17,2 mm y las pruebas de terceros lo sitúan entre 26 y 27 g. En la práctica, son sobre todo sus dimensiones lo que noto: la cámara y su estuche caben en un bolsillo de la bolsa y puedo sacarlos en unos segundos.

El conector USB-C sobresale 2 mm según la ficha oficial. En mi teléfono, esa longitud adicional es suficiente para conectarlo con la funda puesta. Es un detalle de diseño, pero en una herramienta que conecto varias veces por semana, evita una fricción real. Una funda muy gruesa siempre puede estorbar: el cable de extensión incluido sirve como alternativa.

La construcción también me da más confianza de lo que su tamaño podría sugerir. La carcasa de aleación no da la impresión de ser un accesorio frágil. En mis intervenciones, con una temperatura ambiente que a veces subía hasta unos 25 °C, no he observado ni un calentamiento molesto del módulo ni una desconexión intempestiva.

El inconveniente del formato sigue claro: el puerto del teléfono queda ocupado durante la medición y el enfoque se ajusta manualmente cuando cambia la distancia. Para mi uso de diagnóstico puntual, este compromiso me conviene.

La ficha técnica, descifrada

La ficha oficial cabe en una página. Distingue las cifras del sensor y las de la visualización, una distinción que importa a la hora de usarlo. Estos son los valores que deciden, tal como los publica el fabricante.

Resolución: 256 × 192 medidos, 512 × 384 mostrados

El fabricante presenta la definición 512 × 384 como una superresolución construida sobre un sensor nativo de 256 × 192, con la tecnología X³IR y una amplificación por inteligencia artificial. La imagen mostrada tiene el cuádruple de píxeles, pero el sensor sigue midiendo 256 × 192 puntos.

Dicho de otro modo, el número de puntos medidos sigue siendo el del sensor, en torno a 49 000, y el realce influye en la legibilidad de la imagen. Para localizar una zona que se calienta, es suficiente; para decidir entre dos componentes vecinos, el enfoque importa más que la visualización.

Para la medición de temperatura, la ficha anuncia ±2 °C o ±2 % de la lectura sin detallar en esta página cómo se reparte esa precisión en todo el rango. PCWorld señala que la P3 separa un rango estándar y un ajuste de alta temperatura. Por eso no trato el ±2 °C o ±2 % como una garantía uniforme de -20 a 600 °C. La imagen suavizada se lee más rápido, pero no crea detalle.

PCWorld describe X³IR como un realce por software: la interpolación mejora la presentación, no el número de puntos realmente medidos. Esa es la distinción que mantengo entre una imagen más legible y una resolución térmica más fina.

La misma prueba señala un ligero retardo y bordes más borrosos cuando la cámara recorre rápidamente una escena con X³IR. El realce aporta por tanto más en una toma relativamente estática que durante un movimiento continuo del teléfono.

Según PCWorld, las imágenes grabadas tienen una resolución de 1 440 × 1 880 px. Ese tamaño de archivo facilita el informe y el zoom a posteriori, pero sigue sin convertir el sensor VOx 256 × 192 en un sensor de 1 440 × 1 880.

Enfoque macro: hasta 8 mm

La óptica tiene una distancia focal de 4,3 mm cuyo enfoque manual llega hasta 8 mm en la ficha web. Eso es lo que clasifica la P3 en la inspección de placas: se acerca el objetivo a menos de un centímetro de un componente y luego se ajusta el enfoque a mano.

Un módulo de enfoque fijo, en cambio, coloca su plano nítido de una vez por todas, a menudo a unos pocos centímetros o al infinito según el modelo. El enfoque manual da el control, pero hay que rehacerlo en cada distancia de trabajo.

La distancia mínima de 8 mm tiene una consecuencia práctica: la pieza observada debe permanecer estable durante el ajuste. Sobre un banco de trabajo, con la placa apoyada en plano, la lectura se centra en las diferencias entre componentes que deberían estar a la misma temperatura.

El alcance máximo publicado no es coherente entre las fuentes de la marca: la ficha web indica 8 mm a 30 m, mientras que la caja fotografiada y el análisis de PCWorld señalan 8 mm a 80 m. Por eso no convierto ninguno de esos dos valores en un límite absoluto.

PCWorld añade que más allá de unos 20 m, la pérdida de detalle se vuelve visible y el enfoque manual ya no compensa la resolución nativa. Para elegir la P3, el 8 mm macro es por tanto mucho más determinante que el límite de larga distancia.

El diagnóstico electrónico en banco de pruebas mantiene su papel para el resto de las mediciones.

Mediciones y aplicación: lo que se ajusta en Temp Master

La ficha anuncia mediciones de punto, línea y área, con alarmas, isoterma, 12 paletas y informes de análisis gratuitos. Son las herramientas que convierten una imagen térmica en un registro aprovechable.

En su análisis, PCWorld también detalla los ajustes de emisividad, distancia y temperatura ambiente. Estos parámetros son clave a la hora de cuantificar la temperatura de una superficie: una imagen legible no garantiza que se haya configurado un valor para el material observado.

El modo PiP superpone la imagen térmica y la imagen visible con una transparencia regulable. Para un informe, la ventaja es sencilla: mantener el componente o el borne identificables mientras se muestra la zona térmica que motiva la comprobación.

PCWorld también señala la grabación de vídeo a 25 imágenes por segundo con audio. El informe PDF se genera en el teléfono con nombre, autor, fecha, condiciones de medición, valores mín./máx./central y marca de agua; las imágenes se agrupan por fecha.

New Atlas indica que la aplicación es gratuita y no requiere cuenta. La ficha añade IQ+, presentado como una compensación de deriva relacionada con la temperatura ambiente, y RazorX, una función de procesamiento de imagen.

Punto caliente: qué cabe esperar de la P3

En una instalación, un punto caliente se busca comparando lo que debería estar a la misma temperatura: filas de módulos, aprietes, salidas de un mismo circuito. La imagen térmica da la diferencia y el diagnóstico se construye después sobre la carga y el estado de las conexiones.

Tres valores de la ficha sirven para este trabajo: 25 Hz para barrer sin saltos, NETD por debajo de 35 mK para distinguir diferencias pequeñas y un rango anunciado de -20 a 600 °C que deja un amplio margen de medición. Este rango no es un umbral de diagnóstico: ninguna temperatura, por sí sola, basta para declarar un defecto.

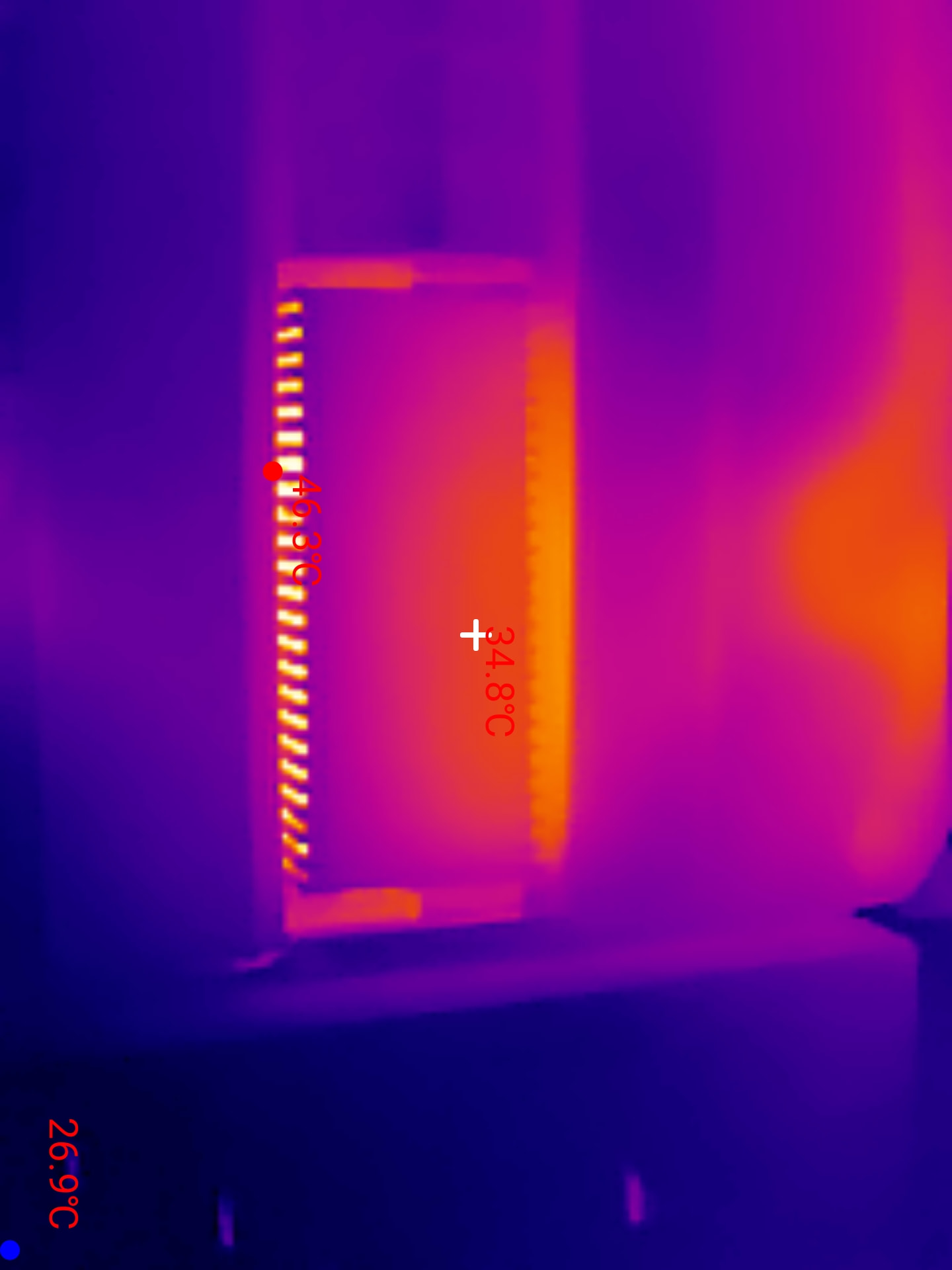

Diagnóstico eléctrico real: la fila de conexiones presenta una diferencia visible, con 46,3 °C en el máximo mostrado, 34,8 °C en el centro y 26,9 °C en el mínimo. Estos valores orientan la inspección, pero por sí solos no bastan para declarar un defecto.

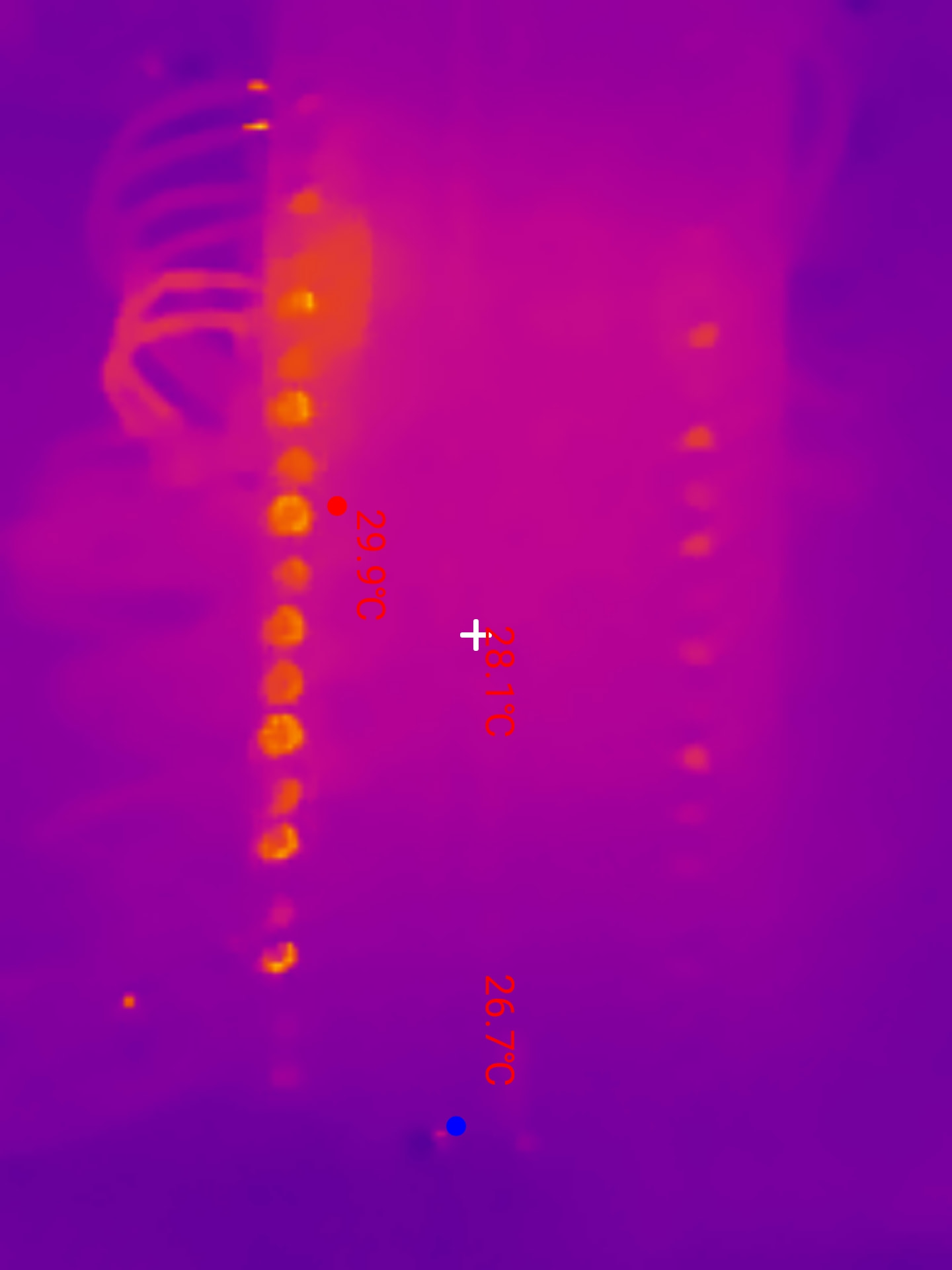

Vista de cerca de otra fila: 29,9 °C en el máximo mostrado, 28,1 °C en el centro y 26,7 °C en el mínimo. La comparación entre puntos cercanos es más útil que el color por sí solo.

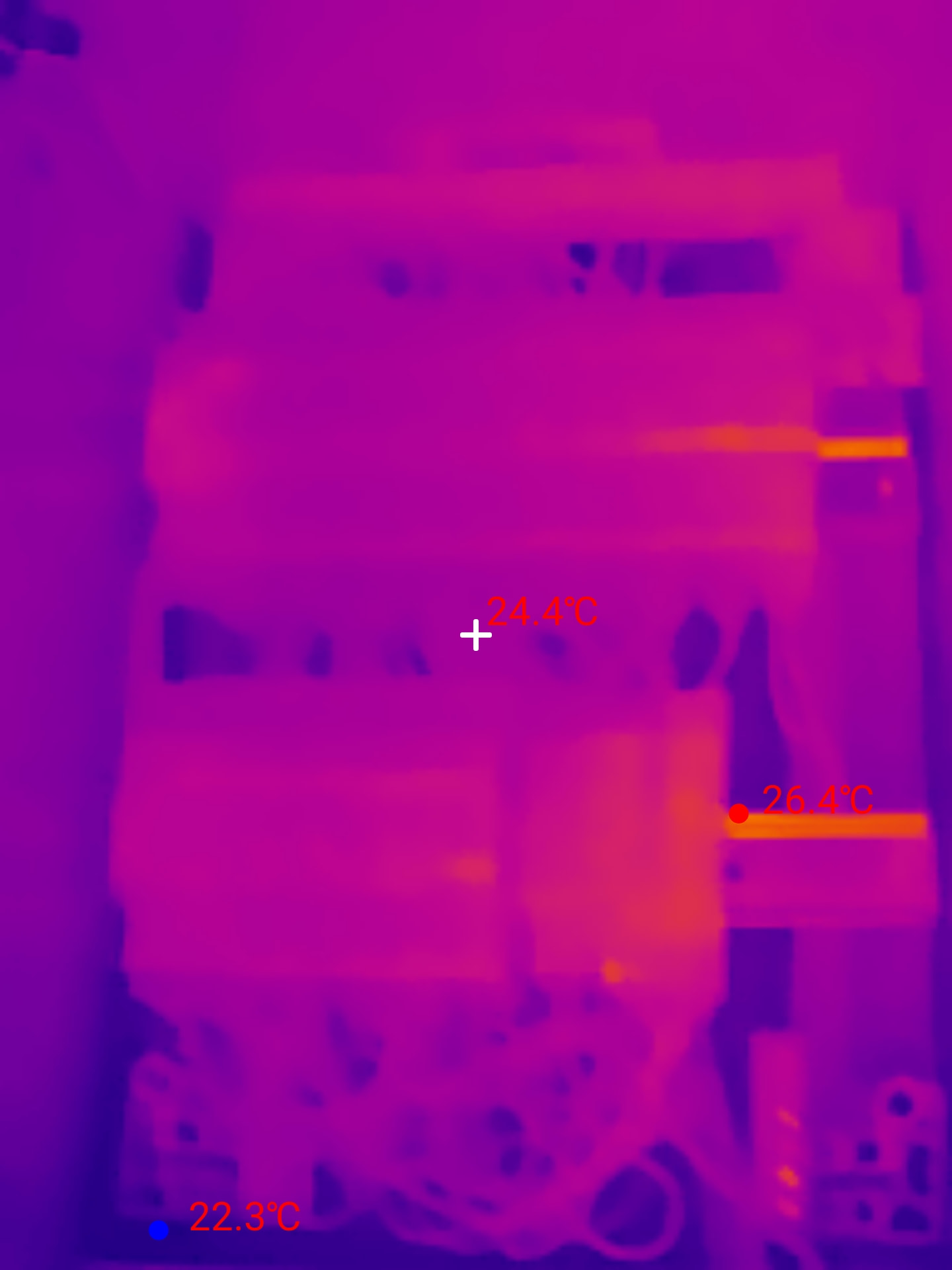

Vista general de un cuadro durante un diagnóstico: 26,4 °C en el máximo mostrado, 24,4 °C en el centro y 22,3 °C en el mínimo.

Otro cuadro abierto: guardo este tipo de vista en el informe para mostrar la zona inspeccionada con las temperaturas mostradas en el momento del registro.

Los 25 Hz me permiten barrer los módulos sin interrumpir la maniobra y luego congelar la vista útil. Aquí, los marcadores muestran 30,3 °C en el máximo, 29 °C en el centro y 27,1 °C en el mínimo.

1 / 5

Dos limitaciones moderan el uso en paneles. El campo de visión de 40° × 30,2° obliga a alejarse o dividir la inspección en varias tomas cuando el cuadro es grande, y el enfoque manual se reajusta a cada distancia. El zoom digital de 15× amplía la imagen, pero no añade puntos de medición.

Un segundo escollo proviene del material observado. En su análisis, PCWorld señala diferencias inferiores a 1,5 °C frente a un termómetro de contacto en superficies mates, pero lecturas claramente alteradas en metal desnudo debido a los reflejos.

Precisamente por eso, Temp Master ofrece el ajuste de emisividad. Fluke Process Instruments recuerda por su parte que la emisividad depende del material, de su estado y de las condiciones de medición, y recomienda limitar los reflejos de las fuentes térmicas circundantes. Por lo tanto, ante un borne brillante o una pieza metálica, nunca saco conclusiones basándome solo en el color.

Este límite resulta útil en el cuadro eléctrico: la cámara sirve para detectar una diferencia térmica; después, el diagnóstico se contrasta con la carga, el apriete, el contexto del circuito y las mediciones eléctricas. Las fuentes técnicas contextualizan la medición; no sustituyen mi comprobación en campo.

El resto de la comprobación sigue siendo eléctrica. La imagen orienta el proceso de diagnóstico eléctrico, la medición con multímetro confirma, y la verificación de ausencia de tensión precede a cualquier intervención.

El calentamiento de una salida de circuito se contrasta con la carga del circuito. Un desequilibrio entre fases se comprueba en el cuadro, como se detalla en el equilibrado de un cuadro trifásico.

Para el interior de una canalización o de un armario poco accesible, es la cámara endoscópica la que toma el relevo.

Conector, estuche y alimentación: los detalles que importan

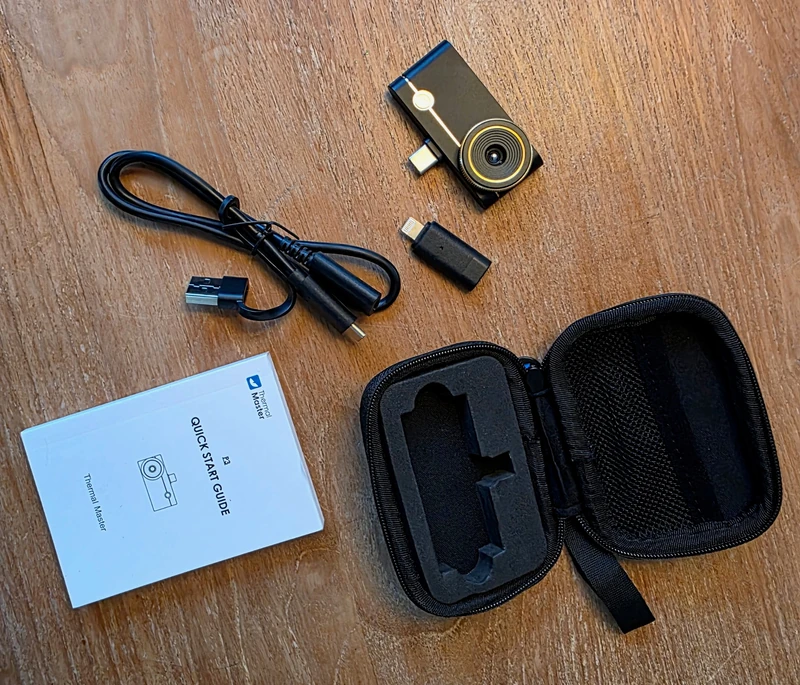

El kit incluye la cámara, el estuche, un adaptador de USB-C a Lightning, un cable de extensión de 50 cm y el manual. Es un buen ejemplo de un accesorio pensado para quedarse en la bolsa en lugar de en su caja original.

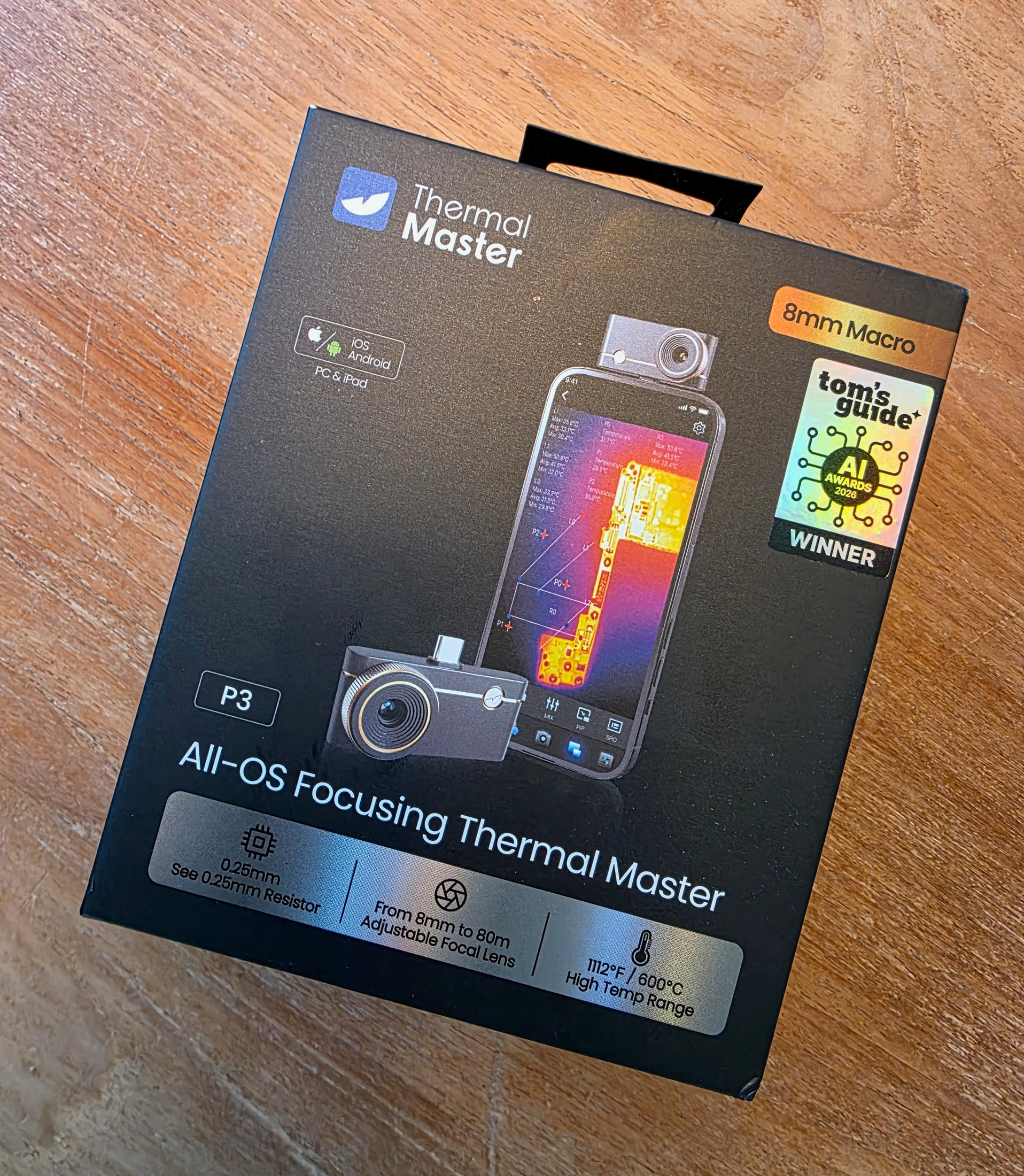

La caja de la P3 que recibí para la prueba.

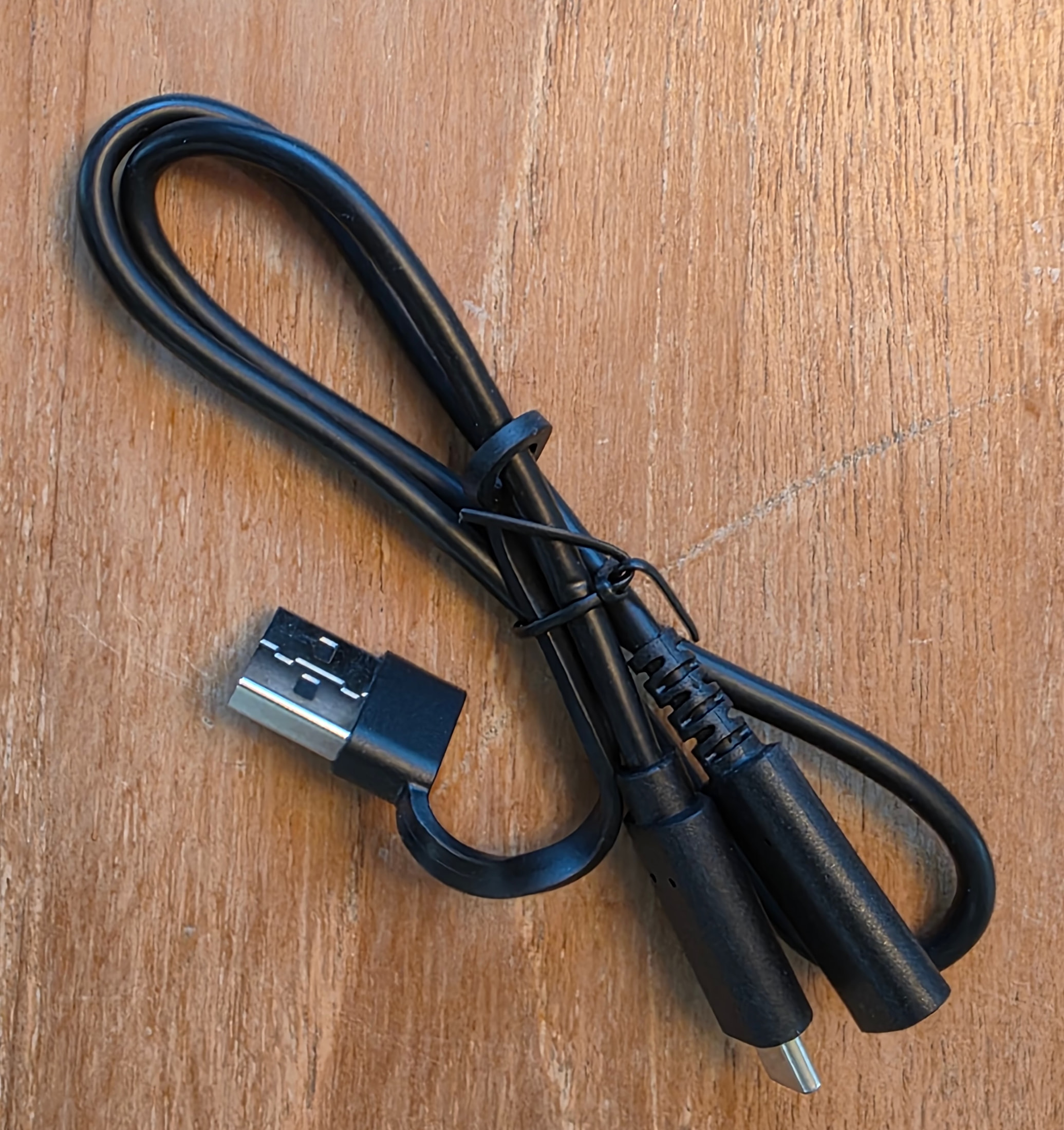

El cable de extensión incluido se queda en el estuche: sirve si una funda estorba o si quiero evitar que el módulo se apoye directamente sobre el puerto del teléfono.

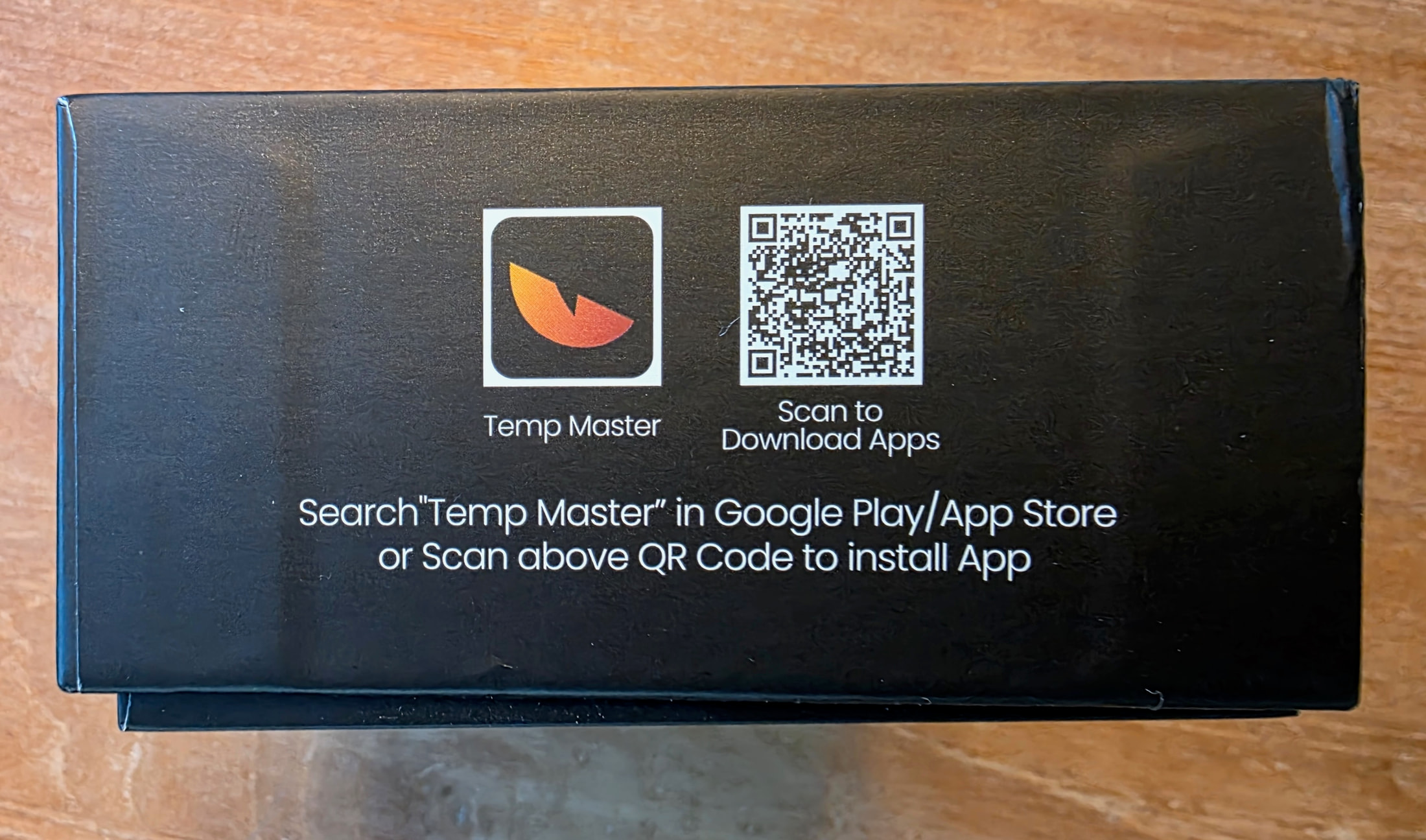

El código QR de Temp Master está impreso directamente en la caja.

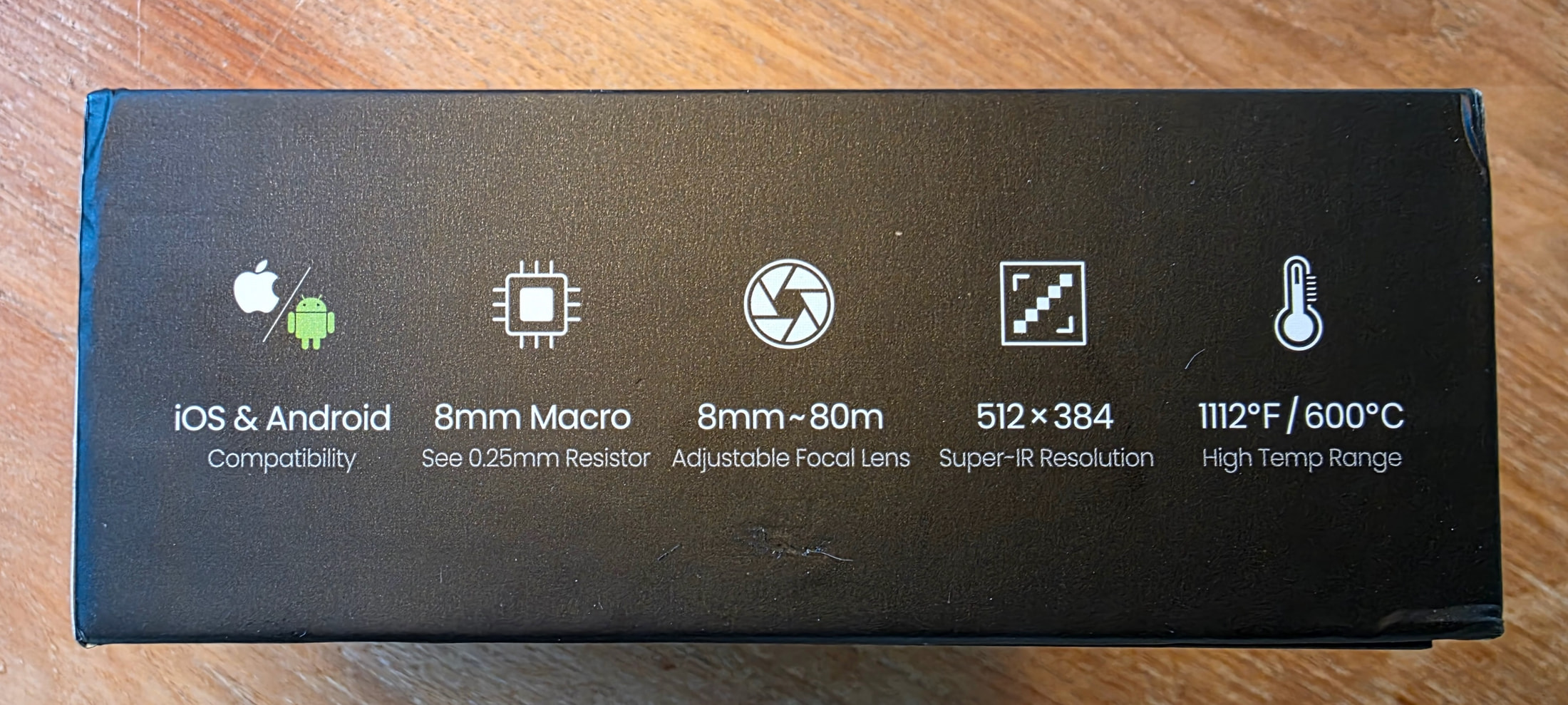

La caja muestra 512 × 384; en las especificaciones, distingo bien esa imagen mejorada del sensor nativo de 256 × 192.

1 / 4

El kit queda así documentado aquí con mis propias fotos, no solo con la ficha del fabricante. El siguiente primer plano muestra el detalle que más me importa en el día a día: la longitud del conector.

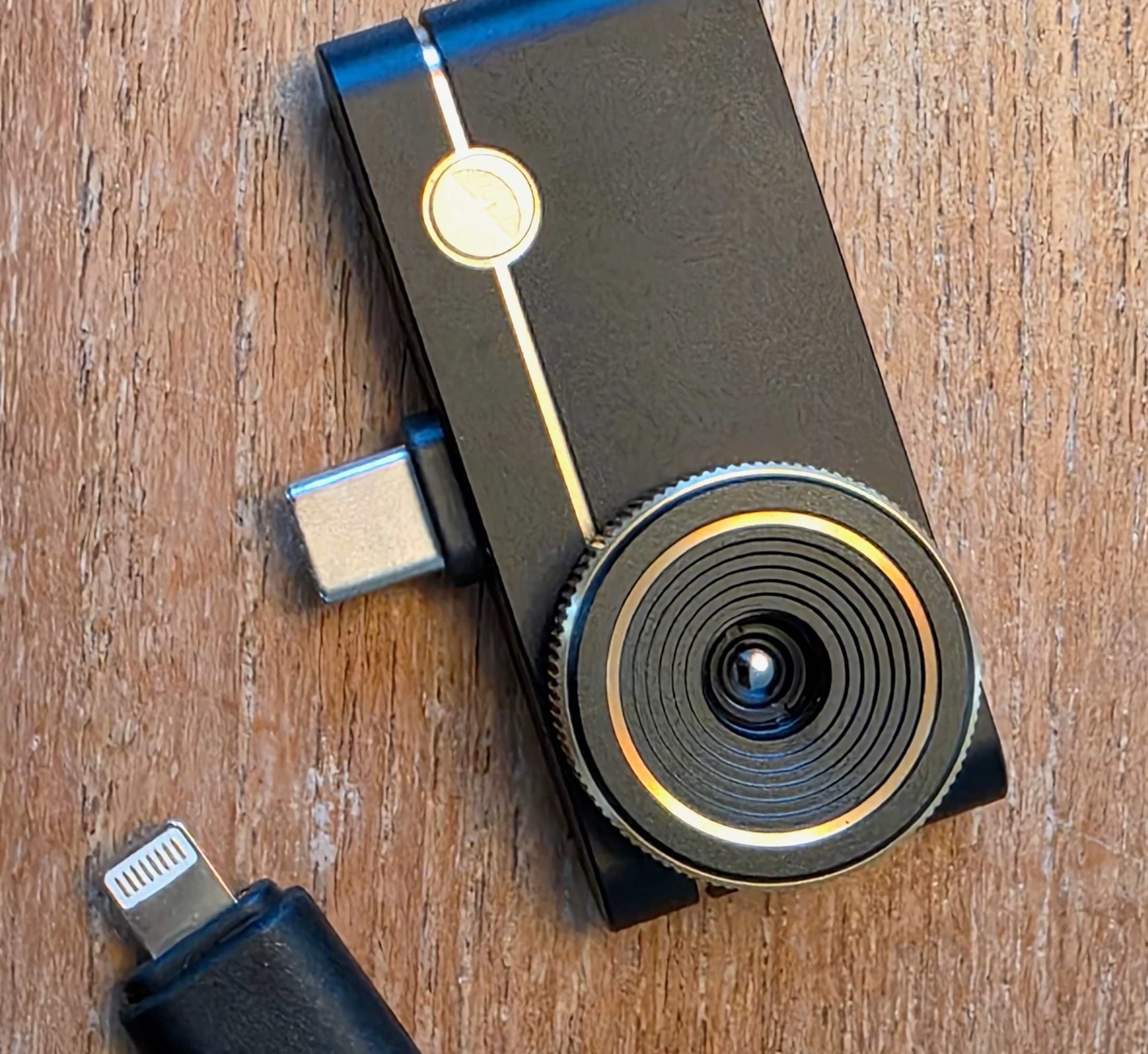

La ficha oficial anuncia un conector 2 mm más largo, compatible con la mayoría de las fundas. No obstante, sigo guardando el cable de extensión en el estuche: una funda más gruesa puede impedir que encaje del todo, y el cable también evita que el peso del módulo cargue directamente sobre el puerto cuando se sostiene el teléfono en una posición incómoda.

El consumo anunciado es de 0,32 W. La P3 no tiene batería propia y ocupa el puerto del teléfono durante la medición. Así que, para una sesión larga, salgo con el teléfono cargado.

El módulo no tiene rosca para trípode. En mi caso, usándolo a mano, no es un problema, pero es una limitación que conviene conocer para una serie de mediciones fijas. La garantía anunciada por Thermal Master es de 2 años.

Fontanería, fugas y aislamiento: útil para localizar, no para concluir

Soy electricista, pero el interés de la P3 no se queda en el cuadro eléctrico. En fontanería o en construcción, una cámara térmica puede ahorrar tiempo para localizar una zona cuya temperatura superficial destaca: el trazado de una red, una zona fría compatible con la presencia de humedad, una discontinuidad en el aislamiento o un posible puente térmico.

La palabra importante es localizar. Una cámara infrarroja no ve el agua detrás de una pared ni mide directamente la calidad del aislamiento. Acoris recuerda que una zona húmeda puede aparecer más fría que una zona seca y que a veces una anomalía térmica debe complementarse con otras comprobaciones para identificar su origen.

En cuanto al aislamiento, las condiciones de captura cambian enormemente el resultado. Acoris recomienda una diferencia entre el interior y el exterior de al menos 10 °C para una inspección sencilla y más aún para un análisis preciso, evitando al mismo tiempo el sol directo y el viento, que pueden crear o enmascarar contrastes. Son condiciones de lectura, no una norma que aplico como umbral de conformidad.

• Fontanería: localizar un trazado térmico coherente o una zona de la superficie anormalmente fría o caliente para orientar la búsqueda.
• Aislamiento: localizar una discontinuidad térmica o una zona compatible con un posible puente térmico cuando las condiciones de medición son favorables.
• Informe: conservar la imagen con las temperaturas mostradas para documentar ante el cliente la zona que motivó las comprobaciones complementarias.

• Fuga de agua: la termografía no demuestra que haya agua; pueden ser necesarios un medidor de humedad, una revisión de la red o hacer una cata (abrir la pared).
• Puente térmico: un contraste en la superficie no basta para determinar su causa ni su importancia.
• Superficies brillantes: las reflexiones térmicas pueden falsear la temperatura aparente; la emisividad y el material observado importan.

He detallado estas condiciones y los errores de interpretación en mi guía sobre los puentes térmicos, la humedad y la cámara térmica.

Y también están las escenas que no sirven para ningún diagnóstico.

Para quién es adecuada la P3

Después de mis pruebas, la veo sobre todo como una herramienta de diagnóstico rápida para llevar siempre encima. Resulta interesante cuando la cámara debe estar disponible de inmediato, no cuando se queda en el fondo del maletín porque es demasiado aparatosa para sacarla.

• Diagnóstico eléctrico: los 25 Hz permiten recorrer un cuadro eléctrico y guardar rápidamente las capturas útiles para el informe.
• Inspección de cerca: el enfoque manual llega hasta 8 mm (distancia mínima de enfoque: 8 mm) para observar una zona pequeña o un componente.
• Informes para clientes: Temp Master permite conservar las temperaturas mostradas y exportar las imágenes desde el teléfono.
• Uso móvil: el estuche compacto, la ausencia de batería independiente y el conector alargado hacen que la P3 sea fácil de guardar en la bolsa de un profesional.

• Superficies amplias: el campo de 40° × 30,2° exige más distancia o varias tomas que una cámara pensada para el edificio completo.
• Enfoque: es manual y hay que reajustarlo cuando cambia la distancia.
• Teléfono ocupado: la P3 ocupa el puerto del teléfono durante la medición y depende de la batería de este.
• Temperatura superficial: sobre metal brillante, humedad o aislamiento, la imagen debe interpretarse teniendo en cuenta el material y el contexto de la medición.

Lo que hay que verificar antes de hacer el pedido

Revisaría cuatro cosas antes de la compra:

• El teléfono utilizado: Temp Master menciona la P3 en Android e iOS. No obstante, la ficha de Google Play señala un tratamiento particular para Android 10, con una versión específica en el centro de descargas de Thermal Master.
• La funda: el conector es 2 mm más largo y entra con mi funda, pero una funda muy gruesa aún puede necesitar el cable de extensión.
• El tipo de control: la P3 destaca en los diagnósticos puntuales, los cuadros eléctricos y la inspección de cerca; un barrido sistemático de un edificio completo requiere sobre todo verificar si su campo de visión y su formato corresponden al protocolo previsto.
• La alimentación: el teléfono alimenta la cámara y su puerto permanece ocupado durante el uso.
