Opinión: Eltako receptor inalámbrico ESR64NP-IPM

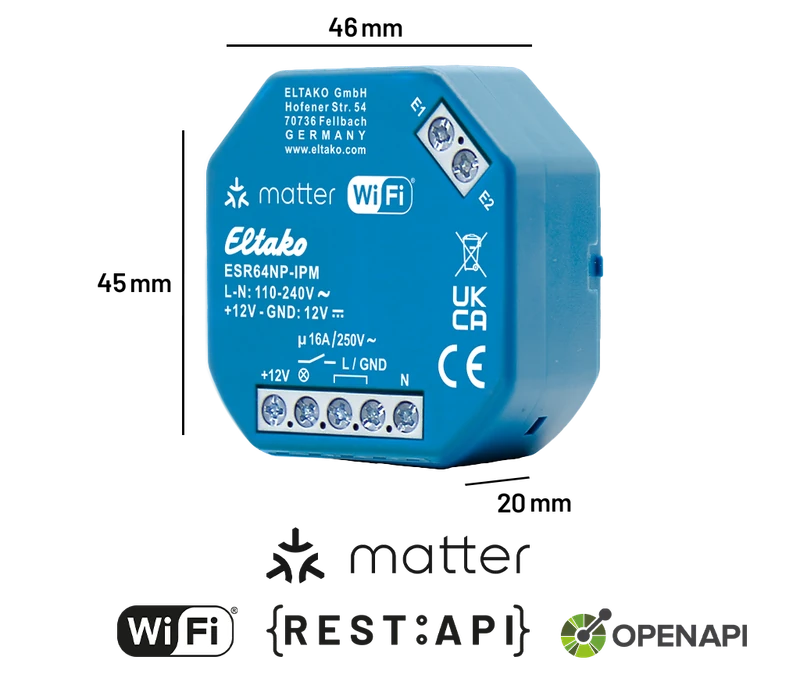

El receptor Eltako ESR64NP-IPM es un micromódulo empotrable para circuito de iluminación: 16 A a 250 V AC, bornes de jaula y enlace Matter por Wi-Fi. Se instala lo más cerca posible de la luminaria, donde un mando de pared exigiría abrir un tabique.

Lo he instalado en varias obras de vivienda antigua y lo he maltratado en mi banco de trabajo: ciclos de encendido y apagado repetidos, apriete de las bornes, reconexiones de cableado.

Mi veredicto se centra en la calidad mecánica de las regletas de bornes y el comportamiento del relé de 16 A, completados con la configuración en la aplicación y la integración Matter. El resto de la gama y el posicionamiento de la marca están en mi opinión sobre Eltako.

Aquí trato solo el receptor: qué conmuta, dónde se instala, cómo se empareja. Es el montaje que examino cuando un circuito existente no tiene neutro en el punto de mando previsto.

El módulo no sustituye ni la protección del circuito de salida ni el diferencial: se inserta en un circuito existente, aguas abajo. Antes de elegir la referencia, repaso por tanto el esquema del circuito y la naturaleza de las cargas que hay que conmutar.

Lo que el receptor ESR64NP-IPM aporta a un circuito de iluminación

Eltako describe un actuador de conmutación para la iluminación, las tomas de corriente y las aplicaciones de 230 V. El módulo recibe la alimentación, conmuta la carga y después se controla por Matter, por la aplicación o mediante un mando por cable conservado.

Es la solución que miro cuando tirar un cable por la pared estropearía una decoración, o cuando el punto de mando carece de neutro. El método completo está en la guía del interruptor conectado sin neutro.

El montaje en la luminaria tiene una ventaja sencilla: el neutro está presente, inequívoco y permanente. El módulo trabaja lo más cerca posible de la carga, en la caja del techo o en el dosel de la lámpara colgante.

Un relé de 16 A con conmutación en el paso por cero

La ficha de producto anuncia un contacto NA de 16 A / 250 V AC. El mando es híbrido, electrónico y de relé, con una conmutación en el paso por cero de la sinusoide: el arco en la apertura queda limitado, y tanto los contactos como las cargas se preservan.

Las cargas admitidas son amplias: 600 W de LED a 230 V y 2 000 W en incandescente o halógeno. En mis ensayos de ciclado, los picos de corriente de los drivers LED pasaban sin que se pegara el contacto de potencia.

Es un actuador de conmutación: encendido o apagado. La regulación de intensidad no forma parte de sus funciones, y no sustituye a un regulador en una estancia que lo necesite.

Salida no libre de potencial: lo que cambia en el cableado

La ficha de certificación describe un contacto NA no libre de potencial. La carga permanece por tanto referenciada a la tensión del módulo en lugar de quedar aislada de ella, como en un contacto seco.

Consecuencia para una sustitución: retomo el esquema del circuito antes de desconectar, porque un montaje pensado para un contacto seco no se traslada tal cual. La lógica de partida sigue siendo la de un circuito derivado correctamente protegido.

Bornes de jaula con estribo ascendente

El punto que me convence es el bloque de bornes de jaula. El tornillo no roza el cobre: levanta un estribo metálico que aprieta el conductor con una presión uniforme.

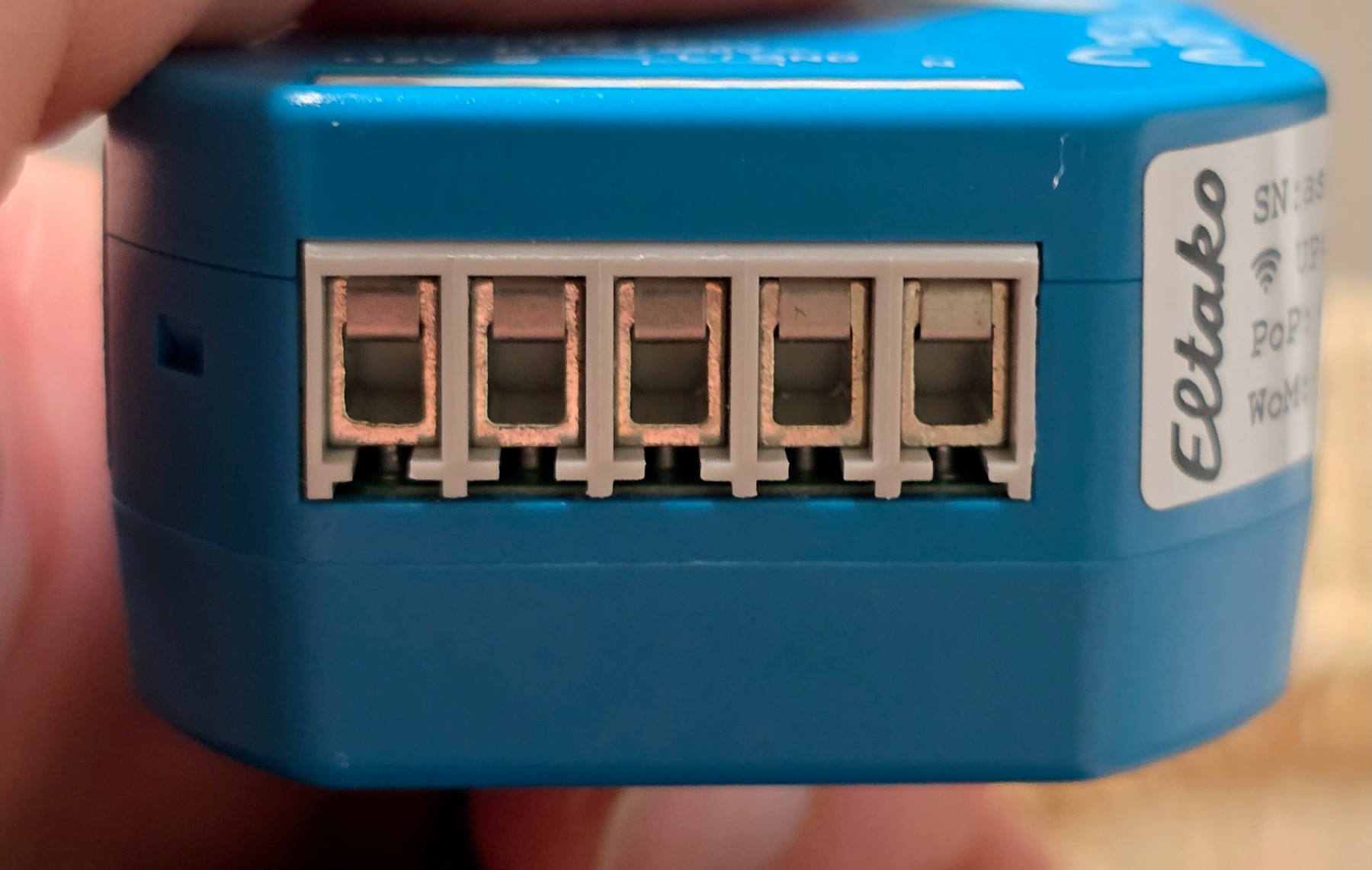

1 Bloque de bornes de jaula Bloque de bornes de jaula

Apriete de los conductores

Reconocer el mecanismo que presiona el conductor antes de apretar un cable flexible.

Sparx Elec

Un conductor flexible de luminaria se conecta sin puntera engastada, sin quedar aplastado ni desplazado al apretar. En un apriete directo bajo tornillo, es el cobre desnudo el que soporta todo el esfuerzo sin este reparto.

La operación requiere un destornillador plano aislado 1 000 V, de 2,5 o 3 mm. El orificio guía la hoja, y la rosca metálica permite un apriete firme sin estropear el paso de rosca.

Para los puentes alrededor del módulo, utilizo bornas Wago 221: las derivaciones quedan visibles y se controlan antes de volver a cerrar la luminaria.

Un apriete regular envejece mejor que un contacto aplastado: las dilataciones térmicas estacionales no aflojan una abrazadera que trabaja sobre toda la superficie del conductor.

Entradas +E1 y -E2: conservar un mando cableado

La regleta de bornes lleva dos entradas auxiliares marcadas +E1 y -E2. Admiten un pulsador cableado, como complemento del mando por radio, cuando el cliente valora su mecanismo de pared.

1 Marca E1 Marca E1

Entradas de mando

Situar la entrada que permite conservar un pulsador de pared.

Sparx Elec

Ese es el interés del montaje en el plafón: el mando conectado añade un acceso sin condenar lo existente. Si se parte de un punto de mando simple, la conexión de un interruptor sigue siendo la base que hay que conocer antes de tocar los cables de conmutación.

La conexión se realiza sin tensión, tras identificar los conductores. Estas dos entradas transportan una orden de mando: no sustituyen la alimentación del módulo.

En un reemplazo, son ellas las que permiten no rehacer la línea mural existente. Verifico su marcado impreso antes de apretar, en lugar de fiarme de un esquema de memoria.

Mando por cable o control Matter: cómo elijo

Los dos accesos no se oponen: casi siempre los combino. La cuestión no es elegir entre el pulsador y la aplicación, sino saber cuál soporta el uso diario.

En un dormitorio o un pasillo, el mando de pared sigue siendo el gesto natural. El control Matter añade una activación desde otro acceso, sin sustituir el gesto que el cliente ya conoce.

En un salón donde las escenas se activan por la noche, es al contrario: la aplicación y las automatizaciones toman el control, y el mando por cable pasa a ser la solución de reserva.

El adaptador EnOcean, por su parte, se justifica cuando el cliente quiere un pulsador sin pila o cuando ningún conductor llega a la ubicación deseada. Lo presupuesto aparte del módulo, como una opción.

Planteo dos preguntas al cliente antes de presupuestar: quién usará el mando a diario y desde cuántos accesos. Las respuestas determinan el punto de instalación y el cableado que hay que rehacer.

Si una sola persona controla la luminaria desde un único acceso, el módulo en el plafón basta y el mando por cable se queda como está. Si se piden dos accesos sin conexión entre ellos, Matter toma el relevo.

Siempre dejo un control físico accesible en la estancia. Es un principio de resolución de averías: cuando la red o la aplicación son el problema, queda un gesto que funciona.

Cuándo no instalo este módulo

Tres situaciones me hacen descartar la instalación: una carga por encima de los valores de la ficha, un punto de instalación sin neutro y una estancia que pide un ajuste de intensidad.

En el primer caso, reviso la distribución de las luminarias o la elección del contacto. En el segundo, busco otro punto de conexión antes de abrir nada.

En el tercero, un regulador sigue siendo la respuesta: mantener el módulo sería un error de diseño, no un compromiso de obra.

Y si la caja no deja espacio para el módulo y sus conductores, se lo digo al cliente antes de comprometerme. Una reintervención tras volver a cerrar cuesta más que la preparación.

Instalación bajo campana: lo que validé en una reforma

Validé esta instalación en una vivienda donde una lámpara colgante decorativa de salón tenía que accionarse desde dos accesos, sin conexión por cable entre ellos.

La carcasa se encaja en el volumen cónico de una campana metálica de techo, junto al soporte de suspensión. Eltako anuncia unas dimensiones de 46 x 45 mm para 20 mm de profundidad: la instalación cabe sin volver a perforar el forjado.

1 Conector Wago Conector Wago

Conexión en la campana

Ver cómo se rehacen las conexiones bajo la campana antes del cierre definitivo.

Sparx Elec

Es el caso típico del piso antiguo: los interruptores existentes no tienen neutro, y la caja del techo suele ser el único punto de conexión limpio. Se evita la roza, el yeso y el retoque de pintura.

Antes de cerrar, pruebo el recorrido de los conductores y el espacio ocupado, con el circuito sin tensión. Un montaje que fuerza los cables contra los tornillos anuncia una corrección.

Dos controles deciden el éxito: la profundidad de la caja debe aceptar el módulo y sus conductores, y la luminaria se cuelga de un soporte mecánico independiente. Los techos antiguos sin caja DCL exigen este segundo control.

El resto de la instalación depende de la preparación: longitudes ajustadas, conductores identificados, Wago accesibles. Eso es lo que evita desmontar la cazoleta de nuevo dos días después.

En mi banco de pruebas, monto el módulo con sus Wago y un cable de alimentación antes de presentarlo en el techo. Así se validan el recorrido y el espacio ocupado sin trabajar en altura para nada.

Los errores de instalación que corrijo con más frecuencia

Casi siempre son los mismos, y ninguno requiere una herramienta especial. El primero tiene que ver con el apriete: un cable flexible trenzado a mano antes de entrar en la bornera, o pellizcado bajo la punta del destornillador.

Una hebra metida torcida acaba mal: tiro suavemente de cada conductor después de apretar, antes de alojar el módulo, y vuelvo a aflojar ante la mínima duda.

El segundo se refiere a las longitudes: los conductores demasiado cortos impiden preparar el módulo en plano, y los conductores demasiado largos se amontonan detrás de la cazoleta.

El tercero es el orden de las pruebas: volver a cerrar antes de emparejar obliga a desmontar de nuevo. Dejo la cazoleta abierta hasta que el mando por cable y el acceso conectado respondan los dos.

Marcas y etiquetado: lo que dejo al siguiente

Un punto de montaje sin marca se convierte en una adivinanza para el siguiente instalador. Marco fase, neutro, salida de luminaria y tierra antes de desmontar, y retomo las mismas marcas al volver a montar.

En una sustitución, la alimentación y la salida llegan a veces por el mismo lado de la vivienda: sin etiqueta, la inversión se hace en un gesto y el módulo conmuta la línea equivocada.

También anoto la configuración elegida y la referencia de emparejamiento en la carpeta del cliente. Eso es lo que hace que una intervención futura sea sencilla, tanto en este módulo como en el resto del cuadro.

Por último, controlo la sujeción mecánica: la luminaria nunca debe tirar de los conductores, incluso cuando se manipula para cambiar una bombilla.

Matter sobre Wi-Fi: emparejamiento y funcionamiento local

El receptor está certificado Matter 1.2: la ficha CSA hace referencia a una certificación fechada el 10 de julio de 2024, un firmware certificado 2.0.0 y un transporte Wi-Fi y Bluetooth.

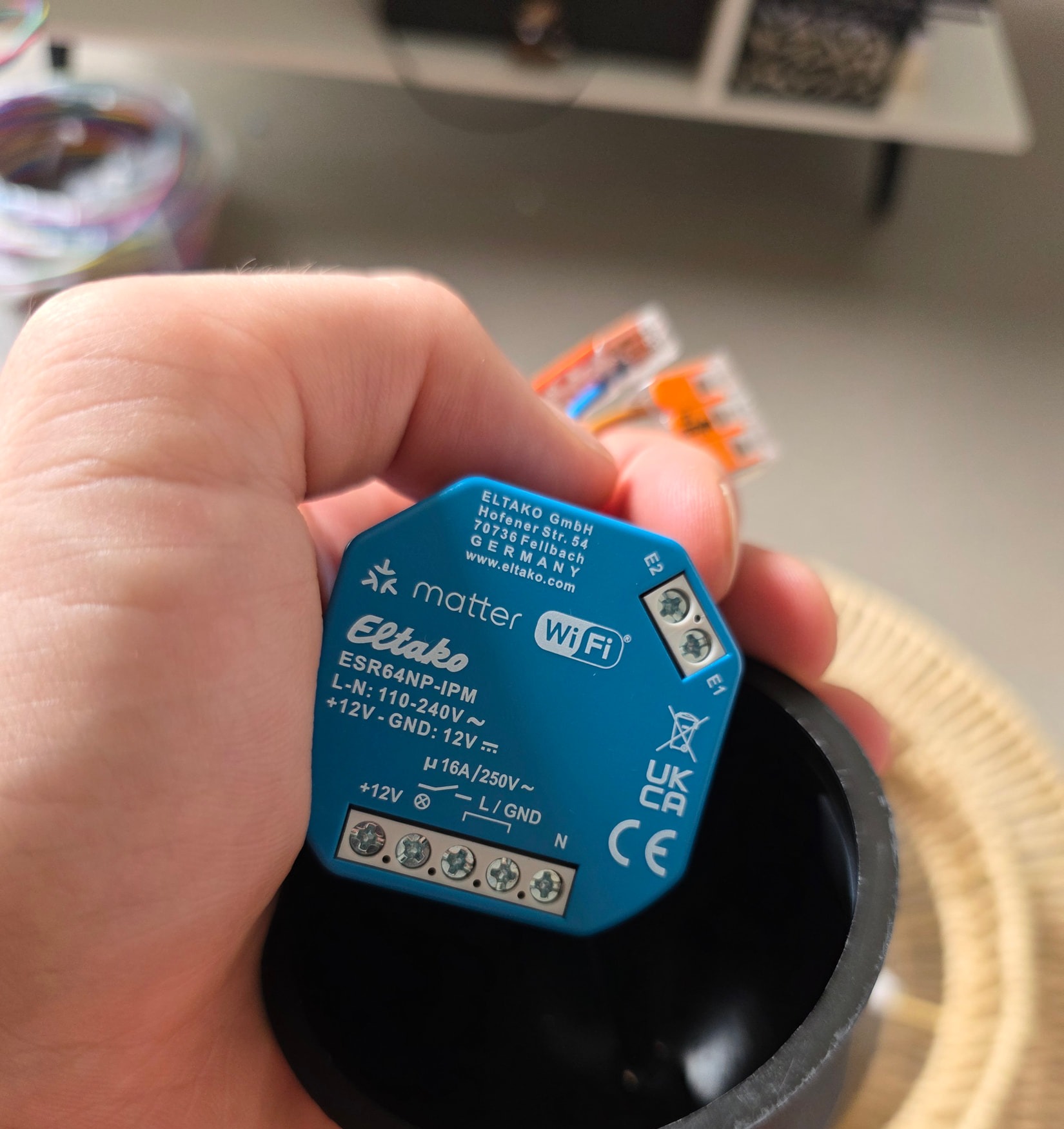

1 Marcado matter WiFi Marcado matter WiFi

Etiqueta del módulo

Verificar en la carcasa la certificación anunciada antes del emparejamiento.

Sparx Elec

El emparejamiento se realiza mediante el código QR del dispositivo, leído por el ecosistema elegido. En mi prueba con Apple Maison, el accesorio fue reconocido en menos de ocho segundos como un punto de iluminación controlable.

Las órdenes circulan localmente por la red Wi-Fi, sin servidor intermediario en la nube. Mis pruebas registraban una latencia por debajo de 80 ms, y los comandos seguían operativos con el router desconectado.

La página del producto enumera los ecosistemas compatibles: Apple Home, Amazon Alexa, Google Home y Samsung SmartThings. El dispositivo se coloca después en una habitación y participa en las automatizaciones del hogar.

En la práctica, Matter cubre el uso diario y la aplicación conserva la configuración. Es este reparto el que hace que el módulo se pueda controlar sin pasarela propietaria.

La REST API documentada en OpenAPI en la página del producto abre una vía de integración local adicional, fuera de los asistentes para el gran público.

Antes de prescribir un módulo Wi-Fi, compruebo la cobertura de la red en la ubicación del techo. Una construcción metálica o una losa gruesa puede degradar la conexión, incluso a pocos metros del router.

La aplicación Eltako Connect: lo que no pasa por Matter

La app añade los dispositivos Wi-Fi a la red mediante código QR, aprende los productos, gestiona las automatizaciones y un calendario, y permite guardar una configuración para transferirla de un módulo a otro.

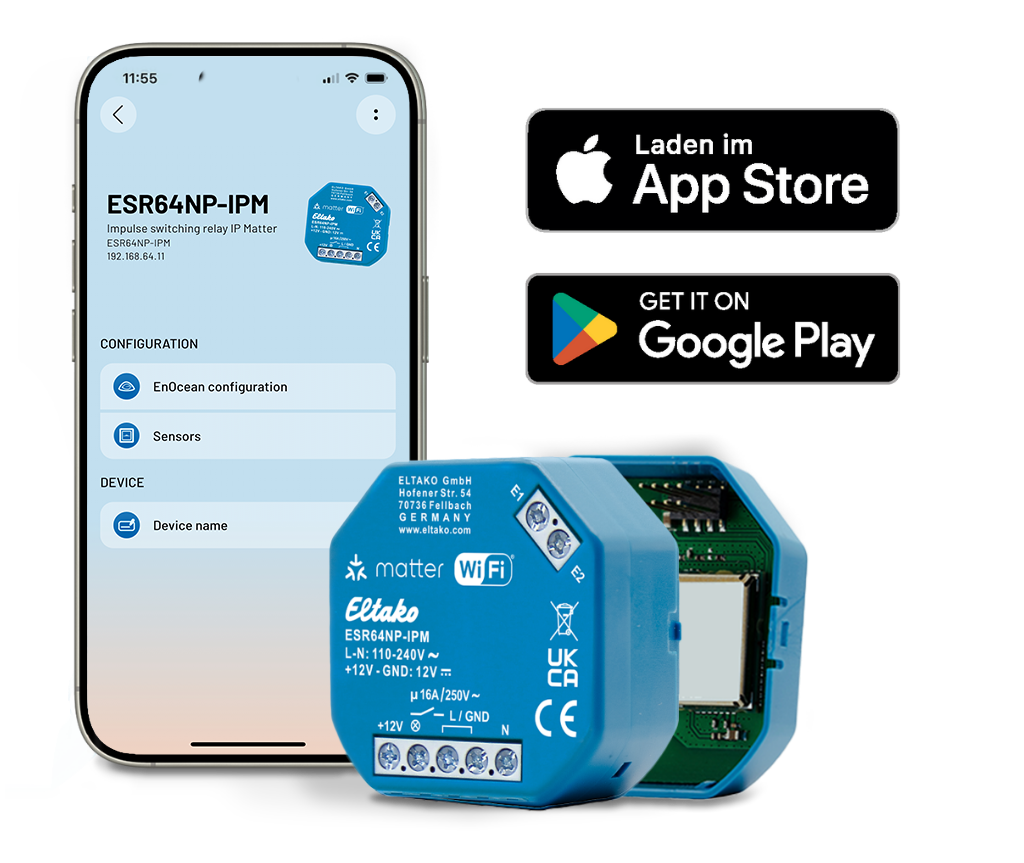

1 Pantalla de la aplicación Pantalla de la aplicación

Interfaz de configuración

Situar los ajustes finos presentados junto al módulo abierto.

Fuente: eltako.com

La app consulta y lanza las actualizaciones de los dispositivos Wi-Fi, incluidas las evoluciones OTA servidas por el enlace de 2,4 GHz. También es la que configura la serie 64 y el adaptador EnOcean EOA64, opcional.

El relé se configura en la app: los modos cubren el telerruptor, el relé mantenido, variantes temporizadas y un temporizador con preaviso de apagado.

Es el único momento en que la interfaz se vuelve técnica: en el primer emparejamiento, la app pide verificar el perfil antes de validar un emisor. Sin referencias, hay que tener el manual a la vista.

Una vez aplicados los ajustes, anoto la configuración elegida en el expediente del cliente. La copia de seguridad de la aplicación sirve para el día en que haya que sustituir un módulo.

Las actualizaciones pasan por la conexión Wi-Fi del módulo. Las lanzo antes de la puesta en servicio en lugar de después, cuando todo está cerrado y guardado.

Para situar el coste de un proyecto conectado completo, los órdenes de magnitud están en mi dosier sobre el precio de la domótica: el módulo por sí solo no representa el presupuesto de una instalación.

Mantenimiento, desgaste y resolución de averías después de la instalación

Una instalación conectada envejece como el resto de la vivienda: no faltan los gestos complicados, faltan los seguimientos. Por eso dejo una nota sencilla al cliente, con la estancia, el modo elegido y el acceso utilizado.

Un módulo empotrado ya no se ve una vez cerrada la cubierta. Sin esta nota, el siguiente técnico abre las cajas al azar, y una intervención de unos minutos se convierte en una búsqueda.

Primero pruebo el mando cableado cuando existe. Si funciona, el circuito y el relé quedan descartados, y miro del lado de la red, de la aplicación o del asistente.

Si nada responde, corto el circuito, compruebo la ausencia de tensión y luego reviso las conexiones una por una. Trabajo de lo más accesible a lo menos accesible: primero la red, después la caja.

Por último, comparo los ajustes de la aplicación con la nota dejada en la instalación. Un modo modificado por error explica a veces un funcionamiento inesperado, sin que ningún componente sea el causante.

Nada de esto requiere una herramienta especial: un destornillador aislado, un VAT y el acceso a la aplicación bastan para repasarlo todo.

Lo que verifico antes de recomendar este receptor

Tres condiciones determinan la instalación, y las compruebo antes de proponer la referencia para el presupuesto.

• Relé 16 A / 250 V AC con conmutación en el paso por cero
• Bornes de jaula que aceptan el conductor flexible sin férula
• Matter sobre Wi-Fi controlable en local, sin pasarela propietaria
• Entradas +E1 y -E2 para conservar un pulsador cableado
• Aplicación Eltako Connect para los modos, las automatizaciones y las actualizaciones

• Salida no libre de potencial: retomar el esquema del circuito antes de sustituir un módulo de contacto seco
• Profundidad de caja: el módulo y sus conductores ocupan espacio detrás de un mecanismo existente
• Neutro necesario en el punto de instalación, como en cualquier receptor de 230 V
• Emparejamiento inicial que hacer en la aplicación, con el perfil por verificar
• Precio no publicado por el fabricante, a consultar con el circuito profesional

Son verificaciones del oficio, no reservas sobre el módulo: el material cumple su promesa cuando el circuito está listo para recibirlo.

Precio y suministro del ESR64NP-IPM

El precio recomendado no se publica en las páginas de producto del fabricante, ficha técnica incluida. Por tanto, la tarifa hay que preguntarla al circuito profesional que distribuye la marca.

Esto no cambia la decisión técnica: el presupuesto se juzga con el módulo, la caja y la mano de obra de instalación. Para situar el conjunto, el cuadro eléctrico conectado muestra dónde se insertan estos módulos en una instalación existente.

En renovación, la partida que más pesa sigue siendo rehacer los acabados: abrir un techo, volver a cerrarlo, volver a pintarlo. Un módulo bien elegido no sirve de nada si la colocación es chapucera.

La última pasada antes de dejar la obra

Cuando la tulipa ya está cerrada y los muebles en su sitio, hago de nuevo la prueba completa: encendido y apagado desde el mando por cable, desde la aplicación y desde el asistente.

Una prueba parcial se paga en la primera llamada del cliente, a menudo por un detalle que se resuelve en unos minutos allí mismo.

También verifico que la luminaria no tire de los conductores al manipularla, y que la tulipa se cierre sin forzar. Un módulo comprimido detrás de una tulipa anuncia una nueva intervención.

Anoto el código de emparejamiento de la etiqueta y lo añado a la nota de configuración, junto con el modo elegido. El día que haya que sustituir el módulo, la reposición se hace sin tener que buscar.

Entrego al cliente el nombre de la aplicación Eltako Connect, la estancia cubierta y el circuito afectado en el cuadro. Es breve, y evita tener que volver a explicarlo todo por teléfono.
