FI-Schutzschalter löst aus: Ursachen und Lösungen

Ein FI-Schutzschalter löst aus, wenn er einen Fehlerstrom misst: Strom fließt über einen unerwünschten Weg ab, statt auf dem Neutralleiter zurückzukehren. Das Gerät überwacht die Differenz zwischen dem ein- und ausfließenden Strom und unterbricht den Stromkreis innerhalb von wenigen Millisekunden, bevor ein Stromschlag lebensgefährlich werden kann. In einem deutschen Haushalt ist ein FI-Schutzschalter, der immer wieder auslöst, fast immer durch Feuchtigkeit, ein defektes Gerät, eine beschädigte Leitung oder einen Fehler in der festen Installation zu erklären.

Ein FI-Schutzschalter löst niemals grundlos aus: Das Messwerk schaltet ab, sobald der Differenzstrom zwischen Außenleiter und Neutralleiter die 30-mA-Schwelle überschreitet. In der Praxis führt nur ein systematisches Vorgehen schnell zur Fehlerquelle: Alle nachgeschalteten Leitungsschutzschalter trennen, mobile Großverbraucher einzeln prüfen, Außeninstallationen auf Feuchtigkeitseintritt kontrollieren und den Isolationswiderstand der Leitungen nach DIN VDE 0100-600 messen.

Was ein FI-Schutzschalter tatsächlich erkennt

Ein Fehlerstrom-Schutzschalter überwacht den Stromfluss durch die Leiter des Stromkreises oder der Stromkreise, die er schützt. Im Normalzustand sollten die Ströme ausgeglichen sein: Was auf dem Außenleiter abfließt, kehrt auf dem Neutralleiter zurück. Nimmt ein Teil des Stroms einen ungewollten Weg zur Erde, kann das Ungleichgewicht den FI-Schutzschalter zum Auslösen bringen.

Das Grundprinzip beruht auf dem Kirchhoffschen Stromgesetz: Der Gesamtstrom, der in einen Stromkreis eintritt, entspricht genau dem Gesamtstrom, der denselben Stromkreis verlässt, da er nirgendwo anders hinfließen kann. Wenn eine Differenz zwischen dem eintretenden und dem austretenden Strom besteht, entsteht ein Reststrom, der vom FI-Schutzschalter erkannt wird. Ein Hauptzweck von FI-Schutzschaltern ist der Schutz von Personen, die versehentlich mit freiliegenden Leitern in Berührung kommen. Zu diesem Zweck sind FI-Schutzschalter so eingestellt, dass sie einen Fehlerstrom von höchstens 30 mA erkennen.

Deshalb sollte ein wiederholtes Auslösen nicht automatisch dem Verteilerkasten angelastet werden. Das Schutzgerät reagiert möglicherweise nur korrekt auf einen Fehler an anderer Stelle der Anlage. Moderne elektronische Geräte erzeugen von Natur aus pulsierende Gleichstromlecks, die ältere Wechselstrom-Schutzschalter außer Gefecht setzen können. Ein FI-Schalter löst ausschließlich aufgrund eines Ungleichgewichts im Leckstrom aus, nicht aufgrund von Überlastung oder Kurzschluss.

Zu viele Verbraucher sind also keine vollständige Erklärung für einen FI-Auslöser. Hohe Leistungsaufnahme kann ein Überstromschutzgerät auslösen, während sich der FI um den Fehlerstrom kümmert. Mehrere Geräte können trotzdem indirekt beitragen, wenn ihre normalen Leckströme sich hinter demselben FI summieren.

Die häufigsten Ursachen für einen auslösenden FI-Schutzschalter

Wenn ein FI-Schutzschalter wiederholt auslöst, fällt die Ursache in eine kleine Zahl von Familien. Ich arbeite sie bei einer Diagnose in derselben Reihenfolge ab: angeschlossene Geräte, Feuchtigkeit, Leitungsfehler und das Gerät selbst. So sieht jede einzelne in der Praxis aus.

Ein defektes angeschlossenes Gerät

Ein beschädigtes oder verschlissenes Gerät kann Strom zur Erde ableiten. Waschmaschinen, Geschirrspüler, Wasserkocher, Wäschetrockner, Heizlüfter und andere Geräte können elektrische Fehler entwickeln. Wenn es sicher möglich ist, ziehen Sie die Stecker der tragbaren Geräte am betroffenen Stromkreis und prüfen Sie, ob der FI anbleibt. Wenn ein Gerät beim erneuten Anschließen zuverlässig den Auslöser verursacht, lassen Sie dieses Gerät ausgesteckt und veranlassen Sie Reparatur oder Ersatz.

Fehlerstrom aus einem fest angeschlossenen Gerät

Auch fest angeschlossene Geräte können Isolationsfehler entwickeln. Heizelemente sind ein häufiger Bereich, in dem Verschleiß einen Leckstrom erzeugt, der erst auftritt, wenn das Gerät zu heizen beginnt oder eine bestimmte Betriebsphase erreicht. Trennen Sie keine feste Verdrahtung selbst. Notieren Sie, welches Gerät beim Auslösen in Betrieb war, und geben Sie diese Information dem Elektriker, der die Diagnose durchführt.

Feuchtigkeit oder Wassereintritt

Feuchtigkeit in einer Außensteckdose, Gartenbeleuchtung, Abzweigdose, im Keller oder in anderen elektrischen Betriebsmitteln kann einen Leckpfad zur Erde erzeugen. Der Hinweis ist oft, dass der FI während des Regens, nach schwerem Wetter oder bei feuchten Bedingungen auszulösen beginnt. Benutzen Sie elektrische Geräte, die sichtbar nass oder beschädigt sind, nicht weiter und öffnen Sie keine Außenleuchten, um spannungsführende oder feste Verdrahtung zu untersuchen.

Beschädigte oder verschlissene feste Leitungen

Die Isolierung von Kabeln kann durch Bohren, Schrauben, Quetschen, Hitze, Alterung oder frühere Bauarbeiten beschädigt werden. Ein Leitungsfehler kann dauerhaft sein oder nur auftreten, wenn sich das Kabel bewegt, feucht wird oder einer bestimmten Last ausgesetzt ist. Wenn das Trennen tragbarer Geräte keinen Unterschied macht, wird eine feste Leitung wahrscheinlicher, und eine Isolationsmessung ist dann sinnvoller als das wahllose Austauschen von Steckdosen.

Ein Neutralleiter-Erde-Fehler

Ein Neutralleiter, der eine ungewollte Verbindung mit der Erde herstellt, kann verwirrendes FI-Verhalten verursachen. Der FI kann auslösen, wenn eine andere Last eingeschaltet wird, wenn Stromkreise wiederhergestellt werden oder unter Bedingungen, die nicht direkt mit der Fehlerstelle zusammenhängen. Neutralleiter-Erde-Fehler erfordern eine elektrische Messung. Sie sollten nicht untersucht werden, indem man die Abdeckung des Verteilers entfernt, Neutralleiter abklemmt oder an der festen Verdrahtung experimentiert.

Kumulierte Leckströme mehrerer Geräte

Elektronische Geräte können kleine Mengen normalen Schutzleiterstroms erzeugen. Ein einzelnes Gerät reicht möglicherweise nicht aus, um den FI auszulösen, aber der kombinierte Leck vieler Geräte kann ungewollte Auslösungen wahrscheinlicher machen, besonders wenn ein FI mehrere Stromkreise schützt. Jedes moderne Elektronikgerät wie PCs, LED-Beleuchtung, Waschmaschinen und Ladegeräte für Elektrofahrzeuge enthält EMI-Filter, die konstruktionsbedingt winzige Ströme von üblicherweise 1 bis 3 mA zum Erdungsleiter ableiten. Schließt man viele solcher Geräte an einen einzigen 30-mA-FI an, kann deren kombinierter normaler Ableitstrom den Schwellenwert überschreiten, obwohl kein tatsächlicher Fehler vorliegt.

1 Testtaste Testtaste

FI-Schutzschalter

Die monatliche Prüftaste prüft die mechanische und elektrische Funktion des FI-Schutzschalters, ohne die Verkabelung zu berühren.

Eine beschädigte Steckdose, ein beschädigter Schalter oder ein beschädigtes Bauteil

Physische Beschädigung, Verschmutzung, Wassereintritt oder verschlissene Verdrahtung an einem Bauteil können einen Erdschlussfehler erzeugen. Verfärbung, Risse, Brummen, Wärme oder sichtbare Beschädigung sind Gründe, den betroffenen Punkt nicht weiter zu benutzen. Bei Wärme, Lichtbogen, Rauch oder Brandgeruch handelt es sich um ein dringendes elektrisches Problem, nicht um ein wiederholtes Einschalten des FI.

Ein Verdrahtungsfehler nach elektrischen Änderungen

Falsche Neutralleiterverbindungen, geteilte oder geliehene Neutralleiter und Verdrahtungsfehler, die bei Änderungen eingeführt wurden, können FI- oder RCBO-Auslösungen verursachen. Das Problem kann erst nach einem neuen Stromkreis, einer Beleuchtungsänderung oder einer Änderung am Verteiler offensichtlich werden. Sagen Sie dem Elektriker, ob das Auslösen unmittelbar nach elektrischen Arbeiten begonnen hat, denn diese Vorgeschichte kann die Diagnose erheblich eingrenzen.

Intermittierender oder transienter Leck aus elektronischen Geräten

Einige Fehler treten nur beim Start, beim Herunterfahren, während Heizzyklen oder unter anderen vorübergehenden Betriebsbedingungen auf. Elektronische Filter und kapazitive Lasten können ebenfalls zu stehendem oder transientem Leck beitragen. Notieren Sie den Zeitpunkt des Auslösens, die zu diesem Zeitpunkt laufenden Geräte und ob Wetter oder Heizzyklen relevant erscheinen. Muster liefern oft mehr Informationen als wiederholtes Einschalten des Geräts.

Ein defekter oder gealterter FI-Schutzschalter

Der FI-Schutzschalter selbst kann ausfallen oder falsch arbeiten, aber er sollte nicht einfach deshalb beschuldigt werden, weil er auslöst. Angeschlossene Lasten, Leck innerhalb der Anlage und andere Stromkreisbedingungen können das Verhalten des FI beeinflussen. Wenn Installationsfehler und angeschlossene Geräte ordnungsgemäß ausgeschlossen wurden, kann ein Elektriker das Schutzgerät prüfen und feststellen, ob ein Austausch angemessen ist. Wiederholtes Auslösen allein bedeutet nicht, dass der ganze Verteiler ersetzt werden muss.

1 30-mA-Kennzeichnung 30-mA-Kennzeichnung 2 Leitungsschutzschalter Leitungsschutzschalter

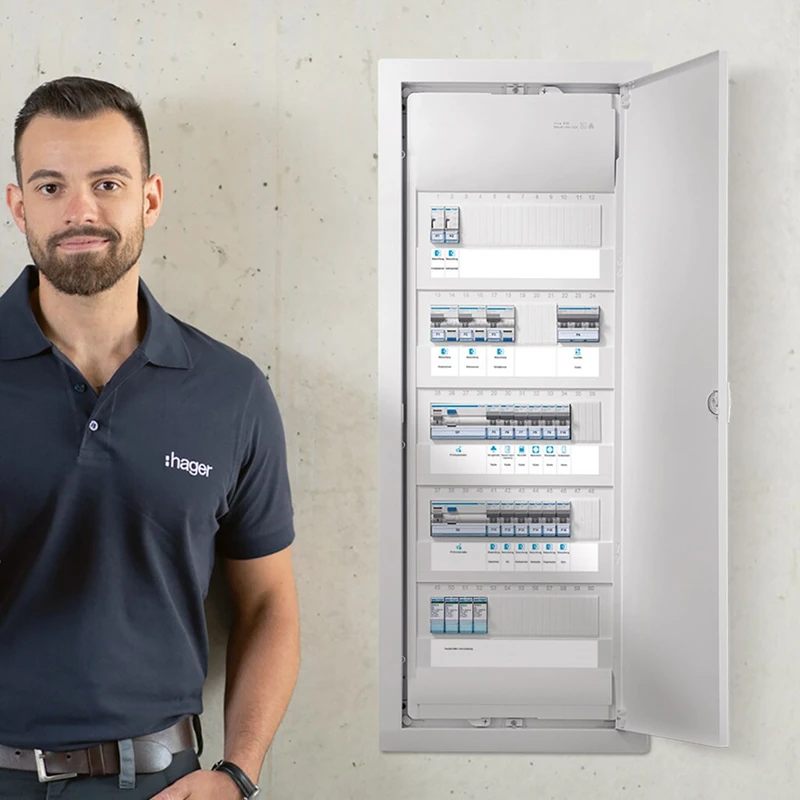

Verteiler mit FI-Schutzschalter

Die Diagnose beginnt mit der 30-mA-Empfindlichkeit des FI-Schutzschalters, dann folgen die Leitungsschutzschalter der einzelnen Stromkreise.

1. 1 30-mA-Kennzeichnung
2. 2 Leitungsschutzschalter

Was Sie selbst prüfen können, wenn der FI auslöst

Die Fehlersuche durch den Hausbesitzer sollte bei der Beobachtung und den normalen Bedienelementen bleiben. Entfernen Sie nicht die Abdeckung des Verteilers, trennen Sie keine feste Verdrahtung und verwenden Sie keine elektrischen Messgeräte, wenn Sie diese Arbeiten nicht beherrschen. Überbrücken Sie keinen FI-Schutzschalter, halten Sie ihn nicht in der EIN-Stellung und ersetzen Sie ihn nicht durch einen anderen Nennwert, nur um das Auslösen zu stoppen. Der Grund für die Auslösung muss zuerst festgestellt werden.

Wenn ein FI-Schutzschalter bei jedem Einschalten sofort wieder auslöst, kann ein dauerhafter Leckfehler auf einem angeschlossenen Stromkreis, ein Fehler an einem fest angeschlossenen Gerät, ein Neutralleiter-Erde-Problem oder ein Problem mit dem FI selbst vorliegen. Wenn zugängliche tragbare Geräte ausgesteckt wurden und der FI trotzdem nicht anbleibt, wird wiederholtes Einschalten das Problem wahrscheinlich nicht finden. An diesem Punkt ist eine gezielte elektrische Messung meist sinnvoller.

Wie ein Elektriker die Ursache findet

Die professionelle Fehlersuche zielt darauf ab festzustellen, ob der Leck von angeschlossenen Geräten, einem bestimmten Stromkreis, der festen Installation oder dem FI selbst kommt. Je nach Fehler kann der Elektriker die Anlage prüfen, wahrscheinliche Quellen trennen, geeignete Spannungsfreiheitsprüfungen durchführen, den Leckstrom messen und das Schutzgerät testen. Die genaue Reihenfolge hängt von den vor Ort gefundenen Beweisen ab und nicht von einem universellen Test.

Der Profi prüft mit speziellen Messgeräten, wo der Fehlerstrom entsteht: Isolationsmessungen, um beschädigte Leitungen zu erkennen, Stromkreisprüfungen, um defekte Geräte oder Leitungsabschnitte zu identifizieren, und die Prüfung des FI-Schutzschalters selbst, falls dieser mechanisch defekt oder gealtert ist. Verdeckte Isolationsfehler, beschädigte Leitungen oder ein schleichender Fehlerstrom sind nicht sichtbar, können aber zu Stromschlägen oder Bränden führen.

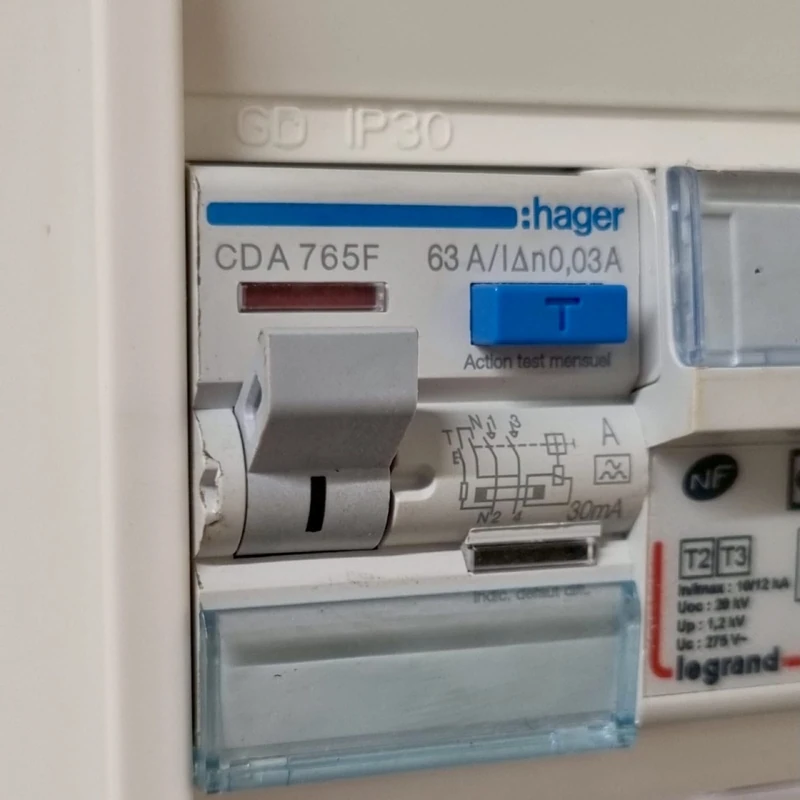

1 Testtaste T Testtaste T

FI-Schutzschalter Typ F

Der Typ steht auf der Front: Typ F für Stromkreise mit Frequenzumrichtern, 30 mA für den Personenschutz.

Sollten Sie den FI-Schutzschalter ersetzen, weil er auslöst?

Nicht automatisch. Den FI-Schutzschalter vor der Prüfung der Anlage zu ersetzen, kann die eigentliche Diagnosefrage verbergen: Welcher Strom bringt ihn zum Auslösen? Ein Austausch kann angemessen sein, wenn die Prüfung bestätigt, dass das Gerät defekt, beschädigt oder für die Anlage ungeeignet ist. Wenn das eigentliche Problem aber ein defektes Gerät, Wassereintritt, beschädigte Leitungen oder übermäßiger kumulierter Leck ist, behebt allein der Austausch des FI diese Ursache nicht.

Ein FI-Schutzschalter ist ein äußerst zuverlässiges mechanisches Bauteil. Löst er aus, erfüllt er in den meisten Fällen genau seine vorgesehene Funktion: Er erkennt einen gefährlichen Leckstrom oder deckt einen grundlegenden Fehler in der Schaltung auf. Die Umrüstung auf RCBOs und die Auswahl von Geräten des Typs A oder Typ B lösen das Problem der häufigen Fehlauslösungen in modernen Systemen dauerhaft.

Wann das Auslösen des FI ein elektrischer Notfall ist

Wiederholtes Auslösen des FI muss untersucht werden, aber nicht jeder Auslöser ist automatisch ein Notruf. Der Grad der Dringlichkeit hängt von den begleitenden Symptomen ab. Veranlassen Sie dringende elektrische Hilfe, wenn das Auslösen mit Wärme, Lichtbogen, Rauch, Brandgeruch oder sichtbarer Beschädigung an einem Bauteil oder Kabel verbunden ist. Diese Situationen gehen über die normale Fehlersuche hinaus und erfordern sofortige Aufmerksamkeit.

Warum der FI zufällig oder nur zu bestimmten Zeiten auslöst

Intermittierende FI-Fehler sind oft schwerer zu finden, weil der elektrische Zustand möglicherweise nicht vorhanden ist, wenn jemand die Anlage zum ersten Mal prüft. Das Auslösen kann vom Wetter, von den laufenden Geräten oder von der Temperatur eines Heizelements abhängen. Deshalb zählt das Muster der Auslösungen genauso wie die Auslösungen selbst.

Ein paar Hinweise grenzen die Suche ein. Wenn das Problem hauptsächlich während des Regens oder nach schwerem Wetter auftritt, ist Feuchtigkeitseintritt in einem Außenstromkreis der erste Verdacht. Wenn es auftritt, wenn ein bestimmtes Gerät startet, leckt dieses Gerät wahrscheinlich. Wenn es nachts auftritt, obwohl nichts Offensichtliches läuft, ist ein fest angeschlossenes Gerät mit Standby-Schaltung oder ein Heizelement ein starker Kandidat. Den Zeitpunkt jeder Auslösung, die zu diesem Zeitpunkt laufenden Geräte und das Wetter zu notieren, gibt dem Elektriker die Beweise, um den Fehler schnell zu isolieren.

Warum der FI nicht anbleibt

Wenn ein FI-Schutzschalter bei jedem Einschalten sofort wieder auslöst, kann ein dauerhafter Leckfehler auf einem angeschlossenen Stromkreis, ein Fehler an einem fest angeschlossenen Gerät, ein Neutralleiter-Erde-Problem oder ein Problem mit dem FI selbst vorliegen. Das sofortige Wiederauslösen ist tatsächlich eine nützliche Information: Es sagt Ihnen, dass der Fehler gerade jetzt vorhanden ist, nicht intermittierend.

Wenn zugängliche tragbare Geräte ausgesteckt wurden und der FI trotzdem nicht anbleibt, wird wiederholtes Einschalten das Problem wahrscheinlich nicht finden. An diesem Punkt ist eine gezielte elektrische Messung meist sinnvoller. Ein Elektriker kann Stromkreise einzeln trennen, um herauszufinden, welcher den Fehler hält, und dann den Leck auf diesem Stromkreis messen, um die genaue Stelle zu finden.

Der Unterschied zwischen FI, LS und FI/LS

Das Verständnis der drei Geräte vermeidet einen häufigen Fehler: die Annahme, dass jede Auslösung dasselbe Problem ist. Ein FI-Schutzschalter reagiert auf Fehlerstrom, also auf Strom, der zur Erde leckt. Ein Leitungsschutzschalter reagiert auf Überstrom, also auf Überlast oder Kurzschluss. Ein FI/LS-Schalter kombiniert beides und kann daher aus beiden Gründen auslösen.

Wenn ein Gerät auslöst, ist die erste Frage, welches es war. War es ein Leitungsschutzschalter, ist der Stromkreis überlastet oder kurzgeschlossen. War es ein FI, leckt Strom zur Erde. War es ein FI/LS, sind beide Bedingungen möglich, und eine Messung kann nötig sein, um sie zu unterscheiden. Diese Unterscheidung allein halbiert oft die Diagnosezeit, weil sie Ihnen sagt, welche Fehlerfamilie zu suchen ist.

Wo der FI-Schutz Pflicht ist

Der FI-Schutzschalter ist in vielen Fällen nach der DIN-Norm DIN VDE 0100 gesetzlich vorgeschrieben. Demnach müssen in Wohnräumen alle Steckdosen, die von Laien benutzt werden, über einen gemeinsamen FI-Schalter mit einem maximalen Auslösestrom von 30 Milliampere abgesichert sein. Bei Neubauten ist seit 2007 ein FI-Schutzschalter in Wohngebäuden Pflicht. In Feuchträumen wie Badezimmern oder Waschküchen gilt die Einbaupflicht bereits seit 1984. Auch beim Umbau bestehender Stromanlagen oder beim Erweitern um neue Steckdosen oder Leitungen muss ein FI-Schalter nachgerüstet werden.

Für Altbauten besteht grundsätzlich Bestandsschutz. Wenn die elektrische Anlage zum Zeitpunkt ihrer Errichtung den damaligen Vorschriften entsprach, muss nicht automatisch nachgerüstet werden. Anders sieht es aus, wenn die Nutzung verändert wird und etwa aus einem Abstellraum ein Kinderzimmer wird, bauliche Veränderungen vorgenommen werden, zum Beispiel ein neuer Stromkreis entsteht, oder der Zustand nicht mehr als sicher gilt, beispielsweise bei erkennbaren Mängeln wie fehlenden Schutzleitern, nicht normgerechter Absicherung oder beschädigten Leitungen. In diesen Fällen verlangt der Gesetzgeber eine Nachrüstung des FI-Schalters.

Wann ist ein Elektriker gefragt?

Nicht jeder ausgelöste FI-Schutzschalter ist gleich ein Fall für den Fachmann, doch es gibt klare Grenzen. Das gilt besonders bei wiederholtem Stromausfall ohne erkennbaren Grund, einem FI-Schalter, der sich gar nicht mehr einschalten lässt, ungeklärtem Stromausfall, obwohl die Sicherungen alle drin sind, und sichtbaren Schäden an Steckdosen, Kabeln oder Geräten. In diesen Fällen braucht es zwingend eine Klärung durch einen Elektrofachbetrieb.

Reparaturversuche an der Elektroinstallation durch Laien sind nicht nur verboten, sondern auch lebensgefährlich. Ein Profi kann mit speziellen Messgeräten gezielt prüfen, wo der Fehlerstrom entsteht. Dazu gehören Isolationsmessungen, um beschädigte Leitungen zu erkennen, Stromkreisprüfungen, um defekte Geräte oder Leitungsabschnitte zu identifizieren, und die Prüfung des FI-Schutzschalters selbst, falls dieser mechanisch defekt oder gealtert ist.

Was ein neuer FI-Schutzschalter kostet

Auch ein FI-Schutzschalter kann über die Jahre oder Jahrzehnte altern oder durch Überspannung beschädigt werden. Die Geräte sollten regelmäßig mit der Prüftaste getestet werden. Versagt der Test oder löst der Schalter nicht mehr korrekt aus, muss er ausgetauscht werden. Der FI-Schutzschalter selbst kostet etwa 30 bis 80 Euro, der Einbau durch den Elektriker etwa 100 bis 200 Euro. Die Kosten variieren je nach Aufwand, besonders bei älteren Anlagen.

Lassen Sie die Installation immer dokumentieren, insbesondere bei Mietobjekten, so sind Funktion und Sicherheit im Ernstfall nachweisbar. In Mietwohnungen gilt: Solange keine neuen Steckdosen oder Leitungen installiert werden, besteht keine gesetzliche Pflicht für den Vermieter, nachzurüsten. Wünscht ein Mieter dennoch den Einbau eines FI-Schalters, muss er um Erlaubnis bitten und auch die Kosten selbst tragen. Anders sieht es aus, wenn im Rahmen eines Umbaus ein neuer Steckdosenkreis installiert wird, zum Beispiel beim Einbau einer neuen Küche. Hier muss der Vermieter den FI-Schutz nachrüsten.

Häufige Fehler im Umgang mit einem auslösenden FI

Der häufigste Fehler ist, den FI als Gegner zu behandeln. Ihn zu überbrücken, in der EIN-Stellung zu halten oder einen anderen Nennwert einzubauen, um das Auslösen zu stoppen, entfernt den Schutz, der Menschen sicher hält. Der FI ist nicht das Problem; er meldet ein Problem.

Der zweite Fehler ist, den FI oder den ganzen Verteiler zu ersetzen, ohne die Ursache zu finden. Wenn der eigentliche Fehler ein leckendes Gerät, Wassereintritt oder beschädigte Leitungen ist, wird ein neues Gerät genauso auslösen. Das Geld ist besser in die Diagnose investiert.

Der dritte Fehler ist, das Muster zu ignorieren. Eine Auslösung, die nur im Regen oder nur bei einem bestimmten Gerät auftritt, ist ein starker Hinweis. Aufzuschreiben, wann Auslösungen passieren und was zu diesem Zeitpunkt lief, ist der günstigste und nützlichste Schritt, den ein Hausbesitzer tun kann.
