Bestes Multimeter für Elektriker: Kaufberatung

Ein Multimeter gehört zu den wichtigsten Messgeräten in der Elektrotechnik. Egal ob im Elektrohandwerk, der Industrie oder dem privaten Heimwerkerbereich, ein Multimeter ist unverzichtbar, um schnell, zuverlässig und sicher elektrische Messungen durchzuführen. Das Multimeter vereint dabei verschiedene Messgrößen in einem Gerät: Spannungsmessung, Strommessung, Widerstandsmessung, Frequenzmessung, Diodenmessung und Durchgangsprüfung.

Das Angebot ist groß und reicht von günstigen Einsteigermodellen bis hin zu professionellen Messgeräten für mehrere hundert Euro. Die Preisunterschiede bei den Messgeräten sind enorm, und die Auswahl an Modellen, Geräteklassen und Zusatzfunktionen ist schier unüberschaubar. Von der Datenübertragung per Bluetooth bis zum integrierten Oszilloskop gibt es für jeden Geschmack passende Extras. Deshalb ist es wichtig zu wissen, worauf man beim Kauf achten sollte.

Digitale oder analoge Multimeter?

Die Frage, ob digital oder analog besser ist, wird häufig gestellt. Analoge Multimeter haben heute weitgehend ausgedient. Es gibt nur sehr wenige Sonderfälle, in denen analoge Messgeräte noch einen Vorteil haben. Grundsätzlich sollte man nur noch auf digitale Multimeter setzen. Diese sind zuverlässiger, leichter abzulesen und verringern so die Fehleranfälligkeit.

Moderne Digitalmultimeter mit Display sind günstiger, widerstandsfähiger und bieten eine große Auswahl möglicher Zusatzfunktionen. Früher wurden verschiedene Geräte benötigt, um die drei wichtigsten Kennzahlen Strom, Spannung und Widerstand zu messen, heute reicht hier ein kompaktes Multimeter. Gemessen wird in der Regel mit zwei Messspitzen, die per Kabel am Multimeter angeschlossen sind. Die Prüfspitzen sowie Kabel sind in der Regel rot und schwarz und geben die Polarität an: Rot steht für Plus, schwarz für Minus.

Die wichtigsten Kriterien beim Kauf

Ein gutes Multimeter sollte mindestens folgende Messungen beherrschen: Gleich- und Wechselspannung, Widerstandsmessung und Strommessung. Je nach Einsatzbereich können zusätzliche Funktionen sinnvoll sein: Durchgangsprüfung, Diodentest, Kapazitätsmessung, Frequenzmessung und Temperaturmessung.

Weitere wichtige Kriterien sind ein gut ablesbares Display, einfache Bedienbarkeit und ein robustes Gehäuse. Gerade bei regelmäßiger Nutzung lohnt es sich, auch hierauf bei der Auswahl zu achten. Eine ausreichende Displaygröße und Hintergrundbeleuchtung sind für die tägliche Arbeit unverzichtbar.

1 Prüfspitze Prüfspitze 2 Spannungsanzeige Spannungsanzeige

Spannungsprüfer ohne Kontakt

Ein Spannungsprüfer ohne Kontakt prüft in einem Handgriff, ob ein Kabel unter Spannung steht, bevor man einen Stromkreis öffnet.

1. 1 Prüfspitze
2. 2 Spannungsanzeige

Die Sicherheitskategorie CAT

Ein wichtiges Kriterium bei der Auswahl eines Multimeters ist die richtige Kategorie. Messgeräte werden in Kategorien von CAT I bis CAT IV eingeteilt. Die Messkategorie gibt an, für welchen Anwendungsbereich im Niederspannungsnetz das elektrische Mess- und Prüfgerät vorgesehen ist. Zusätzlich zur Messkategorie als Anwendungsbereich ist die Maximalspannung angegeben, für die ein Messgerät zugelassen ist. Die zulässige Maximalspannung wird in drei Bereiche unterteilt: bis 300 Volt, bis 600 Volt und bis 1.000 Volt.

Eine typische Angabe ist beispielsweise CAT III 600 V. Für Elektriker und das Arbeiten an spannungsführenden Anlagen im Niederspannungsnetz sollte mindestens CAT III mit 600 Volt gewählt werden, je nach Anwendungsbereich auch höher, zum Beispiel bei PV-Anlagen.

Die Messfunktionen im Detail

Neben den Grundfunktionen gibt es inzwischen ein Sammelsurium an mehr oder weniger sinnvollen Zusatzfunktionen. Hier muss man gut abwägen, welche Funktionen für die eigenen Vorhaben tatsächlich benötigt werden. Praktisch ist erfahrungsgemäß etwa eine automatische Abschaltfunktion, die Möglichkeit, maximale und minimale Werte anzuzeigen, oder Messungen zu speichern.

Viele Multimeter bieten auch eine Temperaturmessung, können Lautstärke oder Frequenz erfassen oder LEDs und Kondensatoren durchmessen. Multimeter mit Strommessklammer, auch Zangenmultimeter genannt, eignen sich zur Überprüfung von fest angeschlossenen Leitungen, ohne den Stromkreis zu öffnen. Die Strommesszange misst den Strom, ohne den Stromkreis zu öffnen, was für Motorlasten nützlich ist.

1 Messspitzen Messspitzen 2 Display Display

Prüfung einer Steuerplatine

Der Diodentest auf einer Steuerplatine identifiziert in wenigen Sekunden ein defektes Bauteil.

1. 1 Messspitzen
2. 2 Display

Ein Beispiel: das Voltcraft VC131

Das Voltcraft VC131 ist ein digitales Multimeter für Einsteiger. Der Preis ist im unteren Bereich, trotzdem liefert das Voltcraft VC131 alle nötigen Funktionen für den Alltag. Es bietet AC/DC-Spannungsmessung, DC-Strommessung bis 10 A, Widerstandsmessung sowie Dioden- und Durchgangsprüfung.

Für den Heimwerker und für einfache Messungen ist ein solches Einsteigermodell eine sinnvolle Wahl. Für den Elektriker, der an spannungsführenden Anlagen im Niederspannungsnetz arbeitet, ist dagegen mindestens CAT III 600 V erforderlich. Die Messkategorie ist wichtiger als die Anzahl der Zusatzfunktionen, weil sie die Sicherheit des Anwenders bestimmt.

Die Anschlüsse des Multimeters

Bei vielen Multimetern gibt es mehrere Anschlussmöglichkeiten. Welche Buchse die richtige ist, hängt von der gewünschten Messfunktion ab. Für die Spannungs- und Widerstandsmessung wird die gemeinsame Buchse verwendet, für die Strommessung eine separate Buchse, die oft mit einem Sicherungsschutz versehen ist.

Die Prüfspitzen sowie Kabel sind in der Regel rot und schwarz und geben die Polarität an. Rot steht für Plus, schwarz für Minus. Beim Anschluss ist darauf zu achten, dass die Messspitzen in die richtige Buchse gesteckt werden, um eine korrekte Messung zu erhalten und das Gerät nicht zu beschädigen.

1 Zange um den Leiter Zange um den Leiter 2 Drehschalter Drehschalter

Strommesszange

Die Strommesszange misst den Strom, ohne den Stromkreis zu öffnen – nützlich für Motorlasten.

1. 1 Zange um den Leiter
2. 2 Drehschalter

Die Sicherheit beim Messen

Die Sicherheit beim Messen beginnt mit der richtigen Messkategorie. Ein Multimeter, das für CAT II ausgelegt ist, darf nicht an einer Quelle der Niederspannungsinstallation verwendet werden. Die Messkategorie gibt an, für welchen Anwendungsbereich das Gerät vorgesehen ist, und die Maximalspannung begrenzt den Einsatzbereich.

Vor jeder Messung sollte die Spannungsfreiheit des Stromkreises geprüft werden, wenn dies sicher möglich ist. Beim Messen an spannungsführenden Anlagen ist die passende Schutzausrüstung zu tragen. Die Messspitzen müssen in gutem Zustand sein, und beschädigte Kabel oder Prüfspitzen sind zu ersetzen.

Die Pflege des Multimeters

Ein Multimeter ist ein Präzisionsgerät und sollte entsprechend gepflegt werden. Das Gerät sollte vor Stößen und Feuchtigkeit geschützt werden. Die Batterien sollten regelmäßig geprüft und bei Bedarf ersetzt werden. Die Messspitzen und Kabel sollten auf Beschädigungen geprüft werden.

Ein Multimeter mit automatischer Abschaltfunktion schont die Batterie und ist im Alltag praktisch. Die Möglichkeit, maximale und minimale Werte anzuzeigen oder Messungen zu speichern, erleichtert die Arbeit. Wer sein Multimeter pflegt, verlängert seine Lebensdauer und erhält die Messgenauigkeit.

Die Messkategorien im Detail

Die Messkategorie gibt an, für welchen Anwendungsbereich im Niederspannungsnetz das elektrische Mess- und Prüfgerät vorgesehen ist. Man unterscheidet vier Messkategorien von CAT I bis CAT IV. Zusätzlich zur Messkategorie als Anwendungsbereich ist die Maximalspannung angegeben, für die ein Messgerät zugelassen ist.

CAT I ist für Geräte geeignet, die nicht mit dem Stromkreislauf verbunden sind, etwa batteriebetriebene Geräte und Solarmodule. CAT II eignet sich für Messungen an Haushaltsgeräten, die mittels Stecker mit dem Niederspannungsnetz verbunden sind, wie TV-Receiver oder 3D-Drucker. CAT III ist für Messungen an fest verbauten Geräten innerhalb der Gebäudeinstallation möglich, etwa eine Heizungsanlage oder ein Boiler. CAT IV betrifft Messungen, die an der Quelle einer Niederspannungsinstallation vorgenommen werden, zum Beispiel am Zählerkasten oder Hausanschluss.

Die zulässige Maximalspannung wird in drei Bereiche unterteilt: bis 300 Volt, bis 600 Volt und bis 1.000 Volt. Eine typische Angabe ist CAT III 600 V. Für Elektriker und das Arbeiten an spannungsführenden Anlagen im Niederspannungsnetz sollte mindestens CAT III mit 600 Volt gewählt werden, je nach Anwendungsbereich auch höher.

Die Grundfunktionen eines Multimeters

Ein gutes Multimeter sollte mindestens folgende Messungen beherrschen: Gleich- und Wechselspannung, Widerstandsmessung und Strommessung. Diese drei Grundfunktionen decken die meisten Messaufgaben in der Elektrotechnik ab. Die Spannungsmessung prüft, ob eine Spannung anliegt und wie hoch sie ist. Die Widerstandsmessung prüft den Widerstand eines Bauteils oder einer Leitung. Die Strommessung misst den Strom, der durch einen Leiter fließt.

Je nach Einsatzbereich können zusätzliche Funktionen sinnvoll sein: Durchgangsprüfung, Diodentest, Kapazitätsmessung, Frequenzmessung und Temperaturmessung. Die Durchgangsprüfung prüft, ob eine Leitung durchgängig ist. Der Diodentest prüft die Funktion einer Diode. Die Kapazitätsmessung misst die Kapazität eines Kondensators, und die Frequenzmessung erfasst die Frequenz eines Signals.

Die Bedienung und das Display

Ein gut ablesbares Display, einfache Bedienbarkeit und ein robustes Gehäuse sind weitere wichtige Kriterien bei der Auswahl. Gerade bei regelmäßiger Nutzung lohnt es sich, auch hierauf bei der Auswahl zu achten. Eine ausreichende Displaygröße und Hintergrundbeleuchtung sind für die tägliche Arbeit unverzichtbar.

Die Bedienung sollte intuitiv sein, damit die Messung schnell und sicher durchgeführt werden kann. Ein Drehschalter zur Auswahl der Messfunktion ist bei den meisten Multimetern Standard. Die Anschlüsse für die Messspitzen sollten klar beschriftet sein, damit die richtige Buchse gewählt wird.

Die Zusatzfunktionen im Überblick

Neben den Grundfunktionen gibt es inzwischen ein Sammelsurium an mehr oder weniger sinnvollen Zusatzfunktionen. Hier muss man gut abwägen, welche Funktionen für die eigenen Vorhaben tatsächlich benötigt werden. Praktisch ist erfahrungsgemäß etwa eine automatische Abschaltfunktion, die Möglichkeit, maximale und minimale Werte anzuzeigen, oder Messungen zu speichern.

Viele Multimeter bieten auch eine Temperaturmessung, können Lautstärke oder Frequenz erfassen oder LEDs und Kondensatoren durchmessen. Einige Multimeter können die Messdaten zur Auswertung per Bluetooth via Smartphone oder Tablet weiterleiten. Andere Modelle nutzen ein digitales Oszilloskop. Multimeter mit Strommessklammer eignen sich zur Überprüfung von fest angeschlossenen Leitungen, ohne den Stromkreis zu öffnen.

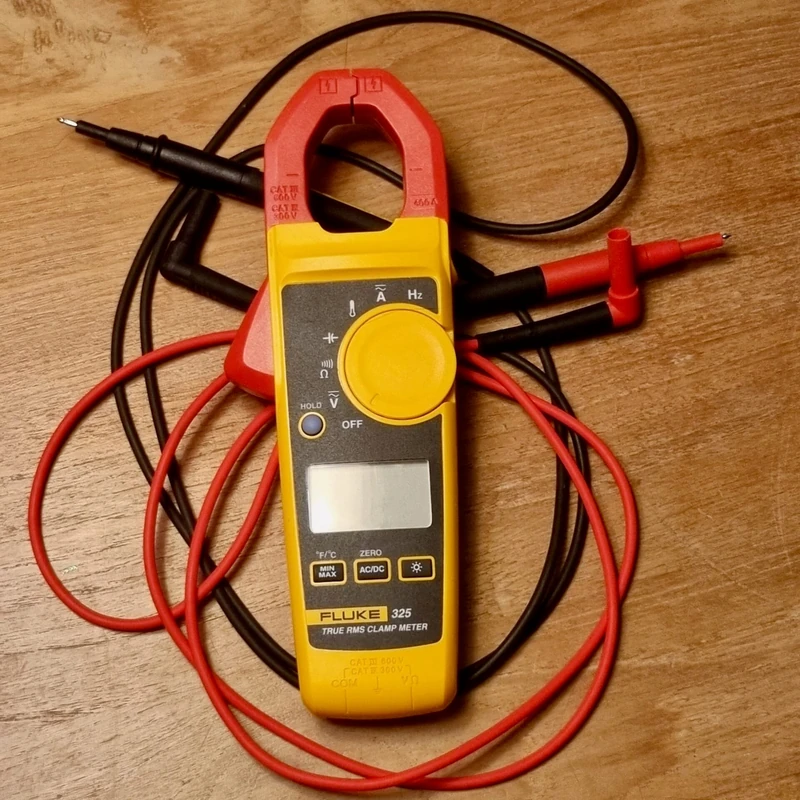

Die Strommessung mit der Zange

Ein Zangenmultimeter hat eine Strommesszange, mit der der Strom gemessen wird, ohne den Stromkreis zu öffnen. Die Zange wird um den Leiter gelegt, und das Gerät misst das Magnetfeld, das vom fließenden Strom erzeugt wird. Diese Methode ist besonders nützlich für Motorlasten und für fest angeschlossene Leitungen, die nicht geöffnet werden können.

Die Strommesszange misst den Strom, ohne den Stromkreis zu öffnen, was die Messung schneller und sicherer macht. Für die Messung an fest angeschlossenen Leitungen ist ein Zangenmultimeter die praktische Wahl. Die Messung erfolgt berührungslos, sodass der Stromkreis nicht unterbrochen werden muss.

Die Sicherheit beim Messen

Die Sicherheit beim Messen beginnt mit der richtigen Messkategorie. Ein Multimeter, das für CAT II ausgelegt ist, darf nicht an einer Quelle der Niederspannungsinstallation verwendet werden. Die Messkategorie gibt an, für welchen Anwendungsbereich das Gerät vorgesehen ist, und die Maximalspannung begrenzt den Einsatzbereich.

Vor jeder Messung sollte die Spannungsfreiheit des Stromkreises geprüft werden, wenn dies sicher möglich ist. Beim Messen an spannungsführenden Anlagen ist die passende Schutzausrüstung zu tragen. Die Messspitzen müssen in gutem Zustand sein, und beschädigte Kabel oder Prüfspitzen sind zu ersetzen. Ein Multimeter mit automatischer Abschaltfunktion schont die Batterie und ist im Alltag praktisch.

Die Pflege des Multimeters

Ein Multimeter ist ein Präzisionsgerät und sollte entsprechend gepflegt werden. Das Gerät sollte vor Stößen und Feuchtigkeit geschützt werden. Die Batterien sollten regelmäßig geprüft und bei Bedarf ersetzt werden. Die Messspitzen und Kabel sollten auf Beschädigungen geprüft werden.

Die Möglichkeit, maximale und minimale Werte anzuzeigen oder Messungen zu speichern, erleichtert die Arbeit. Wer sein Multimeter pflegt, verlängert seine Lebensdauer und erhält die Messgenauigkeit. Ein robustes Gehäuse und eine gute Verarbeitung tragen zur Langlebigkeit bei.

Die Auswahl für den Heimwerker

Für den Heimwerker ist ein Einsteigermodell eine sinnvolle Wahl. Ein solches Multimeter bietet die Grundfunktionen Spannungs-, Strom- und Widerstandsmessung sowie Durchgangsprüfung und Diodentest. Der Preis ist im unteren Bereich, trotzdem liefert es alle nötigen Funktionen für den Alltag.

Für den Heimwerker, der an Haushaltsgeräten und einfachen Stromkreisen arbeitet, ist CAT II oder CAT III ausreichend. Wichtig ist, dass das Gerät die Messkategorie aufweist, die zum Einsatzbereich passt. Ein Multimeter mit automatischer Abschaltfunktion und gut ablesbarem Display erleichtert die Arbeit und schont die Batterie.

Die Auswahl für den Profi

Für den Elektriker, der an spannungsführenden Anlagen im Niederspannungsnetz arbeitet, ist mindestens CAT III 600 V erforderlich. Je nach Anwendungsbereich kann auch CAT IV erforderlich sein, etwa bei Messungen am Zählerkasten oder Hausanschluss. Die Messkategorie ist wichtiger als die Anzahl der Zusatzfunktionen, weil sie die Sicherheit des Anwenders bestimmt.

Ein professionelles Multimeter bietet eine hohe Messgenauigkeit, ein robustes Gehäuse und eine lange Lebensdauer. Zusatzfunktionen wie True-RMS-Messung, automatische Abschaltung und die Möglichkeit, maximale und minimale Werte anzuzeigen, sind für den Profi nützlich. Die Investition in ein hochwertiges Gerät lohnt sich bei regelmäßiger Nutzung, weil es zuverlässige Messergebnisse liefert und über viele Jahre hält.

Die Spannungsmessung in der Praxis

Die Spannungsmessung ist die häufigste Messaufgabe. Mit dem Multimeter wird geprüft, ob eine Spannung anliegt und wie hoch sie ist. Dazu werden die Messspitzen an die beiden Leiter gehalten, zwischen denen die Spannung gemessen werden soll. Bei der Wechselspannungsmessung wird der Drehschalter auf die Wechselspannungsstellung gestellt, bei der Gleichspannungsmessung auf die Gleichspannungsstellung.

Vor der Messung sollte die Spannungsfreiheit des Stromkreises geprüft werden, wenn dies sicher möglich ist. Ein Spannungsprüfer ohne Kontakt prüft in einem Handgriff, ob ein Kabel unter Spannung steht, bevor man einen Stromkreis öffnet. Diese Prüfung ist ein wichtiger Sicherheitsschritt vor jeder Arbeit an einer elektrischen Anlage.

Die Widerstandsmessung in der Praxis

Die Widerstandsmessung prüft den Widerstand eines Bauteils oder einer Leitung. Dazu werden die Messspitzen an die beiden Enden des Bauteils gehalten. Der gemessene Widerstand wird auf dem Display angezeigt. Die Widerstandsmessung wird häufig zur Prüfung von Leitungen und Bauteilen verwendet.

Die Durchgangsprüfung ist eine Sonderform der Widerstandsmessung. Sie prüft, ob eine Leitung durchgängig ist. Wenn die Leitung durchgängig ist, ertönt ein Signalton. Die Durchgangsprüfung ist nützlich, um Leitungen und Verbindungen schnell zu prüfen.

Die Strommessung in der Praxis

Die Strommessung misst den Strom, der durch einen Leiter fließt. Dazu wird das Multimeter in den Stromkreis geschaltet, oder es wird eine Strommesszange verwendet. Die Strommessung mit dem Multimeter erfordert, dass der Stromkreis geöffnet und das Gerät in Reihe geschaltet wird. Die Strommessung mit der Zange ist berührungslos und erfordert kein Öffnen des Stromkreises.

Bei der Strommessung ist auf die richtige Buchse und den richtigen Messbereich zu achten. Die Strommessung bis 10 A ist bei vielen Multimetern üblich. Für höhere Ströme sind spezielle Messzangen erforderlich, die den Strom berührungslos messen, ohne den Stromkreis zu öffnen.

Die Durchgangsprüfung in der Praxis

Die Durchgangsprüfung prüft, ob eine Leitung durchgängig ist. Dazu werden die Messspitzen an die beiden Enden der Leitung gehalten. Wenn die Leitung durchgängig ist, ertönt ein Signalton. Die Durchgangsprüfung ist nützlich, um Leitungen, Verbindungen und Sicherungen schnell zu prüfen.

Die Durchgangsprüfung wird häufig bei der Fehlersuche verwendet. Wenn ein Stromkreis nicht funktioniert, wird die Durchgängigkeit der Leitungen geprüft. Eine unterbrochene Leitung oder eine defekte Verbindung wird so schnell gefunden. Die Prüfung erfolgt bei abgeschaltetem Stromkreis, nachdem die Spannungsfreiheit festgestellt wurde.

Der Diodentest in der Praxis

Der Diodentest prüft die Funktion einer Diode. Dazu werden die Messspitzen an die beiden Anschlüsse der Diode gehalten. In Durchlassrichtung zeigt das Multimeter den Spannungsabfall der Diode an, in Sperrrichtung einen hohen Widerstand. Der Diodentest identifiziert in wenigen Sekunden ein defektes Bauteil.

Der Diodentest wird häufig bei der Prüfung von Steuerplatinen verwendet. Eine defekte Diode kann die Funktion einer ganzen Schaltung beeinträchtigen. Mit dem Diodentest wird die Diode schnell geprüft und ein defektes Bauteil identifiziert.

Häufige Fehler beim Messen

Ein häufiger Fehler ist, die falsche Messkategorie zu verwenden. Ein Multimeter, das für CAT II ausgelegt ist, darf nicht an einer Quelle der Niederspannungsinstallation verwendet werden. Ein zweiter Fehler ist, die falsche Buchse für die Messspitzen zu verwenden. Bei der Strommessung muss die richtige Buchse gewählt werden, um das Gerät nicht zu beschädigen.

Ein dritter Fehler ist, die Spannungsfreiheit nicht zu prüfen, bevor man einen Stromkreis öffnet. Die Prüfung der Spannungsfreiheit ist ein wichtiger Sicherheitsschritt. Und ein vierter Fehler ist, beschädigte Messspitzen oder Kabel weiter zu verwenden. Beschädigte Messspitzen können zu falschen Messergebnissen und zu Sicherheitsrisiken führen.

Die richtige Pflege für lange Lebensdauer

Ein Multimeter ist ein Präzisionsgerät und sollte entsprechend gepflegt werden. Das Gerät sollte vor Stößen und Feuchtigkeit geschützt werden. Die Batterien sollten regelmäßig geprüft und bei Bedarf ersetzt werden. Die Messspitzen und Kabel sollten auf Beschädigungen geprüft werden.

Ein robustes Gehäuse und eine gute Verarbeitung tragen zur Langlebigkeit bei. Die Möglichkeit, maximale und minimale Werte anzuzeigen oder Messungen zu speichern, erleichtert die Arbeit. Wer sein Multimeter pflegt, verlängert seine Lebensdauer und erhält die Messgenauigkeit.
