Interrupteur différentiel qui saute au Sénégal

Quand un interrupteur différentiel saute au Sénégal, la cause est le plus souvent une fuite de courant vers la terre qui atteint le seuil de 30 mA, provoquée par un appareil dont l’isolation est défaillante, par de l’humidité ou par un câblage endommagé. Cet appareil coupe pour protéger les personnes, pas par caprice, et retrouver l’origine du déclenchement demande une méthode. Dans ce guide, je vous explique les causes les plus fréquentes et le raisonnement que j’applique sur une installation conforme à la NS 01-001.

Je pars des règles en vigueur au Sénégal, où la norme de référence pour les installations à basse tension est la NS 01-001, publiée en 2009 par l’Association Sénégalaise de Normalisation (ASN). Elle est d’application obligatoire et couvre les installations alimentées sous une tension au plus égale à 1000 volts en alternatif et 1500 volts en continu, notamment les bâtiments à usage d’habitation et commercial.

Le réseau sénégalais est géré par la Société Nationale d’Électricité du Sénégal, la Senelec, et l’alimentation y est en 230 V à 50 Hz. Ces repères comptent, car ils déterminent le calibre et la sensibilité du matériel à mettre en place. Je détaille tout ce qu’il faut savoir pour diagnostiquer un déclenchement sans se mettre en danger.

L’interrupteur différentiel n’est pas un simple disjoncteur magnétothermique. Il compare en permanence le courant qui part par la phase et celui qui revient par le neutre, et dès qu’il détecte une différence vers la terre égale ou supérieure à sa sensibilité, il coupe aussitôt l’alimentation. C’est la principale protection contre l’électrocution dans une installation moderne.

Quelles sont les causes d’un interrupteur différentiel qui saute

Avant de chercher un problème de matériel, je regarde d’abord ce que faisait l’installation au moment du déclenchement. Les causes se regroupent en quelques grandes familles, et presque toutes reviennent à une fuite de courant que le différentiel mesure et juge dangereuse.

Les appareils avec un défaut d’isolement

La cause la plus fréquente reste un appareil dont l’isolation ne joue plus son rôle. Un électroménager, une machine à laver, un chauffe-eau ou un réfrigérateur dont l’isolement interne est défaillant laisse passer une partie du courant vers la masse, puis vers la terre. Dès que cette fuite atteint 30 mA, le différentiel considère qu’une personne pourrait être en danger et coupe.

Ce cas explique pourquoi le déclenchement revient souvent au même moment, par exemple quand un appareil précis démarre. Je retrouve ce schéma quand le défaut est lié à un appareil nommé. Le test le plus simple consiste alors à débrancher un à un les appareils du circuit concerné et à réarmer le différentiel entre chaque étape.

Un câblage défectueux ou vétuste

Un câblage abîmé, une isolation de conducteur usée ou un point de passage où le fil touche une masse peuvent également provoquer une fuite. Dans une habitation ancienne, l’humidité aggrave le phénomène en créant des chemins de fuite vers la terre sur du câblage dont l’isolation est déjà fragile.

Je porte une attention particulière aux connexions desserrées, qui produisent des échauffements et finissent par créer des défauts. Une borne mal serrée est une cause classique de déclenchement intermittent, en particulier sur les circuits qui supportent de fortes charges. La vérification se fait au tableau, après avoir coupé le courant et vérifié l’absence de tension.

L’humidité

L’humidité est un facteur aggravant au Sénégal, où les conditions climatiques favorisent la condensation dans les gaines et les boîtes de dérivation. Une boîte humide, un appareil installé en extérieur sans étanchéité suffisante ou un câble mouillé créent une fuite à la terre.

Je conseille de vérifier en priorité les circuits des pièces humides, cuisine et salle de bain, ainsi que toute installation en extérieur. Quand la terre est absente ou non raccordée, le problème prend une autre ampleur, et j’y reviens plus bas.

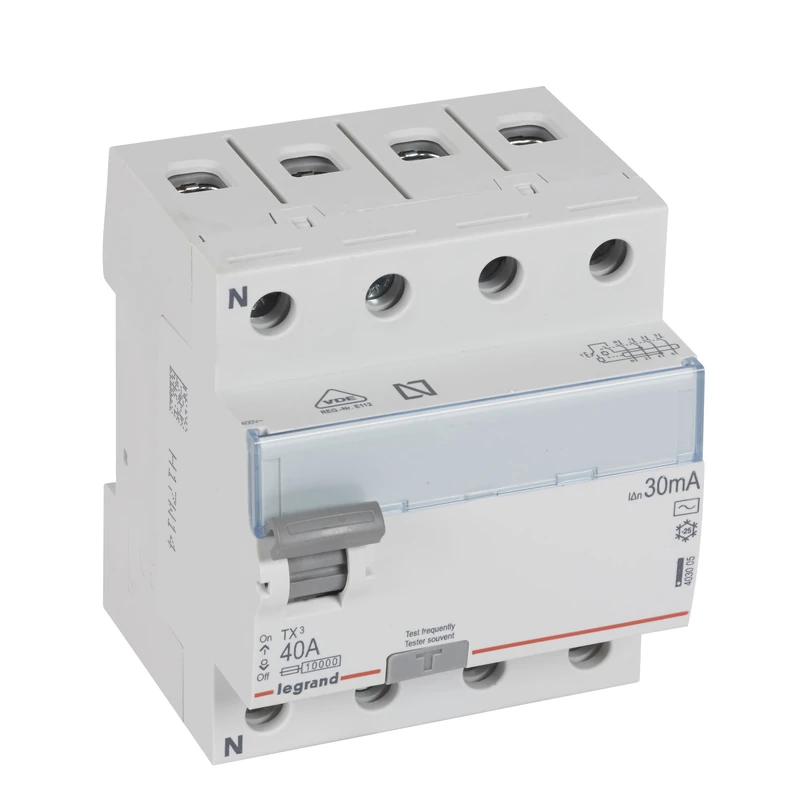

Regardez d’abord le module qui coupe : le marquage de sensibilité et le bouton de test vous disent ce que l’appareil surveille.

1 Marquage 30 mA Marquage 30 mA 2 Bouton test Bouton test 3 Levier du différentiel Levier du différentiel

Interrupteur différentiel

Le différentiel compare les courants qui partent et reviennent : il coupe en cas de fuite vers la terre, même sans surcharge.

1. 1 Marquage 30 mA
2. 2 Bouton test
3. 3 Levier du différentiel

La sensibilité 30 mA inscrite sur la façade n’est pas un détail : c’est la valeur qui assure la protection des personnes quand une fuite survient. Le bouton test, lui, sert à vérifier le mécanisme de l’appareil, pas à dépanner une installation. Je rappelle la différence quand je vois un client appuyer sur ce bouton pour tenter de comprendre pourquoi le courant saute.

Le levier du différentiel est l’élément qui se déplace lors d’un déclenchement. Sa position au moment du constat, abaissée ou relevée, fait partie des informations que je demande dès le premier diagnostic.

Le cadre réglementaire au Sénégal : NS 01-001, Cossuel et Senelec

Une fois la cause identifiée, encore faut-il que l’installation respecte les règles en vigueur. Au Sénégal, le cadre est défini par la NS 01-001 et par le contrôle de conformité rendu obligatoire par le décret n°2017-1333 du 8 juin 2017.

Le respect de la NS 01-001 conditionne directement l’accès au réseau. C’est le Comité Sénégalais pour la Sécurité des Usagers de l’Électricité, le Cossuel, qui réalise le contrôle de conformité des installations intérieures par ses inspecteurs.

Le certificat de conformité délivré par le Cossuel est un prérequis à la connexion au réseau de distribution. Il est aussi utile pour obtenir une couverture d’assurance adaptée, ce qui en fait un document qui dépasse le simple cadre technique.

Ce contrôle devient pertinent dès qu’il s’agit de mettre l’installation aux normes après un changement de compteur ou un raccordement neuf. Sans l’attestation, la Senelec ne pose pas le compteur, ce qui bloque tout le reste.

Le disjoncteur différentiel 30 mA est obligatoire dans toute installation moderne, car il coupe le courant en cas de contact accidentel avec un conducteur sous tension et constitue la principale protection contre l’électrocution. Sa présence est l’un des points critiques que les inspecteurs vérifient.

Regardez aussi le module dans son ensemble : sa largeur et son bouton de test le distinguent des disjoncteurs divisionnaires qui l’entourent.

1 Bouton « Test régulier » Bouton « Test régulier » 2 Marquage 63A / 30 mA Marquage 63A / 30 mA

Interrupteur différentiel

Module large protégeant une rangée entière, muni d'un bouton de test.

1. 1 Bouton « Test régulier »
2. 2 Marquage 63A / 30 mA

Le bouton de test peut porter la mention d’un test régulier, et le marquage indique à la fois le calibre et la sensibilité. J’insiste sur le fait que ce bouton valide le mécanisme de l’appareil et doit se tester environ une fois par mois, et non servir à comprendre un déclenchement en cours.

La manette doit s’abaisser aussitôt quand on appuie sur le bouton test. Si elle ne le fait pas, l’appareil est défectueux et doit être remplacé. C’est un geste simple, mais il suppose un différentiel en fonctionnement normal, sous tension, et il ne remplace jamais un diagnostic quand le déclenchement est réel.

Le contrôle Senelec avant tout raccordement neuf

Avant tout raccordement neuf, un agent de la Senelec inspecte l’installation et porte ses vérifications sur des points critiques. Je les détaille ici, car ils recoupent exactement les causes d’un différentiel qui saute.

• La présence d’une protection différentielle 30 mA, sans laquelle aucune protection des personnes n’est assurée.
• La mise à la terre, souvent absente ou non raccordée dans les constructions anciennes.
• Le calibre du disjoncteur de branchement, qui doit correspondre à l’usage de l’installation.

Sans validation de ces points, le compteur n’est pas posé. Cette inspection a valeur de contrôle de conformité sur le terrain, et elle rejoint le rôle du Cossuel pour l’attestation d’ensemble.

Je vois dans cette liste un lien direct avec les causes de déclenchement. Une installation qui ne remplit pas ces critères est plus exposée aux fuites, et le différentiel qui coupe est souvent le premier signal qu’un de ces points n’est pas en règle.

Comment je procède pour diagnostiquer un déclenchement

Devant un interrupteur différentiel qui saute, je procède par élimination plutôt que par hypothèse. L’objectif est d’isoler la cause sans ouvrir le tableau sans précaution, et surtout sans manipuler quoi que ce soit sous tension.

La première chose que je demande est la chronologie : à quel moment le déclenchement se produit, à quelle fréquence, et quels appareils étaient en service. Cette chronologie complète la position des leviers au moment du constat et oriente toute la suite du diagnostic.

Je regarde ensuite quels leviers du tableau sont abaissés, car tous ne concernent pas le même circuit. Cette première lecture visuelle évite de chercher une cause au mauvais endroit.

La position des leviers et la chronologie transmise à l’électricien permettent de cibler le circuit fautif.

1 Levier abaissé Levier abaissé 2 Levier relevé Levier relevé

Leviers du tableau

La position des leviers au moment du constat complète la chronologie transmise à l'électricien.

1. 1 Levier abaissé
2. 2 Levier relevé

Un levier abaissé signale un déclenchement sur le circuit correspondant, tandis qu’un levier relevé indique un circuit resté sous tension. Je compare toujours cette lecture avec les appareils branchés sur chaque circuit pour cerner la charge responsable.

Le dépannage pas à pas

Je vous donne ici la marche que je suis, dans l’ordre, avec la coupure du courant au tout début. Chaque étape suppose un accès sûr au tableau et un respect strict de la sécurité.

Cette séquence suit le principe que je répète à chaque intervention : aucun geste sur un circuit sous tension, et toujours la vérification d’absence de tension avant d’agir. Le reste du diagnostic repose sur l’élimination.

Lorsque le différentiel se réarme et reste en place une fois tous les appareils débranchés, la cause est presque toujours l’un de ces appareils. Il suffit alors de les rebrancher un à un pour identifier le coupable, et de le faire contrôler ou réparer.

Regardez aussi le repère inscrit sur chaque disjoncteur divisionnaire : il indique la courbe et le calibre, utiles avant toute recherche sans retirer le capot.

1 Marquage courbe calibre C20 Marquage courbe calibre C20

Disjoncteur divisionnaire

Les repères présents sur le tableau sont utiles avant toute recherche, sans retrait du capot.

Le marquage d’un disjoncteur divisionnaire, par exemple une courbe C20 pour un circuit de 20 ampères, permet de relier le disjoncteur à son circuit et de savoir quelle charge il peut supporter. Cette lecture est utile avant toute recherche, car elle évite de supposer quelle protection alimente quel circuit.

La mise à la terre et le différentiel de type A pour la cuisine

Deux points méritent une attention particulière dans le diagnostic au Sénégal : l’état de la mise à la terre et le type de différentiel installé sur les circuits de la cuisine.

Une mise à la terre souvent absente dans les logements anciens

La mise à la terre est souvent absente ou non raccordée dans les constructions anciennes à Dakar, notamment dans les logements construits avant 2010. Sans elle, les équipements électroménagers représentent un risque réel en cas de défaut d’isolement.

Le différentiel ne peut jouer son rôle de protection des personnes que s’il existe un chemin de fuite vers la terre qui ramène le courant fautif jusqu’à lui. Sans terre, la fuite se cherche un autre chemin, parfois à travers une personne qui touche un appareil défectueux.

Je recommande donc de vérifier la présence et le raccordement de la terre avant de s’interroger sur le déclenchement d’un différentiel. Une installation ancienne sans terre ne remplit pas les conditions de la norme, même si un différentiel y est présent.

Le type A obligatoire pour les circuits de la cuisine

Le type du différentiel compte autant que sa sensibilité. Le différentiel de type A est obligatoire pour les circuits de la cuisine, qui alimentent le lave-vaisselle, le four et les plaques de cuisson.

Le type AC courant, lui, ne détecte pas les courants différentiels à composante continue produits par les moteurs modernes. Les appareils de la cuisine, qui intègrent des moteurs et de l’électronique, peuvent créer ce type de courant, d’où l’exigence d’un type A.

C’est un point que j’intègre au diagnostic : un différentiel de type AC sur un circuit de cuisine peut laisser passer une fuite qu’un type A aurait détectée. Le remplacement par un module adapté fait alors partie de la mise en conformité.

Les contrôles qui précèdent la mise en service

Le diagnostic d’un déclenchement rejoint la mise en conformité dès que l’on parle de remplacement de matériel. Un différentiel neuf, c’est l’occasion de vérifier l’ensemble des points que les inspecteurs contrôlent à la mise en service.

La protection différentielle 30 mA constitue le minimum pour la protection des personnes sur les circuits destinés aux appareils. Le calibre du disjoncteur de branchement doit correspondre à l’usage réel, ni trop faible pour éviter les déclenchements intempestifs par surcharge, ni trop élevé pour rester protecteur.

Je vérifie toujours que le type du différentiel correspond aux charges alimentées. La règle du type A pour la cuisine et l’ensemble des circuits sensibles est une ligne directrice que je n’oublie pas, même si je raisonne avant tout sur des critères techniques précis.

Combien coûte un interrupteur différentiel au Sénégal

Le prix intervient dans la décision de remplacer un différentiel défectueux ou d’en installer un conforme. Au Sénégal, les prix indicatifs varient selon le nombre de pôles et le calibre, et je reprends ici des relevés réalisés chez un distributeur de Dakar.

Un interrupteur différentiel 2P 63A 30 mA s’échange autour de 27 200 FCFA, un modèle 3P+N 25A 30 mA autour de 53 100 FCFA, et un 4P 63A 30 mA autour de 35 400 FCFA. Ce sont des repères de budget, pas des prix contractuels, et je les vérifie avant tout achat.

Le choix du modèle dépend de l’alimentation du logement, en 230 V au Sénégal, et du nombre de pôles nécessaires pour alimenter les circuits à protéger. Un professionnel tranche ce choix en fonction de l’installation, du calibre du branchement et des charges présentes.

Ce coût ne couvre que l’appareil lui-même. La pose, le raccordement et la mise en conformité, y compris la vérification de la terre et le respect de la sensibilité 30 mA, peuvent s’y ajouter selon l’état du tableau et de l’installation.

Quand faire appel à un professionnel

Arrivé à ce niveau, je précise le seuil à partir duquel le bricolage ne suffit plus. Un différentiel qui se réarme après coup est une bonne nouvelle, mais il ne faut pas perdre de vue qu’il a coupé pour une raison précise.

Si le déclenchement revient, si la terre est absente ou non raccordée, ou si l’installation est ancienne et ne respecte pas la NS 01-001, la recherche de la cause dépasse le cadre simple du rebranchement. J’encourage alors à faire contrôler l’installation par un électricien, qui procédera aux vérifications sur les points critiques.

La sécurité prime sur la recherche du dépannage immédiat. Un différentiel qui coupe protège, et le désactiver pour éviter le déclenchement ne ferait qu’exposer les personnes à un risque d’électrocution. Le niveau de sensibilité 30 mA et la mise à la terre sont des garde-fous que je ne dégrade jamais.

Le bon réflexe n’est pas de chercher un contournement, mais de nommer la cause. Identifier l’appareil fautif, l’isoler, puis faire contrôler l’installation par un professionnel reste la démarche la plus sûre quand le courant saute sans raison apparente au Sénégal.
