Si votre interrupteur différentiel saute, la première chose à comprendre est qu’il remplit son rôle : il coupe dès qu’une fuite de courant vers la terre dépasse environ 30 mA. La cause la plus fréquente est un appareil électrique défectueux, mais l’humidité, un câble desserré ou une isolation vieillie peuvent aussi provoquer le déclenchement. Pour trouver l’origine, je procède toujours de la même façon : je coupe le courant au tableau, je vérifie l’absence de tension et j’isole le circuit défaillant.

Ce seuil de 30 mA correspond au maximum de courant supportable par le corps humain. L’appareil surveille en permanence la différence entre le courant qui entre dans un circuit et celui qui en sort. Dès que cette différence dépasse environ 30 mA, il coupe l’alimentation pour écarter le danger d’électrisation.

Dans cet article, je vous explique d’abord ce que fait concrètement un interrupteur différentiel et en quoi il diffère d’un disjoncteur. Je détaille ensuite les causes de déclenchement les plus courantes, puis je vous livre ma procédure de diagnostic au tableau. Je termine sur le rôle de la mise à la terre et sur les situations qui exigent l’intervention d’un électricien habilité en Tunisie.

Ce que fait exactement un interrupteur différentiel

L’interrupteur différentiel est un module monté sur rail dans le tableau électrique. Sa mission est de surveiller en permanence la différence entre le courant qui part et celui qui revient d’un circuit. En fonctionnement normal, ces deux valeurs sont égales et le module laisse passer le courant.

Dès qu’une fuite vers la terre dépasse environ 30 mA, il coupe l’alimentation d’un ou de plusieurs circuits. C’est cette coupure brutale, parfois au moment même où vous branchez un appareil, que l’on décrit familièrement en disant que « le différentiel saute ».

Une précision importante tient au vocabulaire. Un interrupteur différentiel coupe l’alimentation. La disjonction au sens strict, c’est-à-dire le déclenchement propre au disjoncteur, concerne les disjoncteurs. La nuance compte au moment de raconter le symptôme à un électricien, car les deux appareils ne déclenchent pas pour les mêmes raisons.

Parce que l’interrupteur différentiel protège une rangée entière de circuits, le repérage au tableau est plus large qu’avec un disjoncteur divisionnaire. C’est justement pour cela que je commence toujours mon diagnostic en isolant les circuits un par un, comme je le détaille plus bas.

1 Marquage 30 mA Marquage 30 mA 2 Bouton test Bouton test 3 Levier du différentiel Levier du différentiel

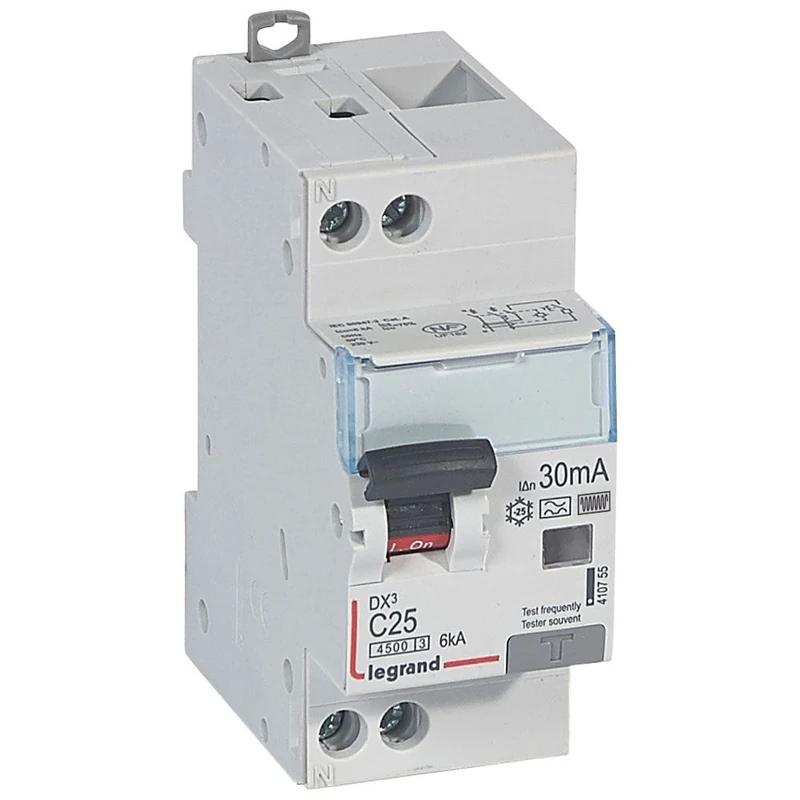

Interrupteur différentiel

La comparaison des flux de courant au seuil de 30 mA, à repérer sur le couvercle du module.

1. 1 Marquage 30 mA
2. 2 Bouton test
3. 3 Levier du différentiel

Le repérage de l’interrupteur différentiel dans votre tableau est la première étape utile avant toute recherche. Le marquage 30 mA inscrit sur le module confirme qu’il s’agit bien d’une protection des personnes et non d’une simple protection de ligne. Le bouton test permet de vérifier périodiquement que le mécanisme répond correctement, et le levier est la pièce qui tombe quand un défaut de fuite est détecté.

L’interrupteur différentiel et le disjoncteur : deux protections différentes

Beaucoup de confusions naissent de la ressemblance visuelle entre ces deux modules. Ils se montent tous les deux sur rail et présentent un levier au centre, mais ils protègent des défauts différents.

Le disjoncteur divisionnaire protège un circuit contre la surcharge et le court-circuit. Il limite le courant en fonction du calibre et de la courbe inscrits sur sa face. L’interrupteur différentiel protège les personnes contre les fuites vers la terre et peut couvrir plusieurs circuits à la fois.

Un tableau tunisien correctement équipé associe les deux : chaque circuit dispose de son disjoncteur divisionnaire, et un ou plusieurs interrupteurs différentiels couvrent l’ensemble. Quand le courant saute sans qu’aucun appareil ne semble en cause, il faut regarder sous quel module le tableau est tombé pour orienter la recherche.

Les causes les plus fréquentes de déclenchement

Les origines d’un déclenchement sont nombreuses, et c’est souvent une combinaison de facteurs que je finis par constater sur place. Je vous liste ici les plus courantes, celles que je vérifie en priorité lors d’un diagnostic.

• Un appareil électrique défectueux : c’est la cause la plus fréquente. Un appareil dont l’isolation interne est abîmée laisse fuir un courant vers la terre, et le différentiel le détecte immédiatement.
• Un câble qui se desserre : une connexion mal serrée dans un appareil ou dans une boîte peut provoquer une fuite intermittente.
• Une humidité infiltrée dans les gaines : en Tunisie, l’humidité et la condensation sont des alliées des défauts d’isolation, surtout dans les parties humides.
• Un câblage défectueux ou vétuste : des conducteurs vieillis perdent leurs qualités d’isolation et finissent par fuir vers la terre.
• Une isolation dégradée des conducteurs : une gaine entaillée ou brûlée laisse le courant trouver un chemin vers la masse.
• Des connexions desserrées dans le tableau : des bornes mal serrées dans le tableau lui-même peuvent déclencher le module.
• Un défaut du différentiel lui-même : après des années de service, le mécanisme peut être usé et déclencher à tort.

J’ajoute un cas particulier : il arrive que la fuite provienne de la conjonction de deux appareils défectueux. Aucun des deux ne dépasse seul le seuil de déclenchement, mais leur somme dépasse les 30 mA et fait tomber le module. C’est une situation qui rend le diagnostic plus long, car il faut tester chaque appareil sans se limiter au premier suspect.

Ce tableau résume les trois causes que je rencontre le plus souvent. Le signe est essentiel : un déclenchement répété au moment précis du branchement oriente vers un appareil, tandis qu’un déclenchement qui suit une averse évoque une humidité infiltrée. Le recours indique la démarche à suivre, toujours après avoir coupé le courant et vérifié l’absence de tension.

La procédure de diagnostic au tableau

Quand un interrupteur différentiel saute, je n’ouvre jamais le tableau sans méthode. Ma procédure vise à isoler le circuit coupable avant de tester les appareils, afin de ne pas remonter sous tension un défaut non identifié.

La première étape est toujours la même : couper le courant au tableau et vérifier l’absence de tension avant toute manipulation. C’est la condition de sécurité absolue, et elle ne se discute pas.

La technique de l’isolation par disjonction repose sur une observation simple. J’abaisse tous les disjoncteurs divisionnaires, puis je les réenclenche un à un. Si le différentiel saute au moment où je remonte un disjoncteur précis, j’ai identifié le circuit coupable.

Une fois le circuit trouvé, je débranche les appareils qu’il alimente et je les teste un par un. L’appareil qui provoque le déclenchement au retour est celui que l’on retire définitivement ou que l’on confie à un professionnel.

Une règle absolue s’impose pendant tout ce travail : ne jamais forcer le réarmement si le défaut persiste. Remonter le levier en l’empêchant de retomber ne fait que maintenir une fuite en service, avec un risque direct pour les personnes. Si le différentiel retombe de nouveau, je m’arrête et j’étudie la cause avant toute nouvelle tentative.

1 Levier abaissé Levier abaissé 2 Levier relevé Levier relevé

Leviers du tableau

Avant d’ouvrir ou de toucher quoi que ce soit, relever quels leviers sont abaissés.

1. 1 Levier abaissé
2. 2 Levier relevé

La narration précise du constat a une vraie valeur pour le diagnostic. La position des leviers au moment où le tableau a sauté complète la chronologie que je transmets à l’électricien qui prend la suite. Noter quels circuits étaient hors tension et lesquels restaient alimentés aide à reconstituer l’enchaînement avant même la première manipulation.

Le repérage du disjoncteur divisionnaire dans le tableau

À l’intérieur, le tableau tunisien associe interrupteur différentiel et disjoncteurs divisionnaires. Savoir distinguer le module qui protège les personnes de ceux qui protègent chaque ligne évite de manipuler le mauvais élément pendant le dépannage.

Un disjoncteur divisionnaire porte un marquage de calibre et de courbe sur sa face, par exemple C20 pour un circuit d’usage courant. Ce marquage indique le courant nominal et la courbe de déclenchement, valeurs utiles pour savoir quel circuit il protège. L’interrupteur différentiel, lui, porte un marquage en milliampères comme 30 mA, en plus du calibre en ampères.

Ce repérage visuel se fait sans retirer le capot du tableau. Les repères présents sur la face des modules donnent l’essentiel de l’information avant toute ouverture, ce qui préserve la sécurité et le temps du diagnostic.

1 Marquage courbe calibre C20 Marquage courbe calibre C20

Disjoncteur divisionnaire

Un disjoncteur divisionnaire porte un marquage de calibre et de courbe, utile pour identifier le circuit protégé.

Le marquage courbe calibre C20 d’un disjoncteur divisionnaire donne deux informations essentielles : la lettre de courbe et le calibre en ampères. C’est ce qui permet de savoir quel circuit se trouve derrière et de le rattacher mentalement aux pièces qu’il alimente pendant la recherche de la fuite.

Le rôle indispensable de la mise à la terre

L’interrupteur différentiel ne protège les personnes que si la mise à la terre de l’installation est effective et sérieuse. C’est une condition indispensable, et tous les guides des fabricants le rappellent avec insistance.

Le principe est simple : les courants de fuite et de défaut doivent être écoulés vers la terre pour que le différentiel détecte la fuite et coupe. Sans une mise à la terre correcte, une partie du courant de fuite ne revient pas par le chemin attendu, et la protection des personnes perd une grande partie de son efficacité.

En Tunisie, les normes et référentiels techniques applicables aux installations électriques sont publiés par l’INNORPI, et la STEG gère le réseau et les raccordements des installations. Quand une installation est ancienne ou que la présence d’une mise à la terre est incertaine, je recommande de faire établir le point par un professionnel avant de compter sur le différentiel.

La mise à la terre ne se voit pas à l’œil nu. Pour la vérifier, il faut mesurer la continuité du circuit de terre et la valeur de la prise de terre, opérations qui nécessitent un appareil de mesure et une bonne connaissance de l’installation. C’est un contrôle que je réalise à l’occasion d’un diagnostic et que je vous suggère de confier à un électricien.

Les limites du bricolage et le recours au professionnel

Tous les travaux d’électricité en Tunisie sont réalisés par des électriciens habilités. La recommandation vaut pour chacun des cas que je décris ici : dès que l’installation est ancienne, que le différentiel saute sans cause identifiée ou que la mise à la terre est absente ou incertaine, l’appel à un professionnel est la bonne décision.

Le dépannage que je vous ai détaillé est celui d’un repérage de sécurité à la portée d’un particulier prudent, toujours hors tension. Dès que le défaut ne se laisse pas identifier après l’isolation des circuits, ou dès que vous devez ouvrir des boîtes ou des appareils sous tension, la limite du bricolage est franchie.

Mon positionnement est clair : je présente ici un raisonnement d’électricien, sans prétendre à aucune intervention locale. La démarche qui suit reste un cadre de diagnostic, pas un encouragement à intervenir sur une installation sous tension.

Voici les situations dans lesquelles je vous conseille d’appeler un électricien sans hésiter.

• Installation ancienne dont la mise à la terre n’a jamais été contrôlée
• Déclenchement répété alors que l’isolation des circuits n’a rien donné
• Mise à la terre absente ou d’une qualité incertaine sur le réseau
• Travaux sous tension ou ouverture de boîtes sur un circuit non maîtrisé

Cette liste reprend les principaux signaux qui doivent faire basculer d’un repérage maison à une intervention professionnelle. L’âge de l’installation, la répétition du défaut et l’état de la mise à la terre sont trois critères que je pondère toujours dans mon raisonnement avant de conclure.

Pourquoi un déclenchement répété ne se règle pas par le hasard

J’insiste sur un point qui revient souvent chez mes interlocuteurs : un interrupteur différentiel ne saute pas au hasard et ne se règle pas en le remontant plusieurs fois. Chaque déclenchement correspond à une fuite détectée, et tant que la fuite n’est pas supprimée, le module retombera.

La tentation est de substituer un différentiel au bout de quelques incidents. Mais remplacer le module sans traiter la cause ne déplace le problème qu’en apparence : si c’est l’appareil ou les conducteurs qui fuient, le nouveau module déclenchera de la même façon. Le diagnostic doit porter sur la source, pas sur le symptôme.

C’est pourquoi je recommande de raisonner dans l’ordre que j’ai donné plus haut. On isole d’abord le circuit, on teste ensuite les appareils, et ce n’est qu’à l’issue de cette séquence que l’on peut conclure sur la responsabilité du module lui-même, usé par les années de service.

La discipline du diagnostic évite aussi les faux constats. Un déclenchement qui suit une panne météo, un chantier voisin ou une remise en service de chauffage n’a pas la même lecture qu’un déclenchement systématique au branchement d’un même appareil. Chaque contexte affirme une piste et en écarte d’autres.

Le contexte tunisien : réseau, normes et organismes

Comprendre dans quel cadre on raisonne aide à poser le bon diagnostic. En Tunisie, la STEG est l’opérateur public qui gère le réseau et les raccordements des installations électriques, avec une tension standard de 230 V et une fréquence de 50 Hz. C’est la référence pour tout ce qui touche à la liaison au réseau.

De son côté, l’INNORPI publie les normes tunisiennes applicables aux installations électriques et relève du ministère de l’Industrie, des Mines et de l’Énergie. Ces référentiels définissent les exigences que doit respecter une installation raccordée au réseau tunisien.

La STEG publie par ailleurs des référentiels techniques pour les installations raccordées à son réseau, notamment celui qui concerne les installations photovoltaïques raccordées. Ce document fixe les exigences techniques des installations et de leurs protections, ce qui montre la place que tient la protection différentielle dans l’écosystème réglementaire tunisien actuel.

Ces références officielles donnent du cadre à une question pratique : un interrupteur différentiel n’est pas un équipement isolé, il s’intègre à une installation soumise à des règles éditées par des organismes publics. S’orienter vers ces référentiels permet de vérifier que son tableau est pensé dans le cadre attendu.

Les gestes de vérification périodique du différentiel

Au-delà du dépannage, un interrupteur différentiel se vérifie régulièrement. Le bouton test présent sur la face du module permet de s’assurer que le mécanisme de déclenchement répond correctement, sans attendre qu’une fuite réelle le sollicite.

Le test consiste à appuyer sur le bouton prévu à cet effet : le module doit couper l’alimentation de la rangée. Si la coupure se produit, la protection répond. Si le module ne coupe pas lors du test, c’est un signe d’usure ou d’anomalie qu’il faut faire examiner.

Je précise immédiatement que ce test se réalise hors contrainte de charge particulière et qu’il est conçu pour être répété. Il ne remplace en rien un contrôle complet de l’installation, mais il constitue un premier indicateur simple de la santé de la protection des personnes.

Un module dont le bouton test ne répond plus, ou dont le levier ne tient plus une fois remonté sans que la cause soit identifiée, doit être remplacé par un professionnel. C’est l’un des cas où l’usure du différentiel lui-même est réellement suspecte, comme le signale la liste des causes de déclenchement.

Le marquage du module guide la lecture du tableau

Quand je forme les particuliers à lire leur tableau, je commence par le marquage des appareils. Le module protégeant les personnes porte à la fois son calibre en ampères et son seuil en milliampères, par exemple 63 A / 30 mA. Ce double marquage le distingue immédiatement des disjoncteurs divisionnaires.

Un module marqué 30 mA est une protection des personnes. Un seuil plus élevé, comme 100 mA ou 300 mA, concerne d’autres protections. Je me sers toujours de ce marquage pour expliquer pourquoi un tableau peut compter plusieurs différentiels avec des rôles différents.

Lire ce marquage avant d’ouvrir le tableau est utile et suffisant dans la majorité des cas. Les repères visibles sur les faces fournissent l’essentiel de l’information, et j’évite toute ouverture tant que la position des leviers et les marquages n’ont pas été relevés.

1 Bouton « Test régulier » Bouton « Test régulier » 2 Marquage 63A / 30 mA Marquage 63A / 30 mA

Interrupteur différentiel

Le module large protège une rangée entière du tableau et porte un bouton de test.

1. 1 Bouton « Test régulier »
2. 2 Marquage 63A / 30 mA

Sur ce module, le bouton test et le marquage 63A / 30 mA sont les deux repères qui comptent. Le premier sert à la vérification périodique, le second confirme le rôle de protection des personnes du module. La lecture de ces deux éléments avant manipulation fait partie de mon automatisme d’électricien.

Là où je place la limite de mon diagnostic à distance

Je veux être clair sur ce que cet article peut vous apporter et sur ce qu’il ne peut pas. Le raisonnement de diagnostic que je vous présente est le même que celui que je tiens sur le terrain : isoler le circuit, tester les appareils, regarder la mise à la terre. C’est une méthode robuste qui résout la majorité des déclenchements.

Mais aucun texte ne remplace l’observation de votre installation réelle. La position exacte des modules, l’état des conducteurs, la qualité de la mise à la terre sont des données que seul un regard direct sur place peut confirmer. Mon cadre de dépannage vous évite des manœuvres à l’aveugle, sans pour autant se substituer à une intervention.

La limite entre le geste utile et la prise de risque est nette. Tant que vous restez hors tension et que vous vous limitez à identifier un circuit, la démarche reste raisonnable. Dès que le défaut résiste, que l’installation est ancienne ou que la mise à la terre est douteuse, l’électricien habilité reprend la main.

C’est cette séquence que je vous recommande de retenir : observer, isoler, tester hors tension, et appeler dès qu’un point exige un outil de mesure ou une ouverture sous tension. La sécurité passe toujours avant la rapidité, et un différentiel qui saute n’est jamais une fatalité tant que l’on traite la cause.
