Interrupteur différentiel qui saute au Maroc

Un interrupteur différentiel qui saute au Maroc coupe l’alimentation dès qu’il détecte une fuite de courant à la terre supérieure à sa sensibilité, en général 30 mA. Cette fuite est presque toujours le signe d’un défaut d’isolement ou d’un appareil électrique défectueux, mais elle peut aussi venir d’un câble qui se desserre ou de l’humidité qui s’est infiltrée dans les gaines. Je vais vous montrer comment chercher la cause circuit par circuit et pourquoi le cadre normatif marocain doit être connu avant toute intervention.

Le principe n’a rien de mystérieux. Un interrupteur différentiel compare en permanence le courant qui part dans un circuit et celui qui en revient. Tant que ces deux valeurs sont identiques, tout va bien. Dès que la différence dépasse environ 30 mA, l’appareil coupe l’alimentation pour protéger les personnes contre le risque d’électrocution.

Quand le déclenchement se répète, on cherche donc d’abord une fuite vers la terre, et non une simple surcharge. C’est une nuance importante, car elle change toute la démarche de diagnostic. Je vous explique en détail la méthode qui me paraît la plus fiable.

Ce qui fait sauter un interrupteur différentiel

Un interrupteur différentiel ne saute pas au hasard. Il réagit à une fuite de courant qui part vers la terre au lieu de revenir par le conducteur de retour. Cette fuite peut venir d’un appareil électrique défectueux dont l’isolation intérieure a cédé, auquel cas une partie du courant s’échappe par le boîtier ou par le fil de terre.

La fuite peut aussi provenir d’un câble qui se desserre dans une borne, d’une connexion mal reprise, ou encore de l’humidité qui s’est infiltrée dans les gaines. Dans les pièces humides, ce type de situation est fréquent, car la vapeur d’eau conduit le courant et crée une différence mesurable entre départ et retour.

Je rappelle toujours la distinction entre couper et disjoncter. Un interrupteur différentiel coupe, tandis que la disjonction est une réaction propre aux disjoncteurs. Quand un interrupteur différentiel coupe plusieurs circuits à la fois, il ne disjoncte pas pour autant : le repérage au tableau est plus large que celui d’un disjoncteur divisionnaire.

Cette nuance de vocabulaire n’est pas que théorique. Elle évite deux erreurs fréquentes : accuser un appareil précis alors que la fuite peut être répartie, ou chercher une surcharge là où il y a un défaut d’isolement. Savoir ce que le module est censé faire aide à savoir ce qu’il faut regarder en premier.

Concrètement, quand le différentiel saute, je me demande s’il s’agit d’un appareil en service, d’un câble mal serré ou d’une humidité qui a pénétré une gaine. Ces trois pistes couvrent l’essentiel des causes réellement rencontrées et orientent la recherche de façon efficace dès le départ.

Regardez d’abord le marquage, le bouton de test et le levier de l’appareil.

1 Marquage 30 mA Marquage 30 mA 2 Bouton test Bouton test 3 Levier du différentiel Levier du différentiel

Interrupteur différentiel

Le différentiel compare les courants qui partent et reviennent : il coupe en cas de fuite vers la terre, même sans surcharge.

1. 1 Marquage 30 mA
2. 2 Bouton test
3. 3 Levier du différentiel

Ce module protège une rangée entière du tableau, pas un seul circuit. C’est pour cela que, quand il saute, plusieurs pièces peuvent se retrouver sans courant en même temps. Sa sensibilité de 30 mA est adaptée à la protection des personnes, là où des réglages à 300 mA conviennent davantage à la protection de l’installation elle-même.

Les causes les plus fréquentes au Maroc

Je range les causes habituelles d’un déclenchement répété en trois familles principales. La première est l’appareil défectueux : un électroménager dont l’isolement a cédé, un chauffe-eau qui fuit électriquement, une machine qui prend le courant. Dans ce cas, la fuite apparaît souvent au moment où l’appareil est utilisé, ce qui oriente déjà la recherche.

La deuxième famille concerne les connexions. Un câble qui se desserre dans une borne, une épissure mal réalisée ou un conducteur de terre mal raccordé peuvent créer une fuite intermittente. Cette cause est délicate à repérer, car le déclenchement peut se produire sans lien apparent avec un appareil précis.

La troisième famille est l’humidité infiltrée dans les gaines ou dans une boîte de jonction. Elle se manifeste fréquemment après la pluie, dans un mur exposé ou dans une pièce humide. L’eau abaisse la résistance d’isolement et finit par dépasser le seuil de 30 mA du différentiel.

Je précise aussi que le disjoncteur différentiel combiné, très répandu au Maroc, protège à la fois contre les surcharges, les courts-circuits et les fuites de courant. Sensible à 30 mA, 300 mA et plus, avec des calibres de 40 A à 125 A, il sécurise les personnes contre les risques d’électrocution et reste recommandé là où la sécurité des utilisateurs est prioritaire.

Comment diagnostiquer le circuit en cause

La procédure que j’utilise repose sur une méthode simple : isoler le problème circuit par circuit. Quand le différentiel coupe, je commence par abaisser tous les disjoncteurs divisionnaires. Je les réenclenche ensuite un à un, calmement, en observant à quel moment le différentiel réagit.

Si le différentiel saute à la remontée d’un disjoncteur précis, j’ai trouvé le circuit coupable. Je le laisse alors coupé et je me concentre sur ses appareils. Je débranche chaque appareil du circuit un par un et je les teste séparément pour isoler celui qui fuit.

Cette méthode évite de manipuler sous tension et réduit le champ de recherche à quelques appareils. Je la présente sous forme d’étapes, car c’est l’ordre qui compte pour ne pas se perdre.

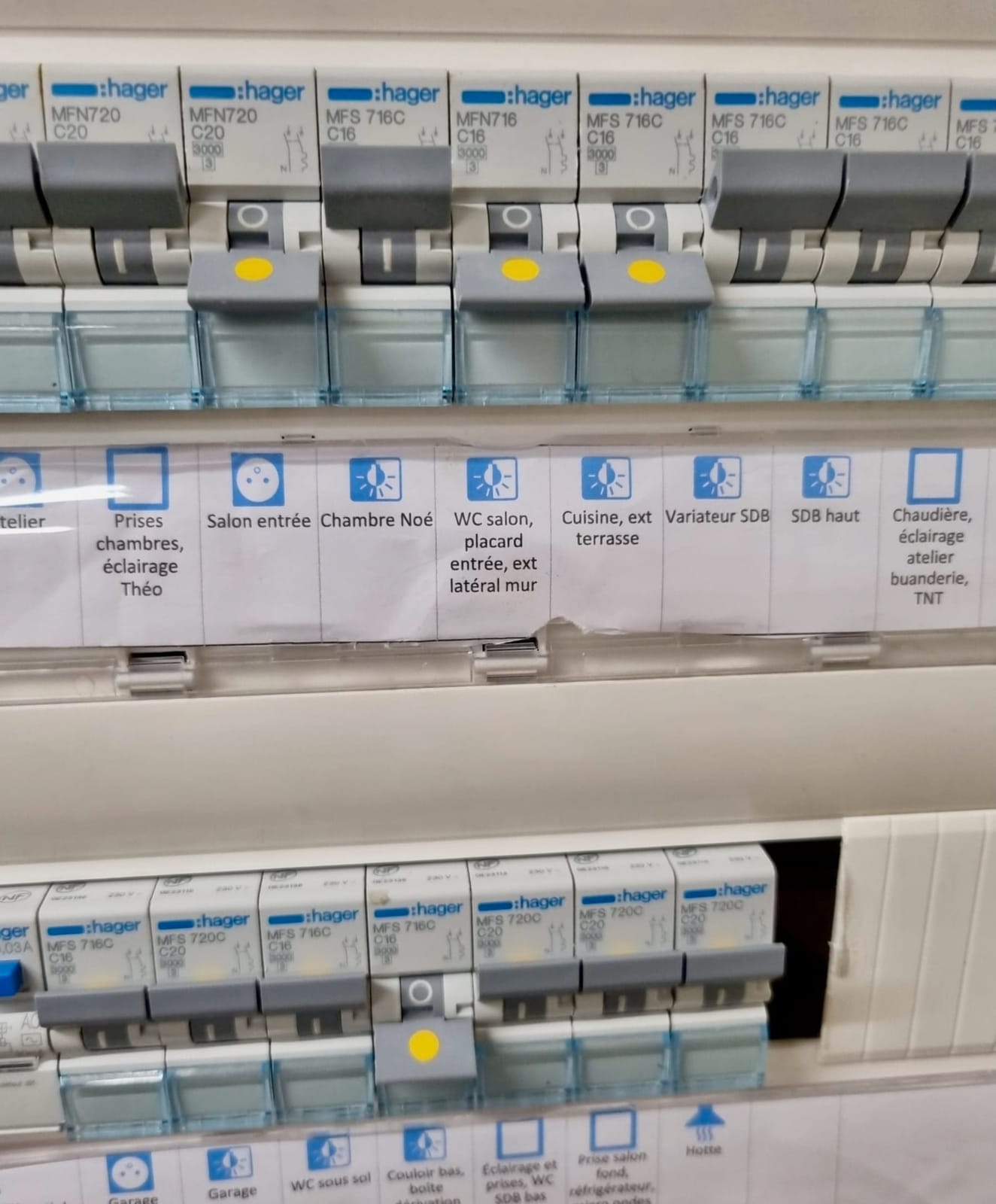

La position des leviers au moment du constat est une information précieuse. Je la note avant de toucher à quoi que ce soit, car elle complète la chronologie que je transmet éventuellement à l’électricien chargé de la vérification.

1 Levier abaissé Levier abaissé 2 Levier relevé Levier relevé

Leviers du tableau

La position des leviers au moment du constat complète la chronologie transmise à l'électricien.

1. 1 Levier abaissé
2. 2 Levier relevé

Je précise un point de sécurité important : ne jamais forcer le réarmement si le défaut persiste. Un différentiel qui refuse de rester armé signale un problème réel qui n’a pas été éliminé. Le forcer expose l’installation et les personnes à un défaut toujours présent.

Il est aussi utile de garder une trace de ce qui s’est passé. Je note l’heure du déclenchement, les appareils qui étaient en marche à ce moment, et la pièce concernée. Ces éléments permettent souvent de relier la panne à un usage précis, comme le chauffe-eau branché en fin de journée ou une machine utilisée la veille.

Je procède toujours dans le même ordre afin de ne rien oublier. La coupure du courant passe en premier, puis la vérification de l’absence de tension, et seulement ensuite la recherche proprement dite. Ce séquençage évite de manipuler un élément qui pourrait encore être sous tension par erreur.

Ce que le diagnostic ne doit pas faire

Toute manipulation au tableau présente un risque. Je rappelle donc quelques règles que je considère comme non négociables. On ne travaille jamais sous tension. On ne réarme jamais en boucle un différentiel qui saute immédiatement. On ne laisse jamais un circuit suspect remis en service sans comprendre la cause.

J’ajoute une règle qui surprend souvent : un interrupteur différentiel qui coupe plusieurs circuits ne disjoncte pas pour autant. La protection divisionnaire, elle, réagit à la surcharge ou au court-circuit d’un circuit précis. Confondre les deux conduit à chercher la panne au mauvais endroit et à perdre un temps précieux.

Quand aucune cause apparente ne s’explique, le dépannage relève d’un électricien qualifié. La bonne démarche consiste alors à isoler le circuit concerné, à réarmer une seule fois pour confirmer la coupure, puis à laisser le circuit coupé. Le tableau doit ensuite être vérifié hors tension par un professionnel.

Les repères présents sur le tableau sont utiles avant toute recherche, sans retrait du capot. Je les relève soigneusement : ils donnent une image fiable de la structure de l’installation sans exposition au risque électrique.

1 Marquage courbe calibre C20 Marquage courbe calibre C20

Disjoncteur divisionnaire

Les repères présents sur le tableau sont utiles avant toute recherche, sans retrait du capot.

Un tableau organisé porte souvent des étiquettes indiquant la destination de chaque circuit, par exemple prises, éclairage, chauffe-eau ou pièces humides. Quand ces repères existent, ils accélèrent considérablement la recherche : on sait immédiatement que le circuit qui fait sauter le différentiel dessert telle zone de la maison.

Le cadre des normes au Maroc

Je trouve utile de situer le cadre normatif, car il change la lecture du problème. Au Maroc, on se réfère souvent aux référentiels français d’installation pour les installations électriques basse tension. Mais le cadre officiel applicable au royaume est la norme marocaine NM 17-1-01. Les deux textes partagent la même philosophie de sécurité, mais ils ne sont pas identiques.

La norme marocaine des installations électriques basse tension est la NM 06.1.100, dont la fiche officielle est publiée par l’IMANOR. Sa nouvelle version a été homologuée en mai 2025. Cet organisme, l’Institut Marocain de Normalisation, a par ailleurs lancé une enquête publique pour une nouvelle version des normes relatives aux installations électriques basse tension.

Ce projet définit les spécifications pour l’ensemble des éléments d’une installation : boîte de connexion, circuits de puissance, conducteurs de protection, prises de courant, points d’éclairage, réseaux de communications et équipements de salles de bains. La révision vise à prendre en compte les évolutions techniques, comme l’efficacité énergétique ou la recharge des véhicules électriques depuis un bâtiment, ainsi que les travaux de normalisation internationaux et européens.

Les principes communs couverts par ces références marocaines sont faciles à résumer. Ils portent sur la protection contre les chocs électriques, la protection contre l’incendie par le dimensionnement des conducteurs et des dispositifs de protection, la mise à la terre des masses, la protection par courant résiduel avec des dispositifs différentiels, les circuits dédiés pour les appareils de forte puissance et la sécurité dans les pièces humides.

La mise à la terre d’une installation est une étape de sécurité à part entière. Legrand Maroc détaille la méthode pour relier une installation à la terre, avec la prise de terre et la liaison des masses, dans le cadre du schéma de mise à la terre. Une mise à la terre absente ou incertaine empêche le différentiel de remplir son rôle de protection des personnes.

C’est un point que je ne contourne jamais, car il explique un grand nombre de déclenchements insolubles. Quand les masses ne sont pas correctement reliées à la terre, une fuite ne trouve pas de chemin franc pour revenir et le différentiel réagit de façon incohérente. La vérification de la continuité de la terre devrait figurer dans tout contrôle d’installation.

Je souligne enfin que ces références évoluent régulièrement. L’IMANOR a lancé une enquête publique sur une nouvelle version des normes marocaines relatives aux installations électriques basse tension, pendant que la NM 06.1.100 a vu sa nouvelle version homologuée en mai 2025. Suivre ces mises à jour permet de rester aligné sur les exigences en vigueur.

Regardez d’abord le marquage du calibre sur le module avant de chercher plus loin.

1 Bouton Test régulier Bouton Test régulier 2 Marquage 63A / 30 mA Marquage 63A / 30 mA

Interrupteur différentiel

Module large protégeant une rangée entière, muni d'un bouton de test.

1. 1 Bouton Test régulier
2. 2 Marquage 63A / 30 mA

Le marquage d’un module différentiel renseigne sur sa sensibilité et son calibre. Lire ces indications avant de tester permet de comprendre à quel type de défaut l’appareil est censé réagir. Un appareil marqué 30 mA protège les personnes ; un réglage plus élevé, comme 300 mA, vise davantage la protection de l’installation contre les départs d’incendie.

Le contexte électricité au Maroc

Le secteur de l’électricité au Maroc est régulé par l’Autorité Nationale de Régulation de l’Electricité (ANRE), instituée par la loi n° 48-15 relative à la régulation du secteur de l’électricité. Cette loi a été promulguée par le Dahir n° 1-16-60 du 17 chaabane 1437, soit le 24 mai 2016. Elle fixe les tarifs d’utilisation des réseaux électriques et garantit la transparence des modalités d’accès.

Pour l’électricité fournie aux particuliers, l’opérateur de référence reste l’ONEE, l’Office National de l’Electricité et de l’Eau Potable. C’est lui qui assure la distribution et l’alimentation des installations domestiques dont fait partie le tableau où est monté l’interrupteur différentiel.

La sécurité électrique au Maroc est encadrée par des lois et des normes nationales qui fixent les exigences minimales des installations. Ces textes portent notamment sur la protection contre les chocs électriques, les surintensités, les surtensions, les courts-circuits et les incendies électriques. Il est fortement recommandé de confier la conception, l’installation et l’entretien à des professionnels qualifiés et d’utiliser du matériel certifié.

Je comprends cette exigence comme un point de bon sens. Un tableau électrique mal conçu, une terre magnétiquement insuffisante ou des circuits mal répartis multiplient les situations où le différentiel saute sans qu’on comprenne pourquoi. Un professionnel vérifie des paramètres qu’un particulier ne peut pas toujours mesurer seul.

Le bouton de test, un geste de contrôle régulier

Le bouton de test présent sur le module mérite une attention particulière. Appuyer dessus simule volontairement une fuite vers la terre et doit entraîner la coupure du différentiel. Si l’appareil ne coupe pas lors de ce test, la protection ne fonctionne pas correctement et doit être vérifiée par un électricien.

Je recommande d’effectuer ce test régulièrement, par exemple lors d’une visite d’entretien de l’installation. C’est un contrôle simple qui ne demande aucune manipulation sous tension : le bouton de test se presse directement sur la face avant du module. Un différentiel qui ne réagit plus au test est un différentiel à faire contrôler sans délai.

Ce geste s’intègre naturellement à une démarche de prévention. Combiner le test du bouton, la lecture du marquage 30 mA et la vérification de la mise à la terre donne une bonne image de l’état de la protection différentielle de la maison.

Je conseille de profiter d’un moment calme pour ce contrôle, lorsqu’aucun appareil sensible n’est branché sur le circuit testé. Un test effectué dans le calme limite les risques de confusion et permet de juger sereinement de la réaction du module. Si la coupure est immédiate et franche, la protection répond correctement.

Dès que le test ne coupe plus l’appareil, je considère que la protection est en cause et je recommande une vérification par un professionnel. Un différentiel qui ne réagit plus au bouton de test n’assure plus sa mission de protection contre l’électrocution : mieux vaut le faire contrôler que de s’y fier aveuglément.

Quand faire appel à un électricien qualifié

Plusieurs situations m’amènent à recommander l’intervention d’un électricien qualifié. La première est l’absence de cause apparente après une recherche attentive. Si le différentiel saute sans qu’aucun circuit ni aucun appareil ne se distingue clairement, mieux vaut ne pas multiplier les réarmements.

La deuxième situation est la répétition rapide du déclenchement. Un différentiel qui saute immédiatement, plusieurs fois de suite, signale généralement un défaut franc qu’on ne règle pas en forçant. Dans ce cas, j’isole le circuit concerné, je le laisse coupé et je demande une vérification du tableau hors tension.

La troisième concerne l’état du tableau lui-même. Un faisceau de câbles mal rangé, des repères absents ou des connexions douteuses rendent le diagnostic incertain. Un professionnel peut démonter proprement, inspecter les bornes, contrôler la terre et réarmer dans des conditions de sécurité satisfaisantes.

Je ne prétends pas avoir dépanné des installations au Maroc : je vous présente ici le raisonnement de diagnostic que j’applique en tant qu’électricien, et que vous pouvez transposer prudemment chez vous. La règle d’or reste la même : dès que le doute s’installe, couper, laisser coupé et confier la vérification à un professionnel.

La protection différentielle combinée

Je veux terminer sur le cas du disjoncteur différentiel combiné, qui réunit dans un seul appareil les deux fonctions de protection. Il protège à la fois contre les surcharges, les courts-circuits et les fuites de courant. Sensible à 30 mA, 300 mA et plus, avec des calibres de 40 A à 125 A, il est conçu pour sécuriser les personnes contre les risques d’électrocution.

C’est un choix pertinent là où la sécurité des utilisateurs est prioritaire, car un seul module occupe moins de place au tableau qu’un disjoncteur et un différentiel séparés. Mais je rappelle que rien ne remplace une réflexion d’ensemble sur l’installation : le choix du calibre et de la sensibilité doit correspondre à l’usage réel des circuits.

La question de la sensibilité est centrale. Un réglage à 30 mA protège les personnes, tandis qu’une sensibilité plus élevée réduit les coupures intempestives mais offre moins de protection individuelle. Le bon équilibre se décide selon la nature des pièces et des appareils desservis, en respectant les recommandations des référentiels en vigueur au Maroc.

Je résume la démarche que je viens de décrire en un fil conducteur clair. On vérifie d’abord que le courant est bien coupé et que toute tension est absente. On isole ensuite le circuit coupable en remontant les disjoncteurs divisionnaires un à un. On débranche enfin les appareils de ce circuit pour isoler celui qui fuit.

Cette logique tient en trois idées simples que je répète volontiers : couper avant de toucher, chercher le circuit avant de chercher l’appareil, et ne jamais forcer un réarmement qui refuse. Appliquée calmement, elle résout la majorité des cas qu’un particulier peut traiter en sécurité chez lui.
