Section câble électrique tableau Algérie : guide

Pour choisir la section d’un câble dans un tableau électrique en Algérie, je pars toujours de trois données : la puissance appelée par le circuit, la longueur du trajet et le calibre du disjoncteur qui protège la ligne. Aucune norme d’installation publiée ne s’y impose : les pratiques des installateurs et des distributeurs locaux servent de cadre. Les sections usuelles du résidentiel vont de 1,5 mm² pour l’éclairage jusqu’à 10 mm² et plus pour les alimentations principales.

La section d’un conducteur ne se choisit jamais au hasard. Un câble sous-dimensionné chauffe dangereusement sous forte charge, même si le disjoncteur ne déclenche pas immédiatement. Je vous explique ici comment je raisonne le dimensionnement d’une ligne de tableau, avec les repères et les vérifications que je fais avant tout raccordement.

Le champ d’application de cet article est le dimensionnement des conducteurs, pas les manipulations sous tension. Je décris le raisonnement d’un électricien devant son tableau, celui qui consiste à retenir la bonne section en fonction de l’usage réel du circuit et à vérifier qu’elle reste cohérente avec la protection installée.

Comment je choisis la section d’un câble dans un tableau

Le raisonnement commence au tableau de répartition, là où chaque départ alimente un circuit avec sa protection propre. La section du câble et le calibre du disjoncteur forment un couple indissociable : je ne décide jamais de l’un sans l’autre. La règle qui guide tout mon travail tient en une phrase simple, mais elle mérite d’être détaillée.

Je vois régulièrement des installations où le conducteur a été choisi avant la protection, ou l’inverse, sans jamais confronter les deux. C’est pourtant cette confrontation qui garantit la sécurité de la ligne. Je commence donc par identifier le circuit concerné, sa destination et la charge qu’il porte réellement.

Le disjoncteur protège le câble, pas l’appareil. Si un câble trop fin est raccordé à un disjoncteur trop puissant, le câble peut surchauffer et provoquer un incendie. C’est pour cette raison que je retiens toujours la règle suivante : le disjoncteur doit être inférieur ou égal à la capacité de charge du câble.

Cette formulation se lit dans les deux sens selon ce que je fais. Quand je pose un nouveau disjoncteur, je m’assure qu’il protège bien la section du conducteur en place. Quand je remplace un câble trop fin, je vérifie que la protection existante reste compatible avec la nouvelle section retenue.

Je m’appuie sur ce principe pour retrouver la section équivalente d’une ligne existante, par exemple après un changement d’affectation d’une pièce. Je vérifie aussi qu’une extension ne fait pas passer le circuit au-delà de ce que la protection et le conducteur d’origine peuvent porter.

Les signes d’un mauvais dimensionnement ne sont pas toujours visibles tout de suite. Un câble sous-dimensionné chauffe dangereusement sous forte charge, même si le disjoncteur ne déclenche pas immédiatement. La surchauffe peut rester discrète pendant des heures avant de faire des dégâts.

Trois critères pour une section

En pratique, je détermine la section d’un conducteur en fonction de la puissance appelée, de la longueur du trajet et du calibre de la protection. Ces trois critères se combinent plutôt qu’ils ne se traitent séparément. Une longueur plus importante impose une section supérieure pour un même usage.

La puissance appelée fixe le courant qui circulera dans la ligne dans les conditions normales. La longueur du trajet détermine la chute de tension au bout de la ligne. Le calibre de la protection fixe la limite au-delà de laquelle le dispositif coupe. Les trois doivent converger vers une section unique.

Je commence toujours par la destination du circuit. Une ligne d’éclairage, une ligne de prises et une ligne de cuisinière n’appellent pas le même courant, et elles ne partagent pas la même section de départ. C’est le premier tri que je fais au tableau.

La chute de tension augmente avec la longueur du câble et le courant appelé. Au-delà d’un seuil, je dois retenir une section plus grande pour rester sous les limites de l’installation. C’est le point que l’on oublie le plus souvent quand on remplace une ligne courte par un trajet plus long.

Chaque mètre de câble ajoute une résistance qui fait baisser la tension disponible au bout de la ligne. Cette perte devient sensible quand le trajet s’allonge, et c’est elle qui m’oblige à réévaluer la section plutôt que de conserver celle d’une ligne voisine plus courte.

Je termine toujours par un contrôle simple sur le terrain. Regardez d’abord le marquage du câble et les couleurs des conducteurs pour confirmer la nature de la ligne avant de raisonner la section.

1 Fil bleu (neutre) Fil bleu (neutre) 2 Fil marron (phase) Fil marron (phase) 3 Fil vert et jaune (terre) Fil vert et jaune (terre)

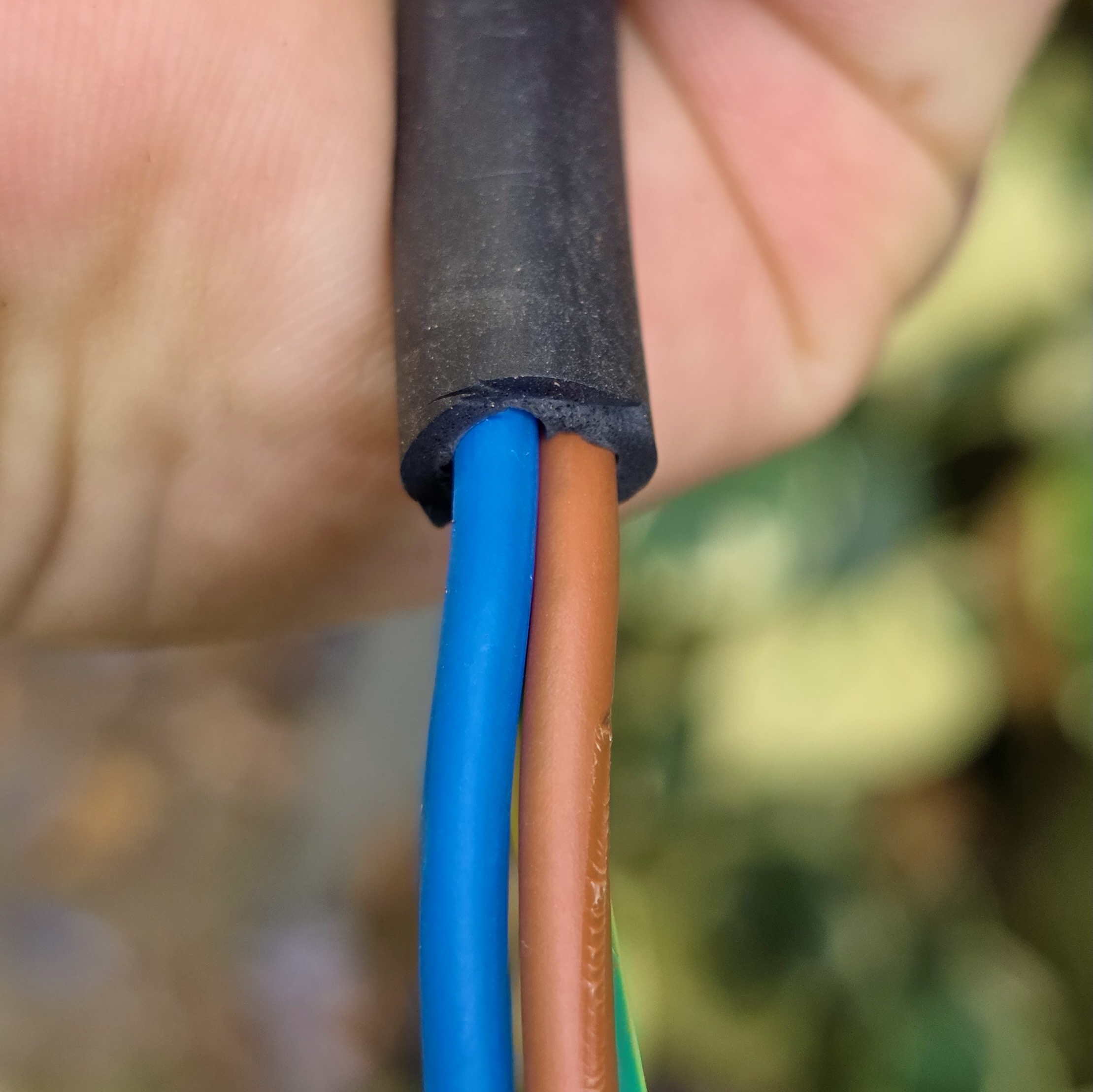

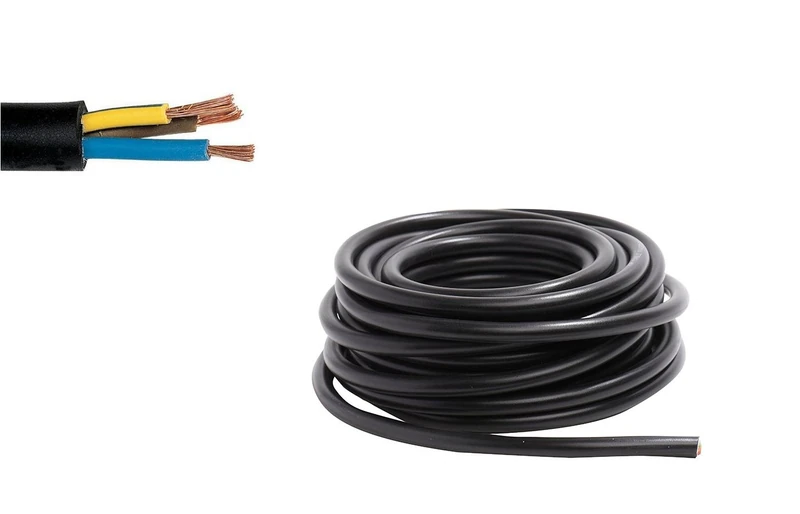

Câble R2V dénudé

Vérifier d'un coup d'œil les couleurs des conducteurs d'une ligne avant de raccorder.

1. 1 Fil bleu (neutre)
2. 2 Fil marron (phase)
3. 3 Fil vert et jaune (terre)

Le fil bleu porte le neutre, le fil marron la phase et le fil vert et jaune la terre. Reconnaître ces trois conducteurs au tableau évite les inversions avant de raccorder un départ. Je lis aussi la section imprimée sur la gaine, car elle doit correspondre à la valeur que je garde en tête pour le circuit.

Cette reconnaissance visuelle est le premier geste de tout raccordement. Elle me dit quelle fonction remplit chaque conducteur de la ligne et m’évite de confondre le neutre avec la phase. Je la répète systématiquement, quel que soit le nombre de fois où j’ai déjà travaillé sur ce tableau.

Les sections usuelles du résidentiel en Algérie

Dans l’habitat, les sections que je rencontre se répartissent selon l’usage du circuit. Le balisage est simple à retenir, même si chaque installation doit être vérifiée ligne par ligne. Les sections usuelles du résidentiel sont 1,5 mm² pour l’éclairage et 2,5 mm² pour les prises.

Pour les appareils de forte puissance, je passe à des sections plus élevées. Les 4 mm² et 6 mm² servent aux cuisinières, aux plaques de cuisson et aux chauffe-eau. Les 10 mm² et plus sont réservées aux alimentations principales, c’est-à-dire les lignes qui portent une grande partie de la charge depuis le tableau général.

La section doit rester cohérente avec le calibre du disjoncteur. Ce n’est pas la puissance du plus gros appareil qui décide seule, mais l’ensemble de la ligne : la charge effectivement appelée, la longueur et la protection. Voici le tableau de correspondance que je garde en tête pour le résidentiel.

Ce tableau me sert de point de départ, pas de règle absolue. Lorsqu’un trajet est long ou qu’une charge est lourde, je remonte d’une section pour tenir la chute de tension. Je vérifie alors que le disjoncteur reste inférieur ou égal à la capacité du câble retenu, conformément à la règle de protection des conducteurs.

La ligne d’éclairage reste la plus légère du logement. Je la raccorde le plus souvent en 1,5 mm², car elle porte peu de courant et de courte durée. La ligne de prises, en revanche, supporte des appareils variés et parfois une charge presque continue, d’où sa section plus importante en 2,5 mm².

Les appareils de cuisson et de production d’eau chaude appellent un courant fort, surtout au démarrage. Je dédie ces circuits à des sections de 4 mm² ou 6 mm², et je les protège avec un calibre compatible. Les alimentations principales entre le compteur et le tableau, ou entre tableaux, montent à 10 mm² et plus selon la charge totale.

Le calibre du disjoncteur divisionnaire est imprimé sur l’appareil, et je le compare toujours à la section du conducteur qu’il protège. Cette vérification se fait au tableau, avant tout raccordement d’un départ.

1 Calibre imprimé Calibre imprimé

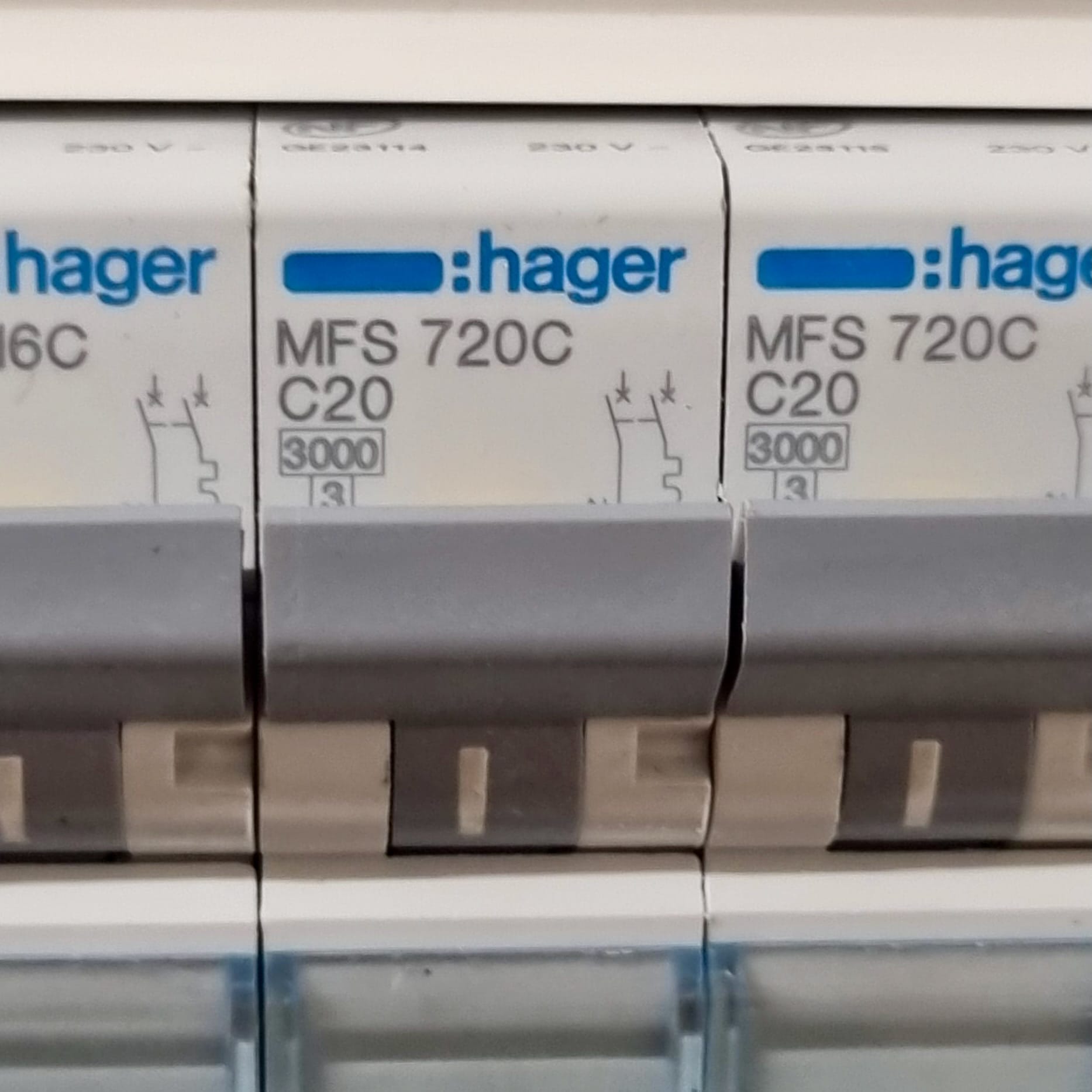

Disjoncteur divisionnaire

Le calibre imprimé doit rester compatible avec la section du câble et le mode de pose.

Le calibre imprimé du disjoncteur reste compatible avec la section du câble et le mode de pose de la ligne. Si la protection est trop forte pour le conducteur, je ne remplace pas simplement l’appareil : je revois tout le couple protection et section pour retrouver la cohérence.

Le mode de pose entre aussi en compte dans l’appréciation de la compatibilité. Un câble en conduit, un câble encastré ou un câble à l’air libre ne dissipe pas la chaleur de la même manière. Cette nuance influe sur la capacité de charge réelle du conducteur, et donc sur la règle à respecter.

La chute de tension et la longueur du trajet

La longueur du trajet est le critère que je traite en second, mais il peut changer la section retenue. La chute de tension augmente avec la longueur du câble et le courant appelé. Plus la ligne est longue, plus le conducteur perd de tension à transporter la charge.

Au-delà d’un certain seuil, je dois retenir une section plus grande pour rester sous les limites de l’installation. C’est le cas typique d’un tableau éloigné de l’appareil alimenté, ou d’une extension qui parcourt un long couloir avant d’arriver à la pièce. Le raisonnement en section seule, sans la longueur, donne un résultat incomplet.

Je pense donc toujours en termes de couple section et longueur. Pour un même usage, une longueur plus importante impose une section supérieure afin de limiter la chute de tension. Cette montée en section s’accompagne d’un contrôle de la protection : un conducteur plus gros tolère davantage de courant, mais le disjoncteur reste dimensionné pour le circuit réel.

Une chute de tension excessive se traduit par des équipements qui fonctionnent mal. Une ligne trop longue et trop fine arrive en bout de course avec une tension affaiblie, ce qui désavantage les appareils qui en dépendent. La section retenue doit donc couvrir à la fois la charge et la distance.

Dans un tableau, chaque départ doit être repéré et associé à une protection cohérente avec la section de son câble. Je contrôle visuellement l’ensemble des départs avant de conclure sur le dimensionnement d’une ligne.

1 Disjoncteur divisionnaire Disjoncteur divisionnaire 2 Calibre imprimé Calibre imprimé

Disjoncteurs divisionnaires

Chaque départ doit être repéré et associé à une protection cohérente avec la section de son câble.

1. 1 Disjoncteur divisionnaire
2. 2 Calibre imprimé

Quand je repère un disjoncteur divisionnaire dans le tableau, je lis son calibre imprimé et je note à quel départ il appartient. Cette lecture attentive fait partie de la méthode : elle me permet de vérifier que la protection reste cohérente avec la section du conducteur raccordé.

La distance entre le tableau et l’appareil alimenté se mesure dans les deux sens du chemin de câble, pas en ligne droite. Une ligne qui fait des détours pour passer dans une goulotte ou suivre un mur est plus longue qu’elle n’y paraît. Je prends cette longueur réelle en compte pour évaluer la chute de tension.

Je compare ensuite la section retenue avec la charge et la distance. Plus le couple longueur et courant grossit, plus je monte en section pour garder la ligne dans ses limites. C’est ce réglage qui rend chaque installation différente, même quand les appareils semblent identiques.

Le différentiel 30 mA et la protection des personnes

La section du câble n’est qu’une partie de la protection d’une installation. La présence d’interrupteurs différentiels de sensibilité 30 mA est obligatoire pour tous les circuits selon le guide de conception de Legrand Algérie. Je traite cette exigence comme une règle de base du dimensionnement d’un tableau.

La protection des personnes par différentiel complète la protection des conducteurs par disjoncteur. Le disjoncteur surveille la charge et le court-circuit, tandis que le différentiel détecte les courants de fuite qui traversent le corps humain. Les deux fonctions sont distinctes et toutes deux nécessaires.

Je vérifie donc, pour chaque tableau que je raisonne, que la protection des personnes est bien en place en amont des départs. Le différentiel se pose en tête du tableau ou en tête de groupes de circuits, et sa sensibilité 30 mA s’applique aux circuits du logement.

Un courant de fuite survient quand une partie du courant quitte la voie normale, par exemple à travers l’isolation d’un appareil ou d’un conducteur. Le différentiel le détecte et coupe la ligne bien avant qu’il ne devienne dangereux pour une personne. Cette sécurité ne dépend pas de la section du câble, mais je m’assure qu’elle est toujours présente au tableau.

La lecture du calibre se fait en bas du module de l’appareil, avant de comparer avec la section du câble du circuit. Cette habitude évite les confusions de repérage dans les tableaux équipés de plusieurs protections côte à côte.

1 Marquage C16 Marquage C16

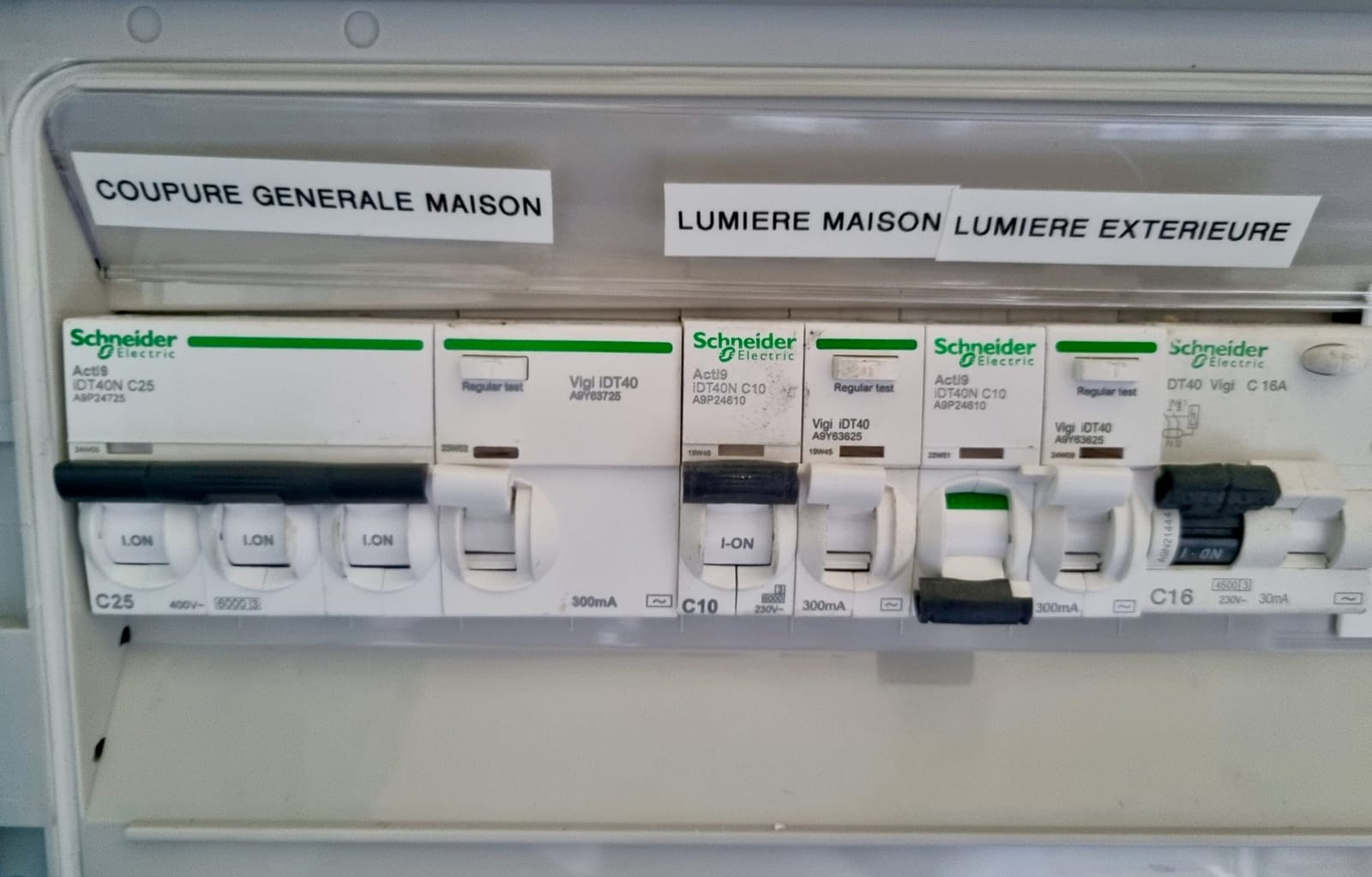

Tableau triphasé Resi9

Le calibre se lit en bas du module, avant de comparer avec la section du câble du circuit.

Le marquage C16 en bas du module indique la courbe et le calibre du disjoncteur. Je le lis avant de comparer avec la section du câble du circuit protégé. Cette vérification rapprochée du tableau me permet de confirmer que la protection et le conducteur restent compatibles.

La mise à la terre, condition indispensable

La mise à la terre est une condition indispensable pour la protection des personnes. Les courants de fuite et de défaut doivent être écoulés vers la terre, faute de quoi ils traversent le corps ou endommagent les équipements. Je la traite comme un prérequis de tout dimensionnement, et non comme une étape séparée.

Dans le tableau, je vérifie que le conducteur de terre est bien raccordé et que chaque circuit dispose de son retour vers la terre. Un circuit sans mise à terre reste un risque, quelle que soit la section du câble choisi. La section du conducteur de terre suit des règles propres, mais c’est la continuité de la liaison qui compte avant tout.

La protection des personnes repose donc sur deux piliers complémentaires : le différentiel 30 mA, qui coupe dès qu’un courant de fuite apparaît, et la mise à la terre, qui écoule ce courant vers la terre. Je vérifie les deux ensemble quand je contrôle une installation.

Sans ce retour vers la terre, un défaut d’isolation laisse le danger en attente sur la carcasse d’un appareil. Le différentiel peut alors ne pas se déclencher comme prévu, faute de voie de retour suffisante. C’est pourquoi je ne considère jamais un circuit comme correctement protégé tant que sa liaison à la terre n’est pas confirmée.

Les références normatives en Algérie

Lorsque je parle de dimensionnement de câbles en Algérie, je m’appuie sur des repères de terrain : aucune norme d’installation publiée ne s’impose. L’IANOR est l’organisme national de normalisation, et les pratiques des installateurs et des distributeurs locaux définissent les règles appliquées aux conducteurs et aux protections.

À côté de ces repères de terrain, je consulte les références publiées pour cadrer le raisonnement d’une installation, même si le choix pratique d’une section se fait toujours sur le terrain.

Ces sources complètent mon travail de vérification. Quand un doute subsiste sur le dimensionnement d’une ligne, je repars de la puissance appelée, de la longueur du trajet et du calibre de la protection, et je recoupe avec les repères des sections usuelles.

Le ministère de l’Énergie et des Énergies Renouvelables figure aussi parmi les références du secteur en Algérie. Ces organismes ne remplacent pas le jugement de terrain, mais ils donnent un cadre commun pour parler de protection, de section et de règles d’installation.

La méthode complète pour dimensionner une section

Je récapitule ici les étapes que je suis pour dimensionner la section d’un câble de tableau. Elles partent du calibre de protection et de la longueur du trajet, puis vérifient la chute de tension et la section lue sur la gaine avant tout raccordement.

Cette méthode tient en quatre vérifications que je fais dans l’ordre. Elle convient aussi bien à un nouveau départ qu’à un contrôle d’une installation existante. Je termine toujours par la lecture de la section sur la gaine, car c’est la confirmation matérielle de la ligne que je raccorde.

Partir du calibre de protection me dit combien de courant la ligne peut normalement porter tout en restant protégée. Mesurer la longueur du trajet me dit ensuite si cette section suffit pour la distance parcourue. Les deux dernières étapes, la vérification de la chute de tension et le contrôle de la section sur la gaine, ferment le raisonnement sur le terrain.

Cette progression évite les deux erreurs les plus fréquentes que je constate. La première consiste à choisir une section sans regarder la longueur, et je l’écarte en mesurant systématiquement le trajet. La seconde consiste à raccorder un câble en croyant qu’il a la section souhaitée, et je l’écarte en lisant le marquage de la gaine avant de toucher quoi que ce soit.

Conclusion

La section d’un câble dans un tableau électrique en Algérie se choisit selon la puissance appelée, la longueur du trajet et le calibre de la protection. Les sections usuelles du résidentiel vont de 1,5 mm² à 10 mm² et plus, selon les pratiques des installateurs locaux. Le disjoncteur doit rester inférieur ou égal à la capacité du câble, et un différentiel 30 mA est obligatoire pour tous les circuits.

Je ne décide jamais une section sans vérifier la longueur du trajet et la chute de tension. Quand le doute persiste, je repars de la méthode en quatre étapes et je contrôle la section lue sur la gaine avant de raccorder quoi que ce soit au tableau.
